Smeg KIT TIMER Handbuch Seite 7

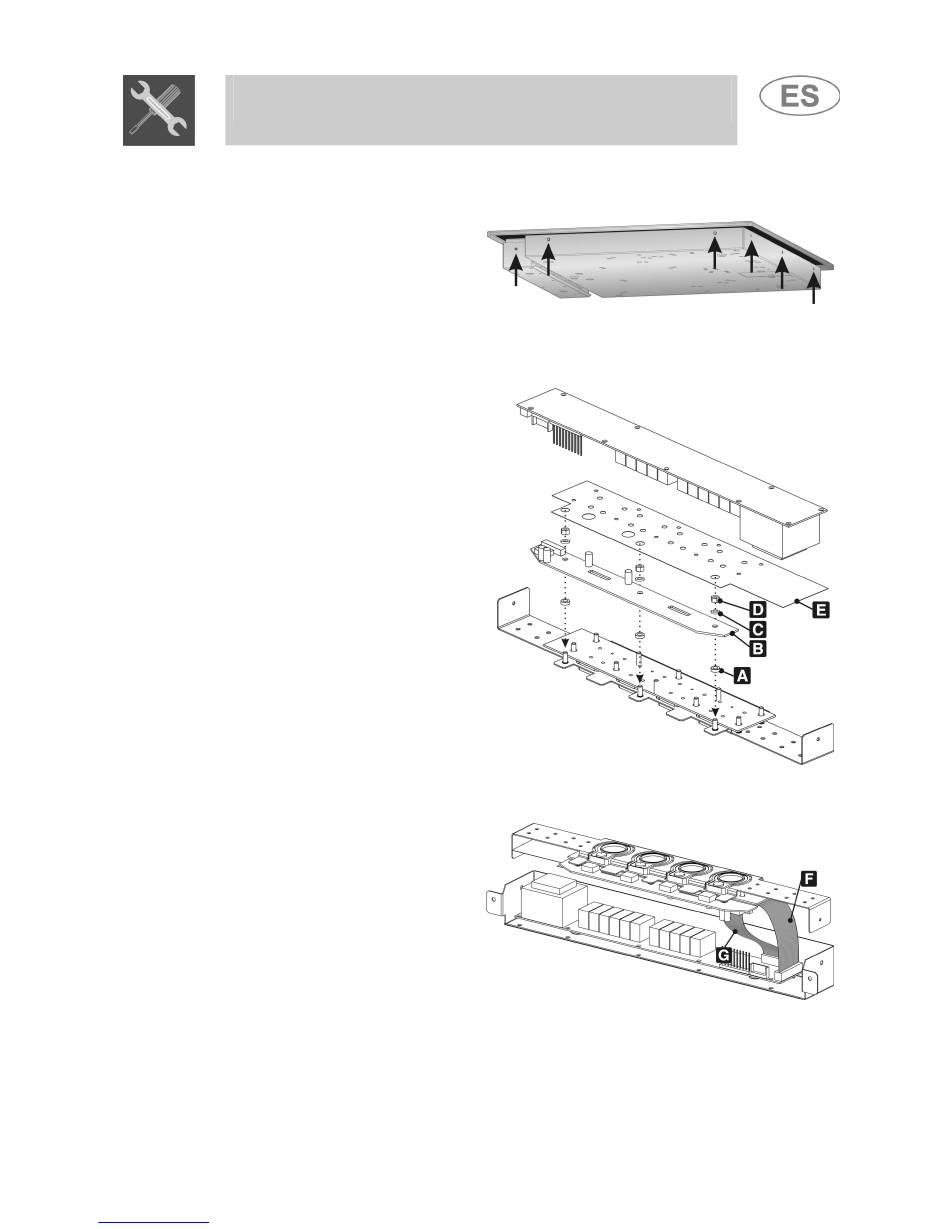

Para montar este kit temporizador deben aplicarse las siguientes
instrucciones
1. Desenroscar todos los tornillos
que fijan el cárter a la encimera
procediendo
ilustrada en figura 1. Atención:
desenroscar
todos los lados
2. Abrir el cárter cuidando extraer
correctamente el haz de cables
"F" (fig. 3) que conecta el panel
de mandos con la tarjeta de
potencia. Con cárter abierto y
una vez extraída la hoja de mylar
"E", montar el kit de la manera
ilustrada en figura 2.
3. Colocar en los tres pernos
presentes en el interior del panel
de mandos los espesores "A", la
tarjeta temporizador "B" y las
arandelas "C"; utilizar una llave
de 7 para enroscar las tuercas
de fijación "D" y reposicionar la
hoja de mylar "E".
4. Reconectar el haz de cables "F"
y conectar también el haz "G"
que une la tarjeta temporizador a
la tarjeta de potencia (véase
figura 3).
5. Fijar nuevamente la encimera al
cárter enroscando los tornillos
indicados en el punto 1.
Downloaded from www.Manualslib.com
KIT TEMPORIZADOR
de la
los tornillos
manuals search engine
manera
FIG. 1
en
FIG. 2
FIG. 3
