Smeg KIT TIMER Handbuch Seite 4

Pour monter ce kit temporisateur, suivre les instructions ci-dessous

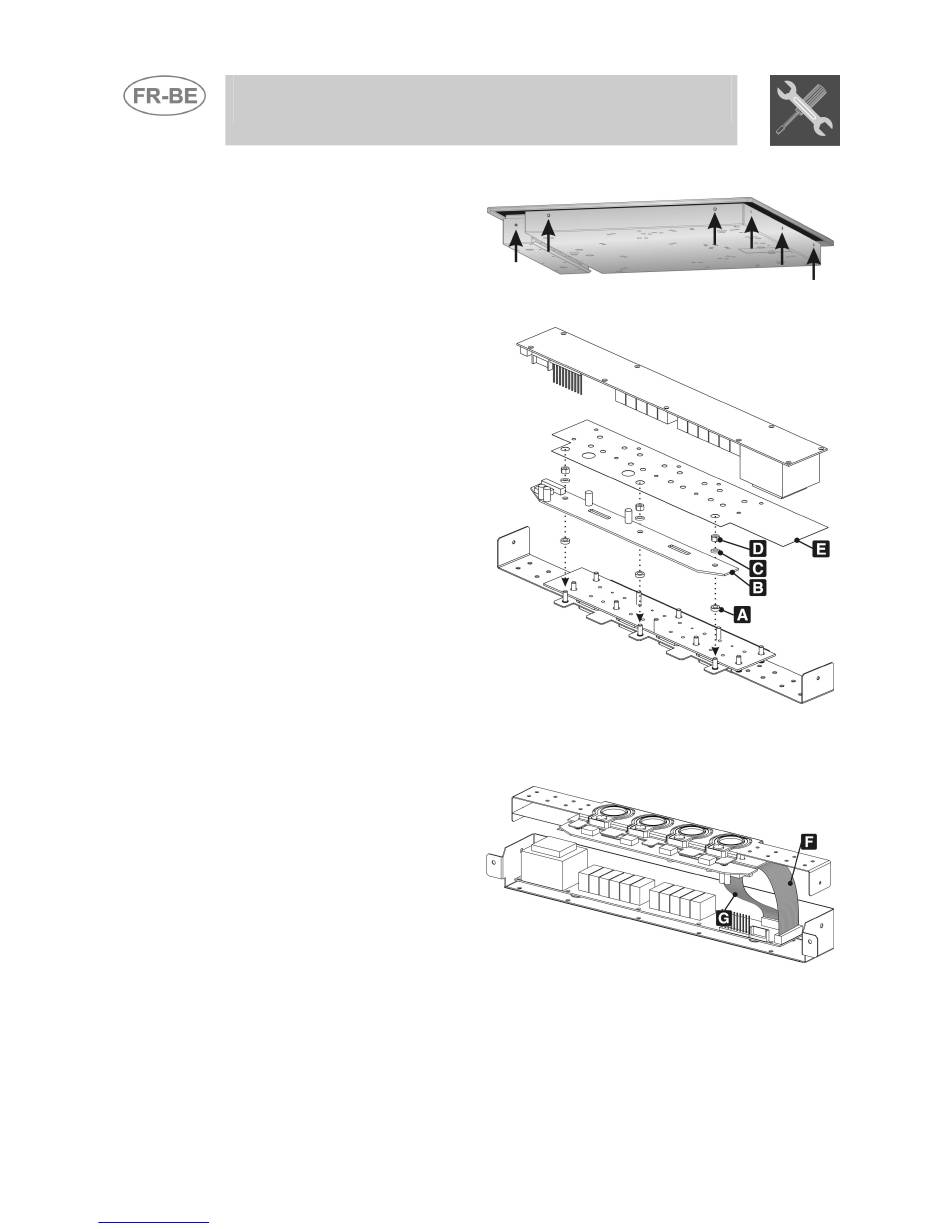

1. Dévisser toutes les vis qui fixent
le carter au plan (voir figure 1).
Attention : dévisser les vis sur
tous les côtés
2. Ouvrir le carter en ayant soin
d'extraire
faisceau de câbles "F" (fig. 3) qui
raccorde
commandes
puissance. Avec le carter ouvert,
après avoir retiré la feuille de
mylar "E", monter le kit (voir
figure 2).
3. Centrer
présents à l'intérieur du panneau
des commandes les cales "A", la
carte
rondelles "C", visser les écrous
de fixation "D" avec une clé de 7
et repositionner la feuille de
mylar "E".
4. Reconnecter
câbles "F" et connecter aussi le
faisceau "G" qui raccorde la
carte temporisateur à la carte de
puissance (voir figure 3).
5. Fixer de nouveau le plan au
carter
décrites au point 1.
Downloaded from www.Manualslib.com
KIT TEMPORISATEUR
correctement
le panneau
à la carte
dans les 3
temporisateur "B",
le faisceau
en revissant
manuals search engine
FIG. 1
le
des
de
pivots
les
FIG. 2
de
les vis
FIG. 3
