Smeg KIT TIMER Handbuch Seite 2

Per montare questo kit timer occorre seguire le seguenti istruzioni

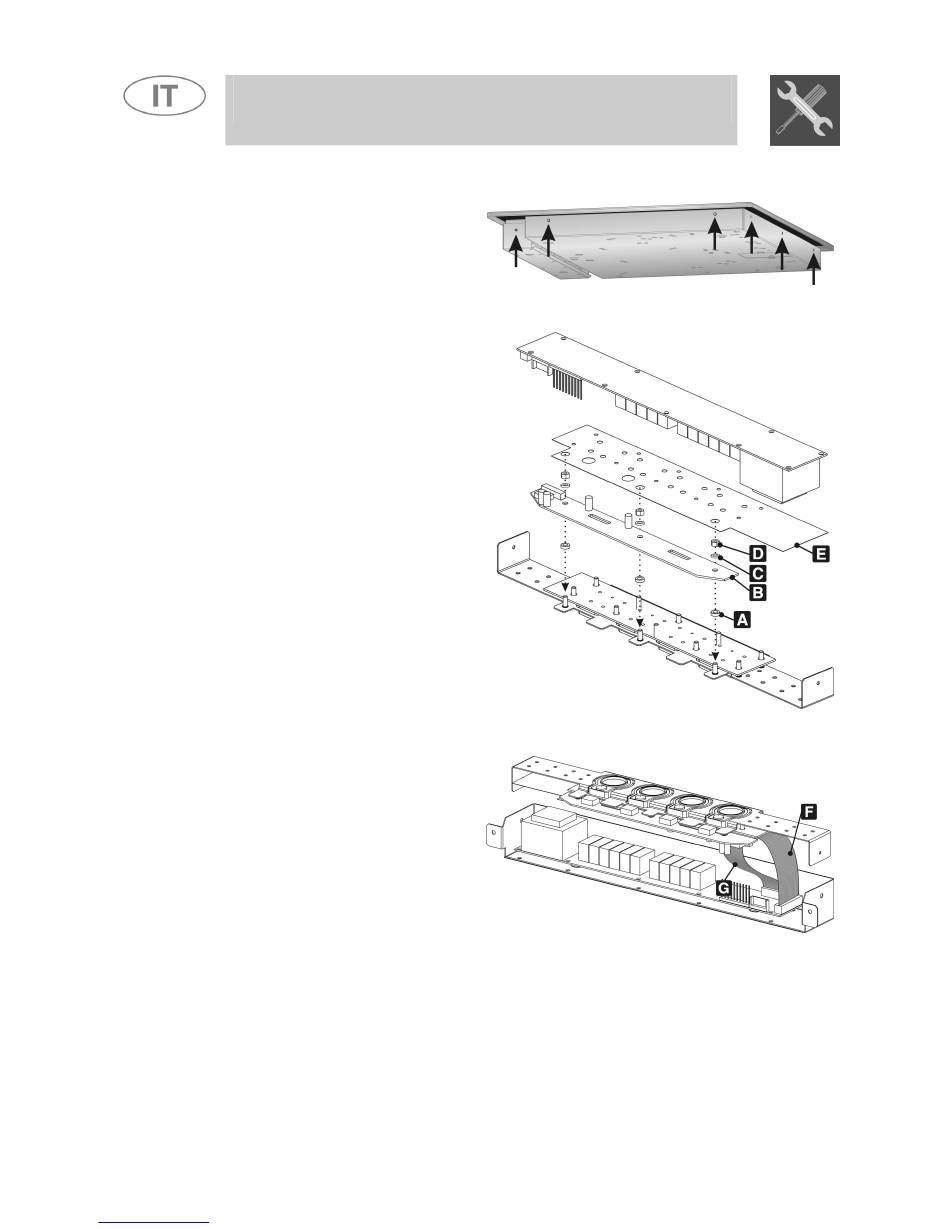

1. Svitare tutte le viti che fissano il
carte al piano come mostrato in
figura 1. Attenzione: svitare le viti
su tutti i lati
2. Aprire il carter avendo cura di
sfilare correttamente il fascio di
cavi "F" (fig. 3) che collega il
pannello comandi con la scheda
di potenza. A carter aperto, dopo
aver sfilato il foglio di mylar "E",
montare il kit come nella figura 2.
3. Centrare nei 3 perni presenti
sull'interno del pannello comandi
gli spessori "A", la scheda timer
"B", le rondelle "C", avvitare i
dadi di fissaggio "D" con una
chiave di 7 e riposizionare il
foglio di mylar "E".
4. Ricollegare il fascio di cavi "F" e
collegare anche il fascio "G" che
collega la scheda timer alla
scheda potenza (vedere figura
3).
5. Fissare nuovamente il piano al
carter riavvitando le viti descritte
al punto 1.
Downloaded from www.Manualslib.com manuals search engine
KIT TIMER
FIG. 1
FIG. 2
FIG. 3
