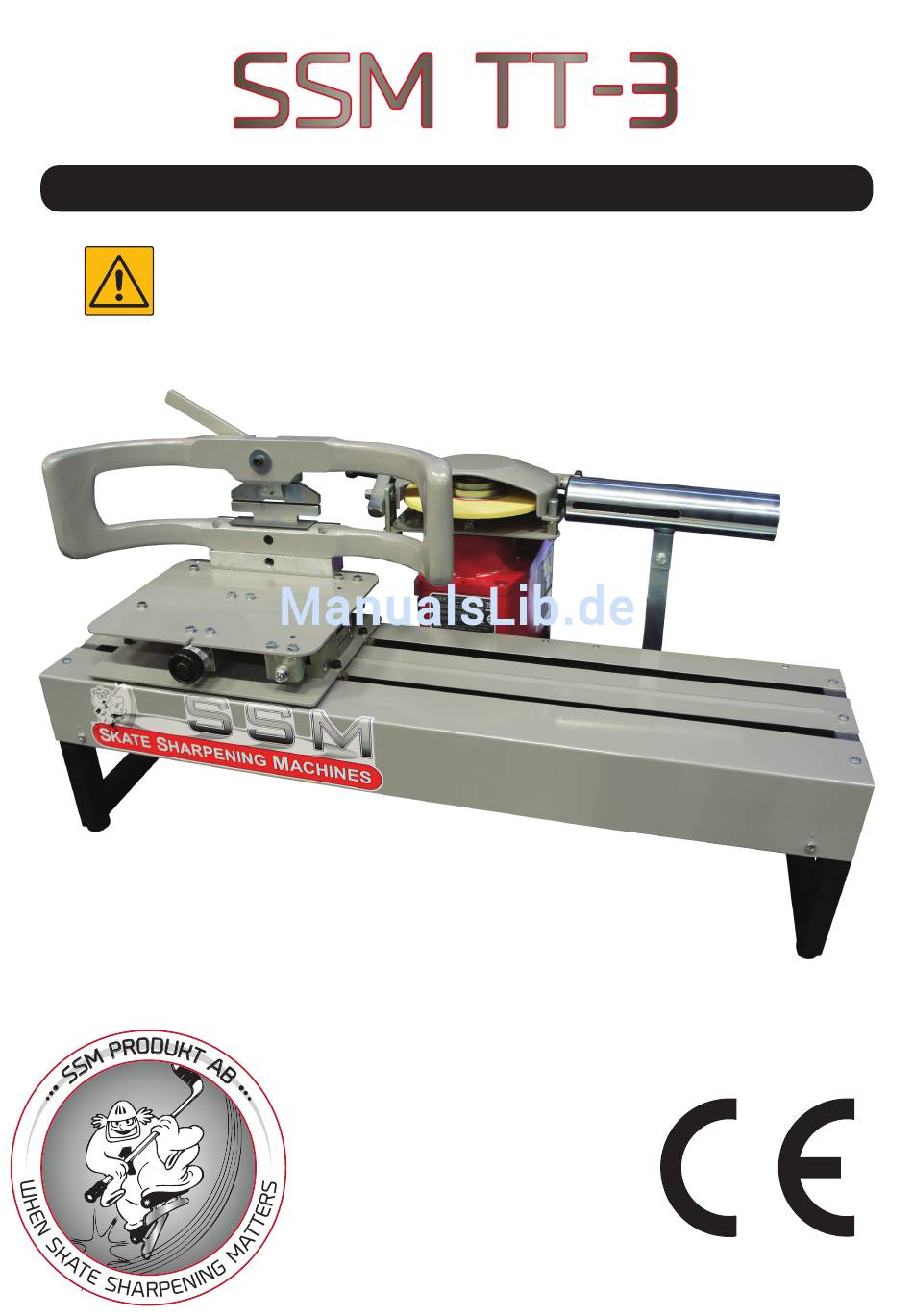

- Seite 1 SSM TT-3 BEDIENUNGSANLEITUNG WICHTIGER HINWEIS! AUS SICHERHEITSGRÜNDEN IST DIE BEDIENUNGSLEITUNG VOR GEBRAUCH DES GERÄTS UNBEDINGT DURCHZULESEN. ORIGINAL ANLEITUNG Kaufdatum: ..........SSM TT-3 manual.de © 05/2017 - SSM Produkt AB...
-
Seite 2: Inhaltsverzeichnis
Schicken Sie das defekte Produkt zusammen mit dem Kaufvertrag oder der Kaufquittung an uns zurück. Wenden Sie sich dabei an Ihren Vertragshändler für SSM-Produkte oder direkt an SSM. Es liegt in unserem Ermessen, ob der Vertragshändler oder Firma SSM Produkt AB das Produkt reparieren oder austauschen läßt. -
Seite 3: Sicherer Betrieb
ALLGEMEINE SICHERHEITSVORSCHRIFTEN Die Anwendung elektrisch betriebener Geräte erfordert die Einhaltung grundlegender Sicherheitsmaßnahmen, um Brandgefahr, Stromschläge oder Unfälle zu vermeiden (siehe unten). Die Vorschriften sind vollständig durchzulesen, bevor das Produkt betrieben werden darf. Die Sicherheitsvorschriften sind aufzubewahren. Sicherer Betrieb Der Arbeitsbereich ist sauber zu halten. - Unordnung stellt ein Unfallrisiko dar. -
Seite 4: Eg-Konformitätserklärung
): 93 dB Unsicherheitsfaktor (K): 2,5 dB EG-Konformitätserklärung Die Firma SSM PRODUKT AB, Vaksala-Eke, 75594, Uppsala, Schweden erklärt hiermit, dass das Produkt Schlittschuhschleifmaschine SSM TT-3, auf das sich diese Erklärung bezieht, konform mit den folgenden EN-Standards gebaut wurde. EN 61029-1:2009... -
Seite 5: Spezielle Sicherheitsvorschriften Und Hinweissymbole
Halten Sie Hände und Körper in sicherem Abstand von der Schleifscheibe. - Die Berührung einer rotierenden Schleifscheibe oder ein Schleifscheibenbruch stellen eine hohe Unfallgefahr dar. Verwenden Sie nur von SSM Produkt AB genehmigte Schleifscheiben. Es sind nur Schleifscheiben der korrekten Größe und Form zu verwenden. -
Seite 6: Funktionsbeschreibung
FUNKTIONSBESCHREIBUNG 9a+9b Transportsicherung Untere Tischkonstruktion Obere Tischplatte mit Universalhalter Absaugrohr Einstellgerät zur Kufenzentrierung Skalenrad zur Höheneinstellung des Halters Ein- und Ausschalter (Netzschalter) Schleifrad Schutzkappe Hebel-Halterung für den Abzieh-Diamanten (Hohlschliff) Abzieh-Diamant (80mm Länge für Hohlschliff) Abmess-Lineal in mm und inch Stellschraube für die Hebelhalterung 8a Planflächenvorrichtung (Halterung für den Diamanten - Planschliff) Abrichtdiamant für Planschliff (50mm Länge) - Seite 7 FUNKTIONSBESCHREIBUNG (fortsetzung) Die Maschine ist für den Feinschliff von Schlittschuhkufen (Plan- bzw. Hohlschliff) vorgesehen. Dies erfolgt durch manuelles Führen der Schlittschuhkufe (die in einer Halterung befestigt ist) über die rotierende und entsprechend abgerichtete Schleifscheibe. Die offene Konstruktion der Maschine gestattet eine fortlaufende und bequeme Überwachung des Schleifvorgangs.
-
Seite 8: Montage
MONTAGE Ihre Schlittschuhschleifmaschine SSM TT-3 wird komplett in einer Transportbox geliefert. Entfernen Sie die Schutzverpackung aus der Transportkiste und kontrollieren Sie, dass die Maschine keine Transportschäden aufweist. Die SSM TT-3 Lieferung enthält neben dem Gerät auch folgende Artikel: BESCHREIBUNG TEIL... -
Seite 9: Bedienung
BEDIENUNG EINSTELLUNGEN vor dem Schleifen Auswuchten der Schleifscheibe Bei Bedarf ist die Schleifscheibe auszutauschen. Vor dem Betrieb ist die neue Schleifscheibe ggf. auszuwuchten. (Siehe WARTUNG: AUSTAUSCH UND AUSWUCHTEN DER SCHLEIFSCHEIBE.) Stellen Sie die Einstellvorrichtung des Halters ein Um eine exakte Zentrierung der Schlittschuhkanten zu erreichen, muss die entsprechende Höhe mittels der Verstelleinrichtung (4a) vorgenommen werden. - Seite 10 BEDIENUNG (fortsetzung) KONTROLLE DER EXAKTEN HOHLSCHLIFF ZENTRIERUNG Es ist wichtig, dass man den Hohlschliff auf die Kufe zentriert bekommt. Mit der Einstellvorrichtung wird die Hohlschliff immer Zentriert bleiben, solange die jweilige Einstellung passend zur Kufendicke vorgenommen wurde. (Ausnahme: Sollte die Schlittschuh-Kufe krumm sein). Eine einfache Möglichkeit, zu überprüfen, ob Zentriert geschliffen wurde, ist die Verwendung des Kufenwinkelprüfers (BEC- Blade Edge Checker) (Genaue Informationen über die Nutzung finden Sie im separate BEC-Anleitungsplan).
- Seite 11 Plan schiff: für Bandy und Touren-Schlittschuhe Korrektur von Schäden an der Schlittschuhkufe Die Kufe ist auf Schäden zu überprüfen. Bei starken Schäden sind die Kufenseiten mittels Wetzstein zu SSM TT-3 glätten. Dann Schlittschuh in den Halter einspannen. skate sharpener Kufe mindestens zweimal bei gleich bleibendem Anliegedruck zur Schleifscheibe schleifen (sieheAbb.):...
-
Seite 12: Wartung
Maßstab 1:4 Markierungspunkt Markierungslinie 150 x 6 x 38 mm 150 x 6 x 38 mm Type: 178567 Type: 178567 S-2/HP70 S-2/HP70 SSM PRODUKT AB SSM PRODUKT AB www.ssmprodukt.com www.ssmprodukt.com Flanschscheibe Auswuchtteil M12 Mutter Schleifscheibe Neutrale zentrierte Position Maßstab 1:2... -
Seite 13: Technische Spezifikationen Und Abmessungen
Für Hohlschliff: D-80 or SD-80 !! DIE MASCHINE IST FÜR DISKONTINUIERLICHEN BETRIEB VORGESEHEN !! (60s eingeschaltet / 60s ausgeschaltet). Die Maschine ist auch für eine Spannung von 110-120 V lieferbar. Ihr Vertragshändler für SSM Produkt AB: Sportartikel Ch. Fesl e.K. Michael Jäger Str. 21... -
Seite 14: Zubehör
