Inhaltszusammenfassung für SSM SSM-2 PRO

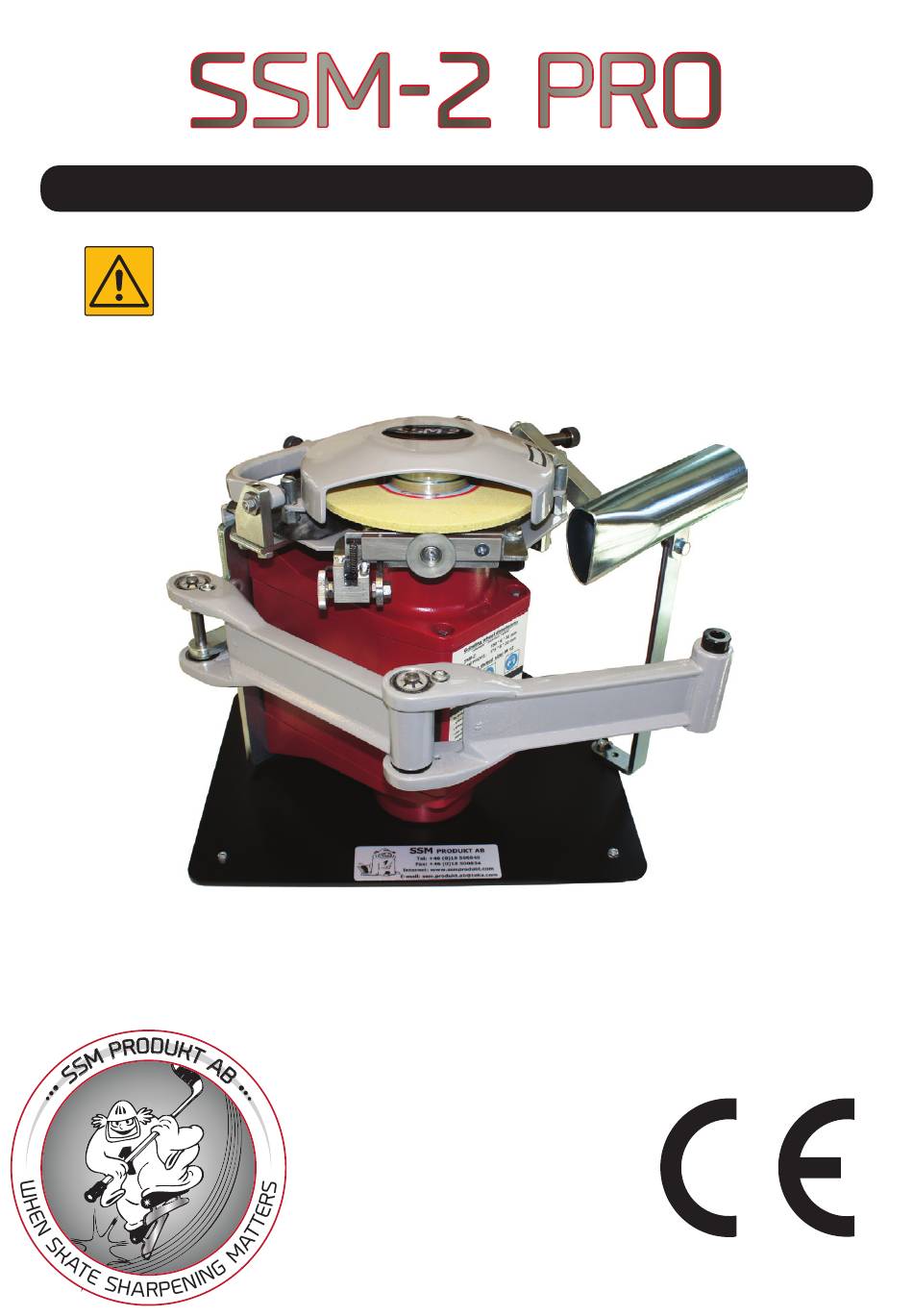

- Seite 1 SSM-2 PRO BEDIENUNGSANLEITUNG WICHTIGER HINWEIS! AUS SICHERHEITSGRÜNDEN IST DIE BEDIENUNGSLEITUNG VOR GEBRAUCH DES GERÄTS UNBEDINGT DURCHZULESEN. ORIGINAL ANLEITUNG Kaufdatum: ..........SSM-2 PRO manual.de © 05/2017 - SSM Produkt AB...
-
Seite 2: Inhaltsverzeichnis
Schicken Sie das defekte Produkt zusammen mit dem Kaufvertrag oder der Kaufquittung an uns zurück. Wenden Sie sich dabei an Ihren Vertragshändler für SSM-Produkte oder direkt an SSM. Es liegt in unserem Ermessen, ob der Vertragshändler oder Firma SSM Produkt AB das Produkt reparieren oder austauschen läßt. -
Seite 3: Sicherer Betrieb
ALLGEMEINE SICHERHEITSVORSCHRIFTEN Die Anwendung elektrisch betriebener Geräte erfordert die Einhaltung grundlegender Sicherheitsmaßnahmen, um Brandgefahr, Stromschläge oder Unfälle zu vermeiden (siehe unten). Die Vorschriften sind vollständig durchzulesen, bevor das Produkt betrieben werden darf. Die Sicherheitsvorschriften sind aufzubewahren. Sicherer Betrieb Der Arbeitsbereich ist sauber zu halten. - Unordnung stellt ein Unfallrisiko dar. -
Seite 4: Eg-Konformitätserklärung
93 dB Unsicherheitsfaktor (K): 2,5 dB EG-Konformitätserklärung Die Firma SSM PRODUKT AB, Vaksala-Eke, 75594, Uppsala, Schweden erklärt hiermit, dass das Produkt Schlittschuhschleifmaschine SSM-2, auf das sich diese Erklärung bezieht, konform mit den folgenden EN-Standards gebaut wurde. EN 61029-1:2009 EN 55014-1:2006+A1+A2... -
Seite 5: Spezielle Sicherheitsvorschriften Und Hinweissymbole
Halten Sie Hände und Körper in sicherem Abstand von der Schleifscheibe. - Die Berührung einer rotierenden Schleifscheibe oder ein Schleifscheibenbruch stellen eine hohe Unfallgefahr dar. Verwenden Sie nur von SSM Produkt AB genehmigte Schleifscheiben. Es sind nur Schleifscheiben der korrekten Größe und Form zu verwenden. -
Seite 6: Funktionsbeschreibung
FUNKTIONSBESCHREIBUNG 5 4b Verankerungsbohrung Schutzkappe Führungshebel Hebel-Halterung Aufsatz für den Kufenhalter Abzieh-Diamant für Hohlschliff Absaugrohr Lineal Kufenstützrolle Stellschraube Skalenrad zur Höheneinstellung Planflächenvorrichtung Ein- und Ausschalter (Netzschalter) Abrichtdiamant für Planschliff Schleifscheibe... - Seite 7 FUNKTIONSBESCHREIBUNG (fortsetzung) Die Maschine ist für den Feinschliff von Schlittschuhkufen (Plan- bzw. Hohlschliff) vorgesehen. Dies erfolgt durch manuelles Führen der Schlittschuhkufe (die in einer Halterung befestigt ist) über die rotierende und entsprechend abgerichtete Schleifscheibe. Die offene Konstruktion der Maschine gestattet eine fortlaufende und bequeme Überwachung des Schleifvorgangs.
-
Seite 8: Montage
MONTAGE Ihre Kufenschleifmaschine SSM-2 PRO wird komplett mit dem für Ihre Maschine bestellten Schlittschuhhalter in einer Transportbox geliefert. Entfernen Sie die Schutzverpackung aus der Transportkiste und kontrollieren Sie, dass die Maschine keine Transportschäden aufweist. Die Lieferung enthält neben dem Gerät auch folgende Artikel:... -
Seite 9: Bedienung
BEDIENUNG EINSTELLUNGEN vor dem Schleifen Auswuchten der Schleifscheibe Bei Bedarf ist die Schleifscheibe auszutauschen. Vor dem Betrieb ist die neue Schleifscheibe ggf. auszuwuchten. (Siehe WARTUNG: AUSTAUSCH UND AUSWUCHTEN DER SCHLEIFSCHEIBE.) Positionsverstellung der Kufenstützrolle Bei Bedarf ist die Position der Kufenstützrolle (4a) zu ändern. - Seite 10 BEDIENUNG (fortsetzung) ÜBERPRÜFUNG OB DER HOHLSCHLIFF ZENTRIERT IST Es ist unbedingt darauf zu achten, dass nach dem Schleifen der Hohlschliff auf der Klinge wirklich zentriert ist. Mit der SRK PRO Kufenunterstützungsvorrichtung wird der Hohlschliff immer zentriert sein, sofern Sie die Kufenstärke richtig eingestellt haben.
- Seite 11 Hohlschliff: für Eishockey- und Eiskunstlaufschuhe / Plan schiff: für Bandy und Touren-Schlittschuhe Korrektur von Schäden an der Schlittschuhkufe Die Kufe ist auf Schäden zu überprüfen. Bei starken Schäden sind die Kufenseiten mittels Wetzstein zu SSM-2 glätten. Dann Schlittschuh in den Halter einspannen. skate sharpener Kufe mindestens zweimal bei gleich bleibendem Anliegedruck zur Schleifscheibe schleifen (sieheAbb.):...
-
Seite 12: Wartung
Maßstab 1:4 Markierungspunkt Markierungslinie 150 x 6 x 38 mm 150 x 6 x 38 mm Type: 178567 Type: 178567 S-2/HP70 S-2/HP70 SSM PRODUKT AB SSM PRODUKT AB www.ssmprodukt.com www.ssmprodukt.com Flanschscheibe Auswuchtteil M12 Mutter Schleifscheibe Neutrale zentrierte Position Maßstab 1:2... -
Seite 13: Technische Spezifikationen Und Abmessungen
Für Planschliff: SD-50, D-80 oder SD-80 Für Hohlschliff: D-80 oder SD-80 !! DIE MASCHINE IST FÜR DISKONTINUIERLICHEN BETRIEB VORGESEHEN !! (60s eingeschaltet / 60s ausgeschaltet). Die Maschine ist auch für eine Spannung von 110-120 V “ETL” version lieferbar. Ihr Vertragshändler für SSM Produkt AB:... -
Seite 14: Zubehör
BB-SSM CB-SSM DB-SSM Aus Siliciumcarbid Aus Siliciumcarbid Aus Aluminiumoxid Diamant Hand hone Eine Korngröße (sehr fein) Gleiche Mischung wie B-SSM Zwei Korngrößen (rau/fein) Präzisionswerkzeug Größe: 75x18x10 mm Größe: 75x25x10 mm Größe: 75x18x10 mm Größe: 75x25x5.5 mm Handhabung mit Vorsicht! ABSAUGSYSTEME... - Seite 15 ZUBEHÖR AUSSTATTUNG - Transportkoffer für SSM-2 - - SSM Kufenwinkel Prüfer - - Kufen Richtmaschine - Masse: 43x33x36 cm Zur Überprüfung der Genauigkeit des Um verbogene Kufen wieder zu Sehr strapazierfähig! Scheifens und des Hohlschliffs. begradigen und auszurichten. SCHLITTSCHUHHALTER - Schlittschuhhalter (Original) -...
