Montage- und Betriebsanleitung für
MAFEX ULV-Sprühsysteme
Hersteller:
Mantis ULV-Sprühgeräte GmbH
Germany 21502 Geesthacht, Vierlander Str. 11 a
Telephone +49(0)4152-8459-0, FAX +49(0)4152-8459-11
Web: www.mantis-ulv.eu Email: mantis@mantis-ulv.eu
Wilsumer Str. 29
Tel. 0049(0)5948-9339-0
info@euro-jabelmann.de
49847 Itterbeck
Fax 0049(0)5948-9339-25
(1/20)
www.euro-jabelmann.de
28.07.2015
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Mantis ULV MAFEX ULV-Sprühsystem
Inhaltszusammenfassung für Mantis ULV MAFEX ULV-Sprühsystem
- Seite 1 Montage- und Betriebsanleitung für MAFEX ULV-Sprühsysteme Hersteller: Mantis ULV-Sprühgeräte GmbH Germany 21502 Geesthacht, Vierlander Str. 11 a Telephone +49(0)4152-8459-0, FAX +49(0)4152-8459-11 Web: www.mantis-ulv.eu Email: mantis@mantis-ulv.eu Wilsumer Str. 29 49847 Itterbeck Tel. 0049(0)5948-9339-0 Fax 0049(0)5948-9339-25 (1/20) info@euro-jabelmann.de www.euro-jabelmann.de 28.07.2015...
- Seite 2 Achtung! Lesen Sie Sich diese Bedienungsanleitung vor der ersten Inbetriebnahme des Geräts sorgfältig durch! Bei Schäden, die durch eine Nichtbeachtung der Bedienungsanleitung verursacht werden, erlöschen die Garantieansprüche. Für daraus resultierende Folgeschäden trägt der Hersteller keine Haftung. Die Vorgaben dieser Bedienungsanleitung sind exakt zu befolgen! Aus Sicherheitsgründen Bei Montage, Stromkreise spannungsfrei machen und gegen unbeabsichtigtes Wiedereinschalten...
-
Seite 3: Inhaltsverzeichnis
Inhalt Bedienung des MAFEX – Dosiergerätes ................... 5 Lieferumfang .......................... 5 Montage ..........................6 Vorbereitung ........................... 9 Inbetriebnahme ........................9 Anmischen des Konzentrates ....................10 Anmischbeispiel ........................11 Gerätekontrolle ........................11 Rücksaugung des Konzentrates .................... 11 Reinigung ..........................12 Funktionsstörungen ........................13 Ersatzteilliste .......................... - Seite 4 Bestimmungsgemäße Verwendung des Gerätes Dieses ULV- Sprühgerät wurde für Behandlung Kartoffeln Keimhemmung, Bekämpfung von Lagerkrankheiten sowie zur Beizung vor dem Legen der Kartoffeln entwickelt. Das MAFEX Potato 1/2 System besteht aus ein/zwei Rotationsdüsen, einem Pumpensatz mit 10- oder 31-Liter Tank, einer Bedieneinheit und einem Netzteil. Bei einem MAFEX Potato 3/4 erweitert sich die Ausstattung um eine/zwei Düsen, einen Pumpensatz, ein Netzteil und einen Booster zur Kopplung der Pumpensätze.
-
Seite 5: Bedienung Des Mafex - Dosiergerätes

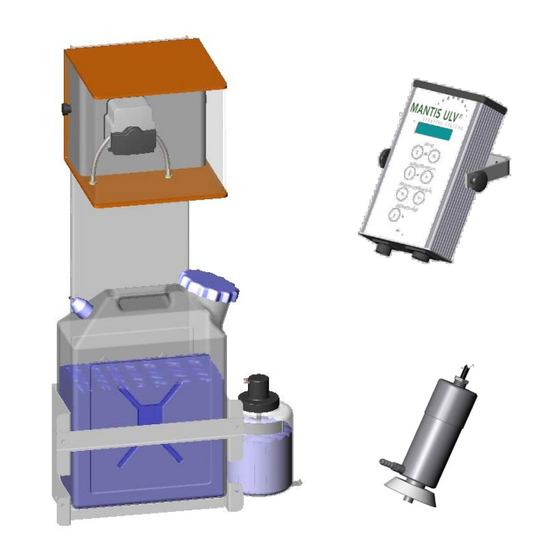

Bedienung des MAFEX – Dosiergerätes Lieferumfang Der Lieferumfang ihres MAFEX Dosiergerätes beinhaltet: Kontrolleinheit 102396 Pumpeneinheit 103496 Spülpumpe mit Behälter 100988 Behälter 102564 Einbaurahmen für Dosiergerät 102628 Düse B-MS 103375 (Abb.ohne Spritzschutz) Netzgerät MAFEX 103212 Spritzschutz, diverse Schläuche und Anschlusskabel ohne Abbildung Optional: •... -
Seite 6: Montage
Montage Schützen Sie das Gerät vor Nässe! Trennen Sie das Gerät vor dem Öffnen vom Netz! Lesen Sie sich diese Bedienungsanleitung vor der ersten Inbetriebnahme des Geräts sorgfältig durch! Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandsetzung des Geräts betraut sind, müssen eine entsprechende Qualifikation vorweisen, die Vorgaben dieser Bedienungsanleitung exakt befolgen, die Bedienungsanleitung als Bestandteil des Produkts ansehen,... - Seite 7 Kabel- und Schlauchverbindungen Nach der Montage von Kontrolleinheit, Pumpeneinheit sowie der Düse sind die Kabel und Schlauchverbindungen herzustellen. Siehe auch Seite 19 und 20. Achten Sie hierbei vor allem auf die knick- und drallfreie Verlegung der Schläuche/Kabel. Abb. Pumpenkasten (Unteransicht) 1) Anschlusskabel AGA 2) Anschluss Kontrolleinheit 3) Anschluss Durchflusskontrolle...
- Seite 8 Funktion & Anschluss der AGA (OPTIONAL) AGA = Automatische Geräteabschaltung Die Steuerleitung des Förderbands kann mit der AGA-Anschlussleitung verbunden werden. Das integrierte Relais kann sowohl als Öffner, als auch als Schließer arbeiten. Mit dem Schalter S1 wählt man die Ausgangsposition „normal offen“ oder „normal geschlossen“.
-
Seite 9: Vorbereitung
Vorbereitung • Befüllen Sie den Kanister mit dem angemischten Konzentrat gemäß der hierfür geltenden Tabelle des Präparateherstellers. • Bei der Befüllung des Behälters ist auf die persönliche Schutzausstattung, gemäß Sicherheitsdatenblatt des Präparateherstellers zu achten. • Der Behälter des Spülsystems ist mit Leitungswasser zu befüllen. •... -
Seite 10: Anmischen Des Konzentrates
Anmischen des Konzentrates Chlorpropham - Präparate (300g/l Chlorpropham, EC-Formulierung) ml/t Gro-Stop Basis (Certis/Spiess-Urania) 60ml/t in 140 ml Wasser Neonet Start (Belchim) 60ml/t in 140 ml Wasser Neo-Stop Starter (Stähler) 60ml/t in 140 ml Wasser (Einsatz zur Keimhemmung beim Einlagern) Kupferhydroxid - Präparate (460,6 g/l Kupferhydroxid, SC-Formulierung) Cuprozin flüssig (Spiess-Urania) 160ml/t in max 5% Wasser (Einsatz gegen Erwinia und Stengelphytophthora vor dem Legen) -
Seite 11: Anmischbeispiel
Anmischbeispiel Bei 20 Tonnen Kartoffeln, die in 60 Minuten eingelagert und mit einem Präparat behandelt werden, welches eine Aufwandmenge von 200ml pro Tonne hat, wird folgende Pumpenleistung benötigt: 4020 Gerätekontrolle Stellen Sie die gewünschte Präparatemenge an der Steuerung ein und lassen das System 15 Minuten laufen. -
Seite 12: Reinigung
Reinigung Eine gewissenhafte Reinigung nach Gebrauch des MAFEX-ULV-Gerätes, spätestens am Ende des Tages, ist unerlässlich. Zur Reinigung der Düse im Betrieb gehen Sie dazu wie folgt vor: 1. Anhalten des Dosierbetriebes durch Drücken der „0“ Taste. 2. Überprüfen des Füllstandes vom Spülwasserbehälter. Spülwasserbehälter 3. -
Seite 13: Funktionsstörungen
Funktionsstörungen Sollte die Reinigung einmal vergessen worden sein und es treten durch diesen unsachgemäßen Gebrauch Funktionsstörungen auf, so verfahren Sie bitte wie folgt: 1. Überprüfen Sie die Sauglanze auf Verstopfungen und den einwandfreien Sitz des Verbindungsschlauches. 2. Ziehen Sie den Schlauch an der Durchflusskontrolle ab und reinigen Sie den Sensor mit Wasser 3. -
Seite 14: Ersatzteilliste
Ersatzteilliste Teil Art.Nr. Bezeichnung 102396 Steuerung MAFEX 102747 Alarm Sirene mit Blitzer, rot, 12V (optional) 103125 Haltebügel für Kontrollbox MAFEX 2010 100861 Sterngriffschraube M 6 x 10 mm 102434 Folientastatur mit MANTIS Logo Teil Art.Nr. Bezeichnung Anbaurahmen für MAFEX Gerätehalter, Anbaurahmen Dosiergerät 103119 MAFEX 2010 Behälterhalter, Anbaurahmen Dosiergerät... - Seite 15 Teil Art.Nr. Bezeichnung 103375 Düse B-MS, 425mm Kabel, mit Puffer 103377 Motor-Modul für B-MS-Düse 103378 Motor-Modul für B-MS-Düse im Austausch 103367 Düsenscheibe Typ B-MS Teil Art.Nr. Bezeichnung 103176 Durchflusskontrolle MAFEX 1 (optional) 102659 Durchflusskontrolle MAFEX 2 (optional) 102670 Durchflusskontrolle MAFEX 3/4 (optional) Teil Art.Nr.
- Seite 16 Teil Art.Nr. Bezeichnung 100988 Spülpumpe mit Behälter 100719 Spülpumpe ohne Behälter Behälter nur mit Pumpe Teil Art.Nr. Bezeichnung 103212 Netzgerät 230-400 Volt/15 MAFEX 2010 103201 Netzteil 230-500V auf 15V 10 A für MAFEX Kabel für Spannungsversorgung, MAFEX, 5 m für 102861 Netzgerät 103423 Kunststoff-Gehäuse 200x150x100 hellgrau...
- Seite 17 103375 103375 103375 (17/20) 103375 Düse B-MS, 425mm Kabel, mit Gummipuffer 103375 Düse B-MS, 425mm Kabel, mit Gummipuffer 28.07.2015...
-
Seite 18: Gewährleistungsbedingungen
Käufers verbracht wurde, es sei denn, die Verbringung entspricht ihrem bestimmungsgemäßen Gebrauch. EG-Konformitätserklärung entsprechend der EG-Richtlinie 2006/42/EG Mantis ULV-Sprühgeräte GmbH, Vierlander Straße 11 a, 21502 Geesthacht erklären in alleiniger Verantwortung, dass folgende Produkte Kartoffel-Beizgeräte MAFEX den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinie 2006/42/EG entsprechen. -
Seite 19: Schlauchmontage
Schlauchmontage der MAFEX ULV-Sprühsysteme MAFEX-1 and -2 MAFEX-3 and -4 Flow Flow Flow Flow Control Control Control Control Mantis ULV-Sprühgeräte GmbH Germany 21502 Geesthacht, Vierlander Str. 11 a Telephone +49(0)4152-8459-0, FAX +49(0)4152-8459-11 Web: www.mantis-ulv.eu Email: mantis@mantis-ulv.eu (19/20) 28.07.2015... -
Seite 20: Elektrische Montage
Elektrische Montage der MAFEX ULV-Sprühsysteme Durchflusskontrolle (optional) MAFEX-1 u. -2 MAFEX-3 u. -4 Mantis ULV-Sprühgeräte GmbH Germany 21502 Geesthacht, Vierlander Str. 11 a Telephone +49(0)4152-8459-0, FAX +49(0)4152-8459-11 Web: www.mantis-ulv.eu Email: mantis@mantis-ulv.eu (20/20) 28.07.2015...
