Bereichauswahl /
Bereichanzeige.
Als Krümmung (K)
oder Textur (T)
auswählbar
Messrichtung

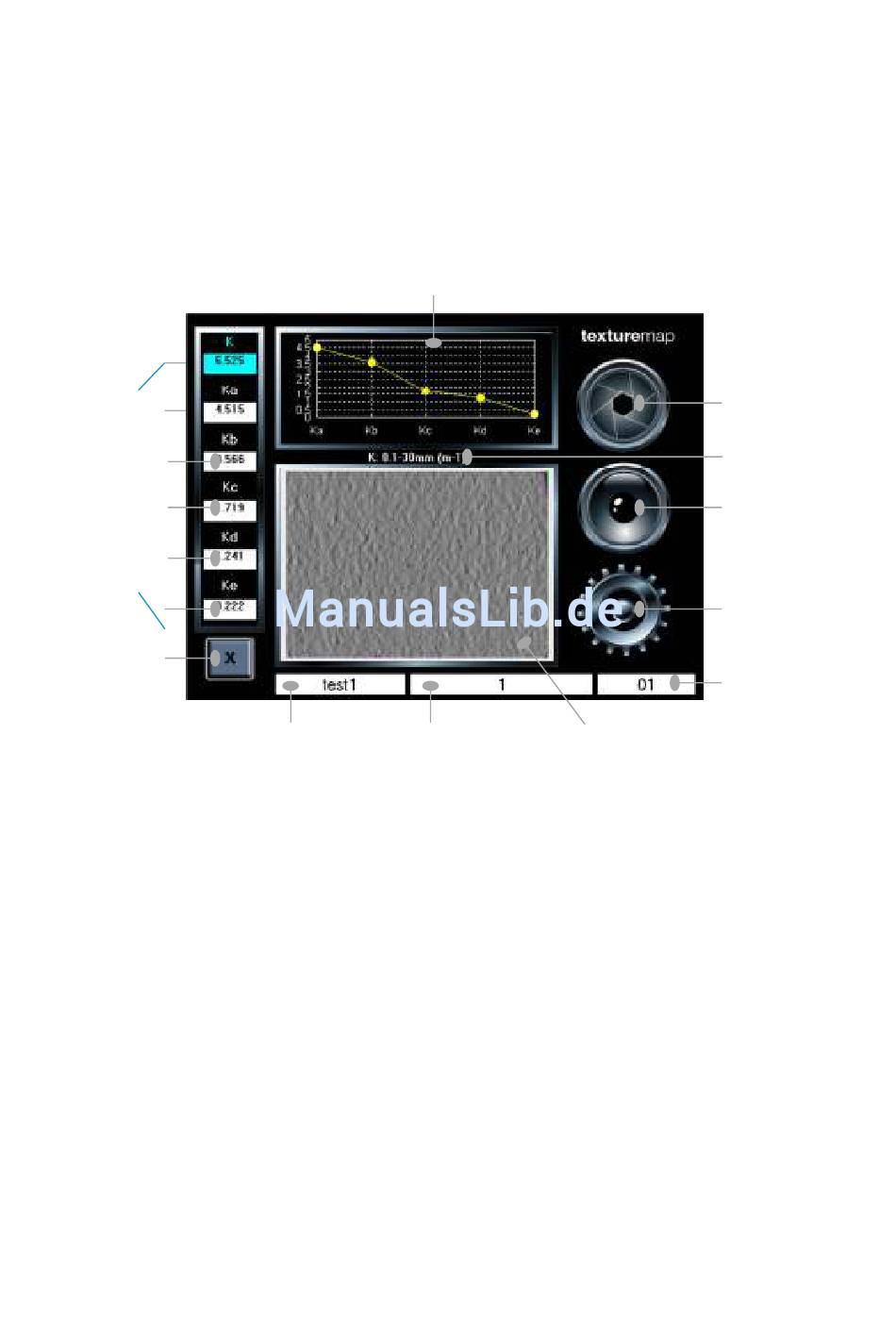

Der Symbol-basierte berührungsempfindliche Messbildschirm dient zum Betrieb und zur
Einrichtung des Gerätes.
Durch Drücken der einzelnen auf dem Bildschirm angezeigten Symbole oder aktiven Bereiche
reagiert das Instrument entsprechend der Funktion auf unterschiedliche Weise.
Auf der linken Seite des Bildschirms gibt es sechs weiße Indikatoren zur Bereichsauswahl, die
die ausgewählte Messskala anzeigen.
Messdaten werden in jedem dieser Indikatoren entsprechend des gewählten Bereiches
angezeigt, welcher über dem texturemap-Fenster angezeigt wird.
Auf dem oben abgebildeten Beispiel-Bildschirm wurde der 0,1 – 30 mm-Bereich im
Krümmungsmodus K ausgewählt. Der 3D texturemap-Bildschirm zeigt ein Bild der Oberfläche
entsprechend dieses Bereichs an.
Betrieb
Messbetriebsanzeige
Ergebnisfenster
Projektname
Serie
Texturemap-Fenster
Betrieb
Messbereich
Beispiel-Anzeige
Geräteeinstellung
Messnummer
7
