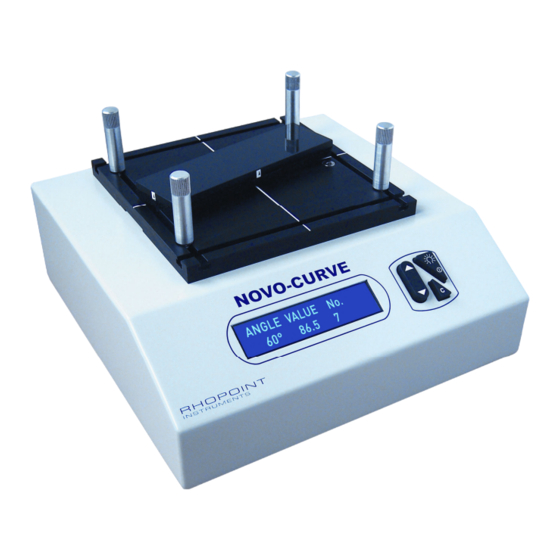

Novo-Curve Bedienungsanleitung
Rhopoint Instruments Ltd.
Novo-Curve Bedienungsanleitung
Die in diesem Dokument enthaltenen Informationen können sich ohne
Vorankündigung ändern.
© 2008 Rhopoint Instrumentation Ltd. Alle Rechte vorbehalten.
TM
TM
TM
Novo-Gloss Trio, Novo-Shade Duo
, Novo-Soft
, Novo-Gloss
,
TM
TM
TM
Novo-Gloss Lite
, Novo-Curve
und Rhopoint
sind eingetragene
Marken oder Marken von Rhopoint Instrumentation Ltd. im Vereinigten
Königreich und in anderen Ländern.
Andere hier aufgeführte Produkt- und Firmennamen können Marken
ihrer jeweiligen Eigentümer sein.
Rhopoint Instruments Ltd.
Rhopoint House
Enviro 21 Park
Queensway Avenue South
St Leonards on Sea
East Sussex
TN38 9AG
Vereinigtes Königreich
Tel.: +44 1424739622
E-Mail:
sales@rhopointinstruments.com
Webseite:
www.rhopointinstruments.com
Revision A, June 2015
- 1 -
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Rhopoint Instruments Novo-Curve
Inhaltszusammenfassung für Rhopoint Instruments Novo-Curve

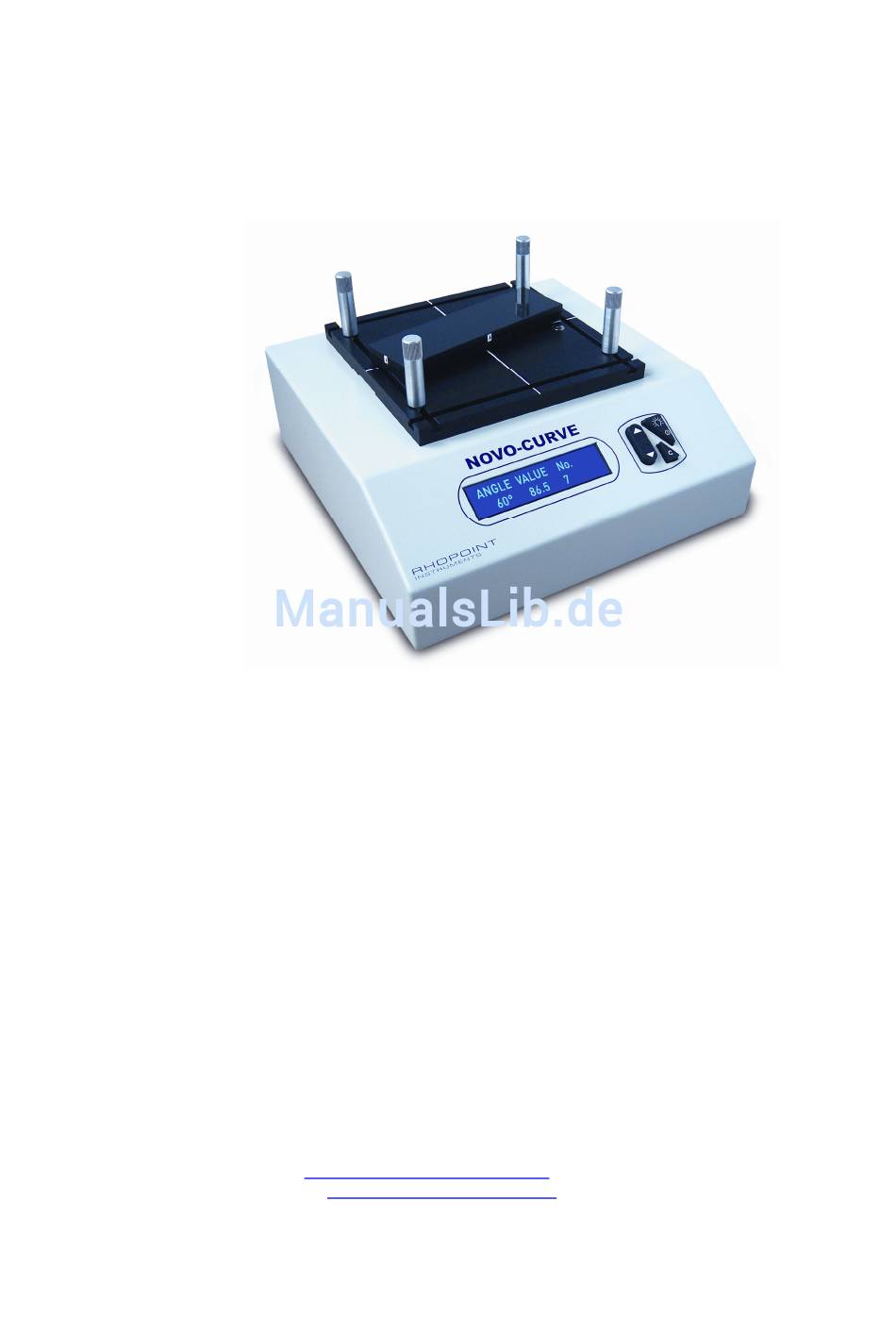

- Seite 1 Novo-Curve Bedienungsanleitung Rhopoint Instruments Ltd. Novo-Curve Bedienungsanleitung Die in diesem Dokument enthaltenen Informationen können sich ohne Vorankündigung ändern. © 2008 Rhopoint Instrumentation Ltd. Alle Rechte vorbehalten. Novo-Gloss Trio, Novo-Shade Duo , Novo-Soft , Novo-Gloss Novo-Gloss Lite , Novo-Curve und Rhopoint sind eingetragene Marken oder Marken von Rhopoint Instrumentation Ltd.
-
Seite 2: Inhaltsverzeichnis
Begriffe Einstellungen Kalibrierwert ändern Für Mattglanz, Mittelglanz und Hochglanz kalibrieren Kalibrierwerte im Einstellungsmenü ändern Kalibrierwerte über Novo-Soft ändern Novo-Curve über das Menü anpassen Echte Nullkalibrierung Sprache Statistikmodus/Modus ohne Statistik Anschluss an einen PC Software installieren Treiber installieren Gerät anschließen... -
Seite 3: Lieferumfang
• Netzkabel (UK, EU und USA) Mögliche Optionen Ersatz-Kalibrierplatte (BAM-rückführbar) • Zusätzliche Kalibrier-/Prüfplatten • • Nach UKAS (ISO17025) BAM rückführbare Kalibrier-/Prüfplatten Novo-Curve Aufnahmevorrichtung für zylindrische Formen • Stromversorgung Das Novo-Curve Gerät wird über ein externes Niederspannungsnetzteil mit Strom versorgt. - 3 -... -
Seite 4: Bedienfeld
Novo-Curve Bedienungsanleitung Bedienfeld Mess-/Auswahltaste Die MESSTASTE hat vier Funktionen: – Ein/Aus Drücken Sie diese Taste, um das Gerät einzuschalten. – Messen Drücken Sie diese Taste im Messmodus, um eine Messung zu starten. – Fortlaufende Messung Halten Sie diese Taste im Messmodus gedrückt, um eine fortlaufende Messung... -
Seite 5: Glanzmessung
Speicher abgelegt, und die Anzahl der gespeicherten Messwerte erhöht sich um eins. Abtastfunktion verwenden Das Novo-Curve Gerät verfügt über eine einzigartige Funktion, um große Oberflächen schnell auf Glanzabweichungen zu prüfen. HALTEN Sie für diese Funktion die MESS-/AUSWAHLTASTE im Messmodus GEDRÜCKT. -
Seite 6: Sichtprüfung Und Pflege Der Kalibrierplatte
Novo-Curve Bedienungsanleitung Sichtprüfung und Pflege der Kalibrierplatte Vor jeder Kalibrierung muss der Zustand der Kalibrierplatte und der Optik des Geräts überprüft werden. Sichtprüfung und Reinigung der Optik Staub oder Schmutz auf der Optik sollte von den Linsen mit – trockener, sauberer Luft abgeblasen werden die Optik darf ausschließlich mit geeigneten Baumwollhandschuhen berührt... -
Seite 7: Kalibrierung
“ Über die Taste kann der Kalibriervorgang jederzeit abgebrochen werden. Messen einer gewölbten Oberfläche Das Novo-Curve Gerät wurde speziell für die Messung von gewölbten Oberflächen entwickelt. Es gibt zwei unterschiedliche Verfahren, um wiederholbare Ergebnisse zu erzielen. – Manuelles Verfahren Positionieren Sie die zu prüfende Probe über der Messblende. -
Seite 8: Statistische Auswertung
Novo-Curve Bedienungsanleitung „ “ Führen Sie anschließend eine fortlaufende Messung durch. Halten Sie hierfür die MESSTASTE oder den Fußschalter gedrückt. Die Probe muss so lange hin und her bewegt werden, bis ein Spitzenwert für die Glanzmessung erfasst wird. Dieser Spitzenwert kann nur dann erfasst werden, wenn sich die Probe in der korrekten Messposition befindet. -
Seite 9: Einstellungen
Glanzgrad der Proben weitestgehend entspricht. Rhopoint bietet passend für alle Anwendungen eine Auswahl an Hochglanz-, Mittelglanz- und Mattglanzplatten an. Für die Kalibrierung des Novo-Curve Geräts mit einer zusätzlich erworbenen Kalibrierplatte muss der im Gerät gespeicherte Kalibrierwert dem Wert der neuen Platte zugewiesen werden. -
Seite 10: Novo-Curve Über Das Menü Anpassen
Navigieren Sie mit der AUF-/AB-Taste durch die verfügbaren Optionen. Sprache Als Standardsprache können Englisch, Französisch, Deutsch, Spanisch, Niederländisch und Italienisch im Novo-Curve Gerät ausgewählt werden. Weitere Sprachen werden bei Verfügbarkeit hinzugefügt. Eine vollständige Liste oder zusätzliche Sprachunterstützung erhalten Sie über die Rhopoint Webseite: www.rhopointinstruments.com. -
Seite 11: Anschluss An Einen Pc
Novo-Curve Bedienungsanleitung ANSCHLUSS AN EINEN PC Software installieren Legen Sie die Novo-Soft Mini-CD in das Laufwerk eines kompatiblen PCs ein. Abhängig von den Einstellungen auf dem PC sollte das Novo- Soft Installationsprogramm automatisch starten. Andernfalls „ doppelklicken Sie im jeweiligen CD-Laufwerk auf Novo- “... - Seite 12 Novo-Curve Bedienungsanleitung „ “ Klicken Sie auf Install from a list or specific location (Software von einer Liste oder bestimmten Quelle installieren) und dann „ “ Next (Weiter). „ “ Klicken Sie auf Search removable media (Wechselmedien „ “ durchsuchen) und anschließend auf Next (Weiter).
-
Seite 13: Gerät Anschließen
(Fertig stellen). Eine weitere neue Hardware-Komponente wird erkannt. Führen Sie wieder die zuvor genannten Schritte durch. Die Installation für Ihr Novo-Curve Gerät ist jetzt abgeschlossen, das Gerät ist einsatzbereit. Gerät anschließen Schließen Sie das Gerät über das mitgelieferte Datenkabel an einen freien USB-Anschluss des PCs an. -
Seite 14: Einstellungen
Novo-Curve Bedienungsanleitung Einstellungen Sämtliche Einstellungen für automatisches Ausschalten, Sprache, Kalibrierwerte und automatische/manuelle Kalibrierung können im Novo-Soft Einstellungsmenü angepasst werden. Für „ “ weitere Informationen klicken Sie im Menü auf HELP (Hilfe). VERBINDUNG HINWEIS Wenn eine erfolgreiche Verbindung zwischen Gerät und PC hergestellt wurde, ist die automatische Abschaltfunktion deaktiviert.
