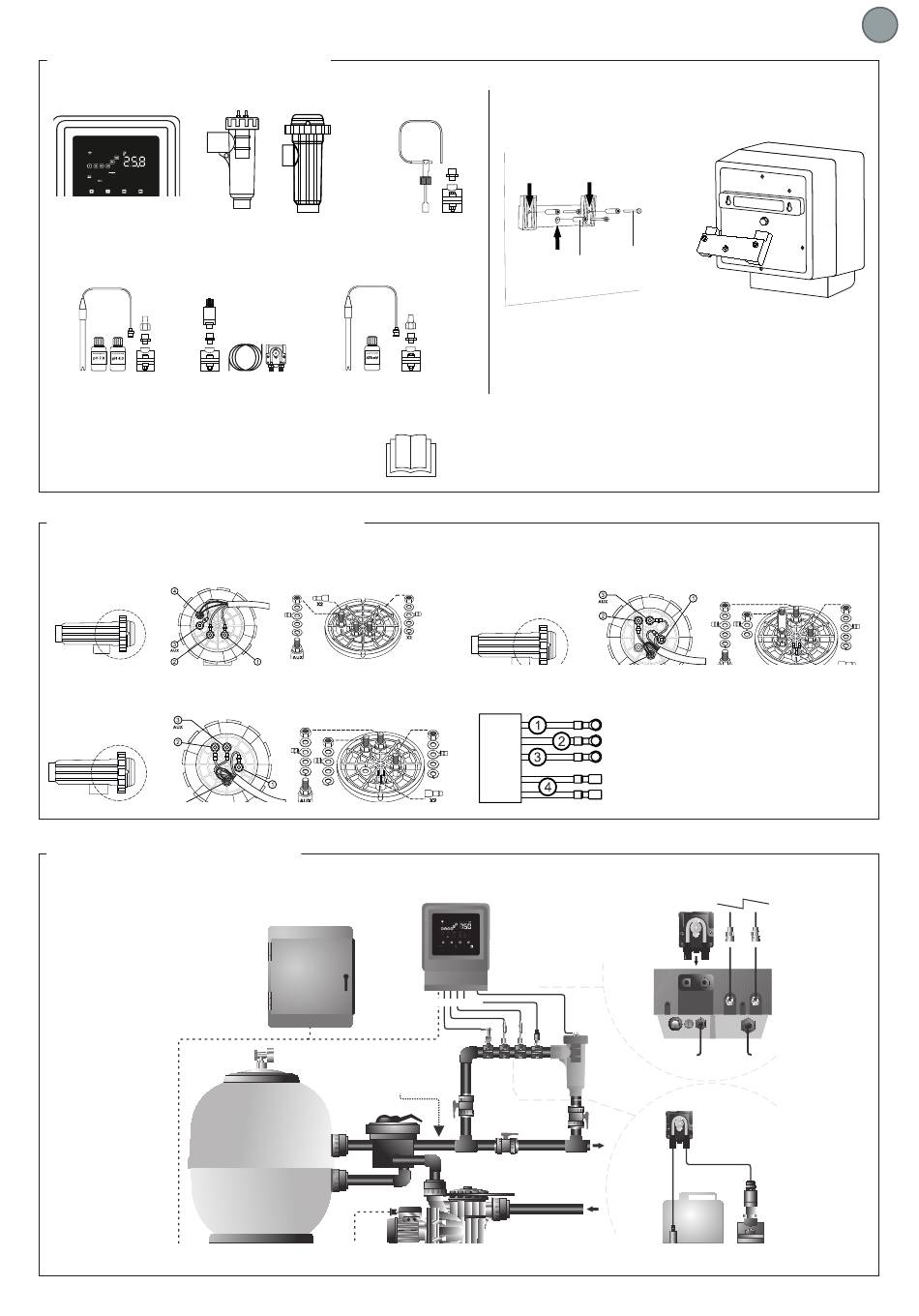

Διάγραμμα Εγκατάστασης - Gre Swga40 Schnellstartanleitung

Εξαρτήματα και εγκατάσταση
Μηχάνημα
(7 g / 12 g / 21 g)
ΣΕΤ pH (προαιρετικό)
Το ΣΕΤ pH και το ΣΕΤ ORP είναι διαθέσιμα μόνο για επεκτάσιμα μοντέλα.
Σύνδεση κυψέλης ηλεκτρόλυσης
λειτ. 7 g/h - 12 g/h
λειτ. 21 g/h
Διάγραμμα εγκατάστασης
Φίλτρο
Σημείωση: Αυτό το σχεδιάγραμμα απεικονίζει την εγκατάσταση επεκτάσιμου μοντέλου με όλες τις επιλογές εγκατεστημένες. Το σχεδιάγραμμα αυτό μπορεί να διαφέρει ανάλογα με το αποκτηθέν μοντέλο.
Κυψέλη ΣΕΤ Διακόπτη ροής
(προαιρετικό)
(30 g / 40 g)
ΣΕΤ ORP
(προαιρετικό)
Μηχάνημα
Ηλεκτρικός πίνακας
Διακόπτης ροής
άλλος εξοπλισμός
Εγκατάσταση του μηχανήματος σε τοίχο
Σφήνα στερέωσης: 8x50mm
Βίδα: 5x50mm
ΠΡΟΣΟΧΗ: Να τοποθετείται πάντα κάθετα σε σκληρή επιφάνεια
και σε ξηρό και αεριζόμενο μέρος. Συνιστάται η εγκατάσταση του
μηχανήματος σε σημεία που δεν είναι εκτεθειμένα σε δυσμενείς
καιρικές συνθήκες. Να αποφεύγεται η διαμόρφωση διαβρωτικών
περιβαλλόντων.
Ανατρέξτε στο πλήρες εγχειρίδιο για περισσότερες πληροφορίες
σχετικά με την εγκατάσταση και την καλωδίωση.
λειτ. 30 g/h - 40 g/h
ΚΟΚΚΙΝΟ ΚΑΛΩΔΙΟ
ΚΟΚΚΙΝΟ ΚΑΛΩΔΙΟ
ΚΙΤΡΙΝΟ ΚΑΛΩΔΙΟ (AUX)
ΠΟΡΤΟΚΑΛΙ ΚΑΛΩΔΙΟ (TEMP)
ΠΟΡΤΟΚΑΛΙ ΚΑΛΩΔΙΟ (TEMP)
Κυψέλη
Εγχυτήρας
ORP
pH
Έξοδος
Είσοδος
Αντλία
pH
Αισθητήρας ORP
Αισθητήρας pH
Κυψέλη
230V
Αντλία pH
Εγχυτήρας
pH μείον
EL
