Componenti e installazione
Apparecchiatura
KIT pH (opzionale)
Il KIT pH e il KIT ORP sono disponibili solo per i modelli scalabili.
Collegamento della cella di elettrolisi
mod. 7 g/h - 12 g/h
mod. 21 g/h

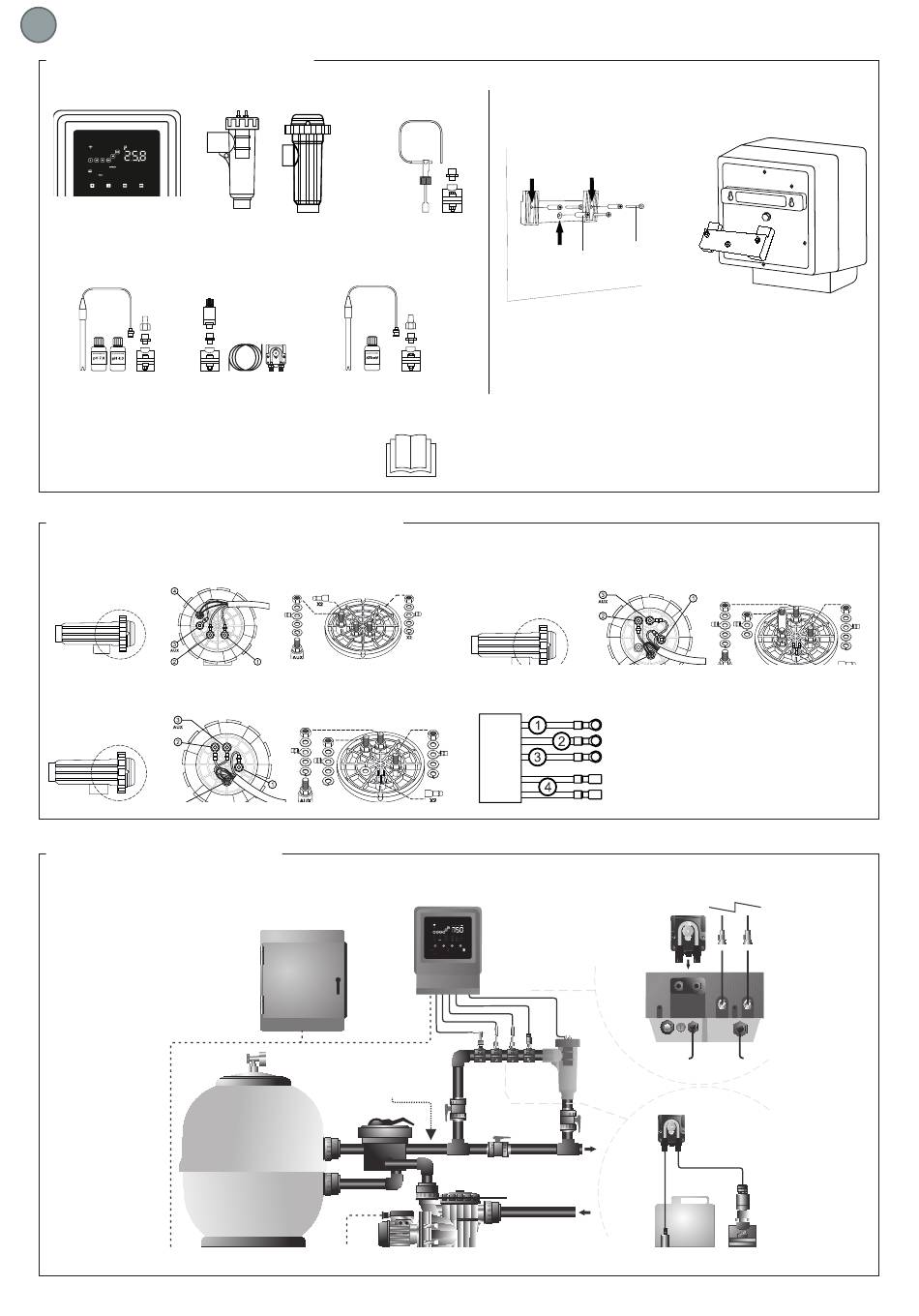

Schema di installazione

Filtro
Nota: Questo schema rappresenta un'installazione di un modello scalabile con tutte le opzioni installate. Questo schema può variare a seconda del modello acquistato.
KIT Interruttore di
Cella
flusso (opzionale)
(7 g / 12 g / 21 g) (30 g / 40 g)
KIT ORP (opzionale)
Pannello elettrico
altre apparecchiature
Supporto: 8x50mm
Vite: 5x50mm
ATTENZIONE: Installare sempre in verticale su una superficie
rigida e in un luogo asciutto e ventilato. Si consiglia di installare
l'apparecchiatura in luoghi non esposti alle intemperie. Evitare la
formazione di ambienti corrosivi.
Per maggiori informazioni sull'installazione e sul
cablaggio, consultare il manuale completo.
mod. 30 g/h - 40 g/h
Apparecchiatura
Cella
Iniettore
ORP
pH
Interruttore
di flusso
Uscita
Ingresso
Installazione dell'apparecchiatura a parete
CAVO ROSSO
CAVO ROSSO
CAVO GIALLO (AUX)
CAVO ARANCIONE (TEMP)
CAVO ARANCIONE (TEMP)
Pompa
pH
Cella 230V
Pompa per il pH
Iniettore
pH meno
Sensore ORP
Sensore di pH
