Bedienelemente und Anschlüsse

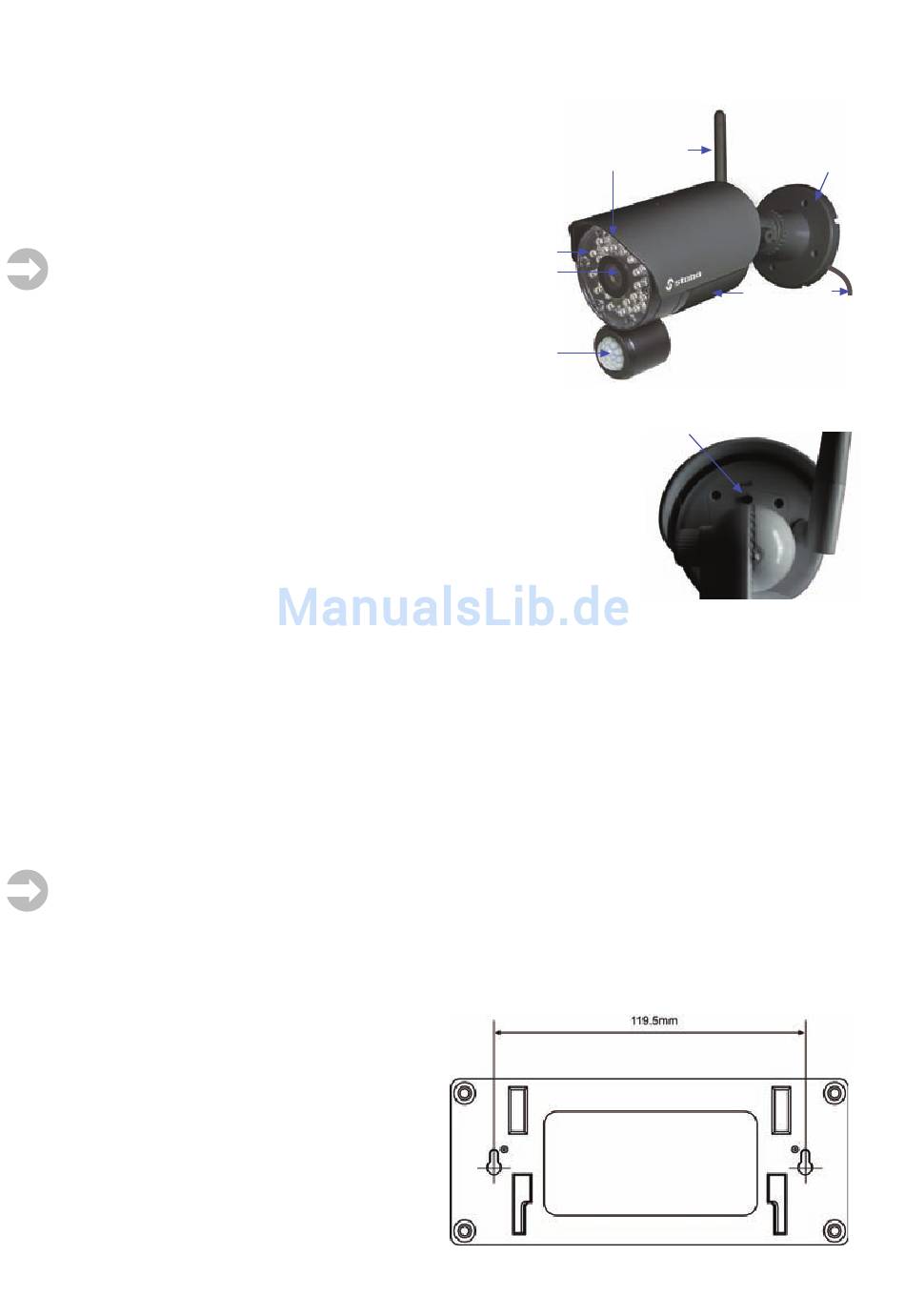

Kamera (Front und Rückseite)
1 Infrarot-LEDs
Nachtsichtfunktion: bei schlechten Lichtverhältnissen aktiviert
der Lichtsensor automatisch 24 Hochleistungs-Infrarot-LEDs
(Sichtweite bis ca. 15 m bei idealen Bedingungen), das
empfangene Monitorbild ist dann schwarz/weiß.
Hinweis: Die Kamera verfügt über einen auto-mechani-
schen IR-Cut-Filter: beim Wechsel zwischen Tag- und
Nachtsichtmodus ist deshalb ein Klicken zu hören.
2 Objektiv
3 PIR Sensor (Bewegungsmelder)
4 Lautsprecher
5 Antenne (für optimalen Empfang stellen Sie die Antenne
möglichst senkrecht)
6 Kamerahalterung (zur Befestigung der Kamera an Wand,
Decke oder einer anderen ebenen, stabilen Fläche)
7 9 V DC IN (Anschlusskabel für das Netzteil OUTPUT 9 V DC/0,6 A)
8 Pair-Taste (Ankoppeln optionaler Zusatzkamera/s)
9 Mikrofon

Montage und Installation

Montage und Anschluss des Monitors
Der Monitor kann sowohl aufgestellt als auch an einer Wand befestigt werden.
Aufstellen
Stellen Sie den Monitor auf eine kippsichere, ebene Unterlage und richten Sie den Bildschirm je
nach Blickwinkel aus.
Wandmontage des Monitors
Wichtige Hinweise: Installieren Sie Monitor und Kamera zunächst provisorisch und prüfen Sie,
ob am geplanten Einsatz- Ort eine zuverlässige Funkübertragung gewährleistet ist. Optimieren
Sie ggf. die Anordnung des Systems, bevor Sie Löcher für die Monitorhalterung bohren!
Vergewissern Sie sich, dass an der Stelle keine Kabel/Leitungen in der Wand liegen, die beim
Bohren beschädigt werden können!
Markieren Sie die gewünschte Position der
Schraublöcher, indem Sie die Monitorhalterung
als Schablone benutzen. Bohren Sie die beiden
Montagelöcher und befestigen die Monitorhal-
terung mit für den Untergrund geeigneten
Schrauben. Achten Sie darauf, dass die Schrau-
benköpfe in die Öffnung in der Monitorhalterung
passen! Setzen Sie den Monitor auf die
Schrauben und ziehen ihn leicht nach unten,
um ihn zu sichern. Richten Sie den Monitor je
nach Blickwinkel aus.
(9)
(1)
(2)
(3)
6
(5)
(6)
(7)
(4)
(8)
