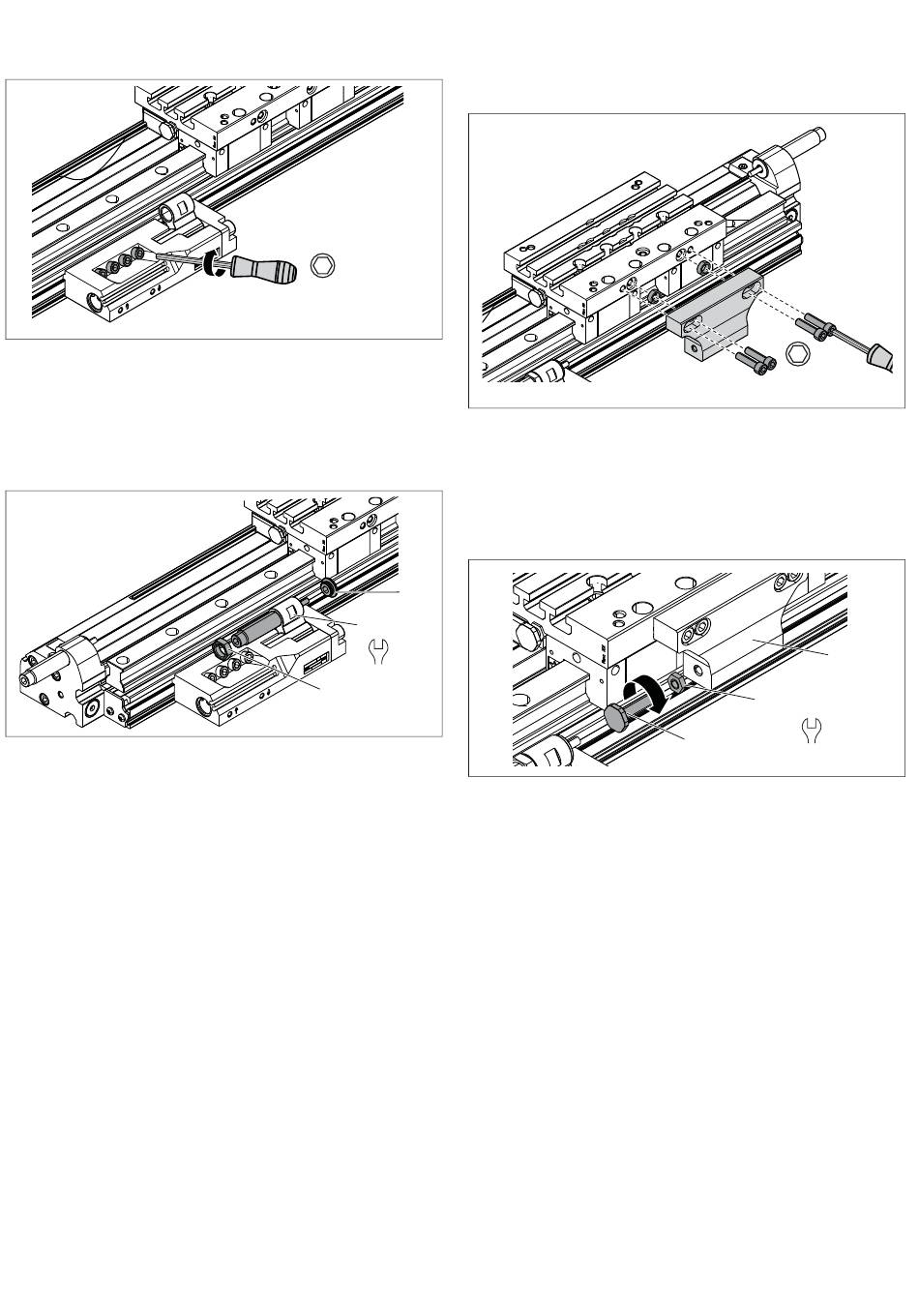

3. Dra åt skruvarna med en kryssnyckel (insexnyckel 5).
Åtdragningsmoment: 10 ± 1 Nm
4. Dra åt skruvarna flera gånger tills alla skruvar har
rätt åtdragningsmoment.
Montera stötdämpare
1. Skruva fast anslagsbrickan (10) med en insexnyckel
(nyckel 6). Håll samtidigt fast mellananslagets hylsa
(nyckel 16)
Åtdragningsmoment: 10 ±1 Nm
2. Skruva fast stötdämparen ordentligt ända fram till
anslagsbrickan.
3. Skruva på fästmuttern (9) på stötdämparen. Håll
samtidigt fast mellananslagets hylsa (nyckel 16)
Åtdragningsmoment: 6 Nm.
4x
SW 5
M = 10 ± 1 Nm
D
10
SW 16
9
Montera anslagsvinkel
1. Skruva fast anslagsvinkeln med fyra skruvar
(insexnyckel 5) och två centreringsringar enligt bilden.
2. Dra åt skruvarna med en kryssnyckel.
Åtdragningsmoment: 10 ± 1 Nm
Montera fininställningen
1. Skruva på muttern (12) på fininställningen (11)
(nyckel 10).
2. Skruva fast fininställningen i anslagsvinkeln (13)
(justering, se Justera fininställning).
4x
SW 5
M = 10 ± 1 Nm
D
13
12 SW10
11
