Heta SCAN-LINE 95 Bedienungsanleitung Seite 9

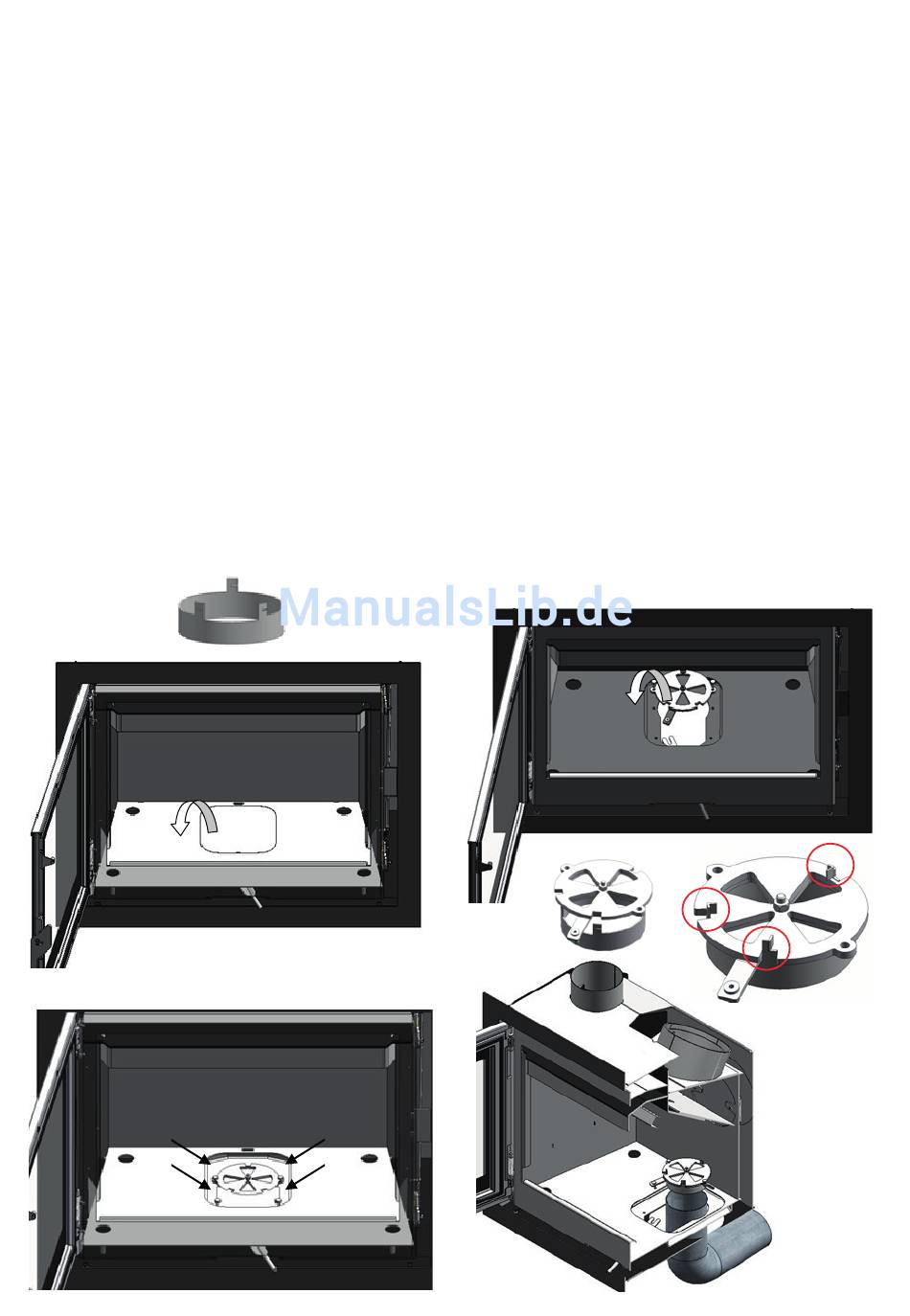

ANSCHLUSS DER EXTERNEN LUFTZUFUHR
UNTEN
1. Ø 100 Stutzen, siehe Abb. 1
2. Die Steine aus der Brennkammer
entfernen.
3. Die Stahlplatte vom Brennkam-
merboden entfernen. Siehe Abb.
2.
4. Die vier Schrauben aus der Luft-
klappe und der Abdeckplatte in
der Luftkammer ausbauen. Siehe
Abb. 3.
5. Die Luftklappe wie in Abb. 4
gezeigt herausnehmen und den
Anschlussstutzen ø 100 einsetzen.
Alle drei Stifte eine viertel Umdre-
hung drehen, so dass der Stutzen
ganz festsitzt.
Abb. 1
Abb. 2
Abb. 3
6. Wenn der ø 100 Anschlussstutzen
in der Luftklappe eingebaut ist,
das Flexrohr durch die Öffnung
im Boden der Brennkammer nach
oben ziehen und am Anschluss-
stutzen festspannen. Siehe Abb.
5.
7. Die Luftklappe vorsichtig einset-
zen. Prüfen Sie, dass der Einstell-
hebel frei beweglich zwischen
der rechten und linken Position
verschiebbar ist. Zuletzt die Ab-
deckplatte neben der Luftklappe
anbringen und festschrauben.
8. Die Stahlplatte auf den Boden der
Brennkammer legen und dann die
Steine wieder einsetzen.
Abb. 4
Abb. 5
9
