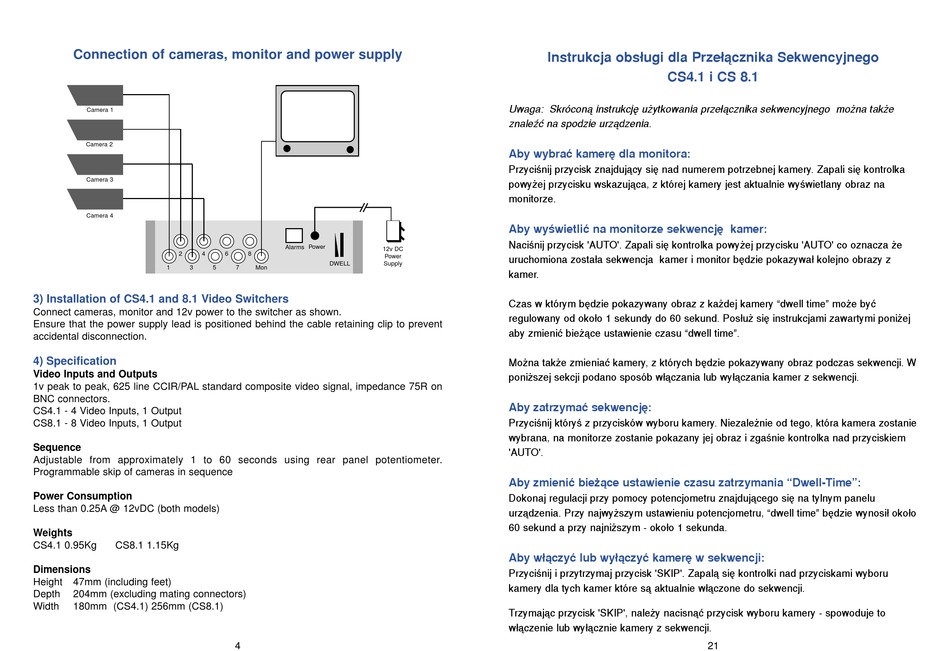

computar CS4.1 Bedienungsanleitung Seite 4

Connection of cameras, monitor and power supply
Camera 1
Camera 2
Camera 3
Camera 4
2 4
1 3 5
3) Installation of CS4.1 and 8.1 Video Switchers
Connect cameras, monitor and 12v power to the switcher as shown.
Ensure that the power supply lead is positioned behind the cable retaining clip to prevent
accidental disconnection.
4) Specification
Video Inputs and Outputs
1v peak to peak, 625 line CCIR/PAL standard composite video signal, impedance 75R on
BNC connectors.
CS4.1 - 4 Video Inputs, 1 Output
CS8.1 - 8 Video Inputs, 1 Output
Sequence
Adjustable from approximately 1 to 60 seconds using rear panel potentiometer.
Programmable skip of cameras in sequence
Power Consumption
Less than 0.25A @ 12vDC (both models)
Weights
CS4.1 0.95Kg CS8.1 1.15Kg
Dimensions
Height 47mm (including feet)
Depth 204mm (excluding mating connectors)
Width 180mm (CS4.1) 256mm (CS8.1)
Alarms Power
12v DC
6 8
Power
DWELL Supply
7 Mon
4
Instrukcja obs∏ugi dla Prze∏àcznika Sekwencyjnego
CS4.1 i CS 8.1
Uwaga: Skróconà instrukcj´ u˝ytkowania prze∏àcznika sekwencyjnego mo˝na tak˝e
znaleêç na spodzie urzàdzenia.
Aby wybraç kamer´ dla monitora:
PrzyciÊnij przycisk znajdujàcy si´ nad numerem potrzebnej kamery. Zapali si´ kontrolka
powy˝ej przycisku wskazujàca, z której kamery jest aktualnie wyÊwietlany obraz na
monitorze.
Aby wyÊwietliç na monitorze sekwencj´ kamer:
NaciÊnij przycisk 'AUTO'. Zapali si´ kontrolka powy˝ej przycisku 'AUTO' co oznacza ˝e
uruchomiona zosta∏a sekwencja kamer i monitor b´dzie pokazywa∏ kolejno obrazy z
kamer.
Czas w którym b´dzie pokazywany obraz z ka˝dej kamery "dwell time" mo˝e byç
regulowany od oko∏o 1 sekundy do 60 sekund. Pos∏u˝ si´ instrukcjami zawartymi poni˝ej
aby zmieniç bie˝àce ustawienie czasu "dwell time".
Mo˝na tak˝e zmieniaç kamery, z których b´dzie pokazywany obraz podczas sekwencji. W
poni˝szej sekcji podano sposób w∏àczania lub wy∏àczania kamer z sekwencji.
Aby zatrzymaç sekwencj´:
PrzyciÊnij któryÊ z przycisków wyboru kamery. Niezale˝nie od tego, która kamera zostanie
wybrana, na monitorze zostanie pokazany jej obraz i zgaÊnie kontrolka nad przyciskiem
'AUTO'.
Aby zmieniç bie˝àce ustawienie czasu zatrzymania "Dwell-Time":
Dokonaj regulacji przy pomocy potencjometru znajdujàcego si´ na tylnym panelu
urzàdzenia. Przy najwy˝szym ustawieniu potencjometru, "dwell time" b´dzie wynosi∏ oko∏o
60 sekund a przy najni˝szym - oko∏o 1 sekunda.
Aby w∏àczyç lub wy∏àczyç kamer´ w sekwencji:
PrzyciÊnij i przytrzymaj przycisk 'SKIP'. Zapalà si´ kontrolki nad przyciskami wyboru
kamery dla tych kamer które sà aktualnie w∏àczone do sekwencji.
Trzymajàc przycisk 'SKIP', nale˝y nacisnàç przycisk wyboru kamery - spowoduje to
w∏àczenie lub wy∏àcznie kamery z sekwencji.
