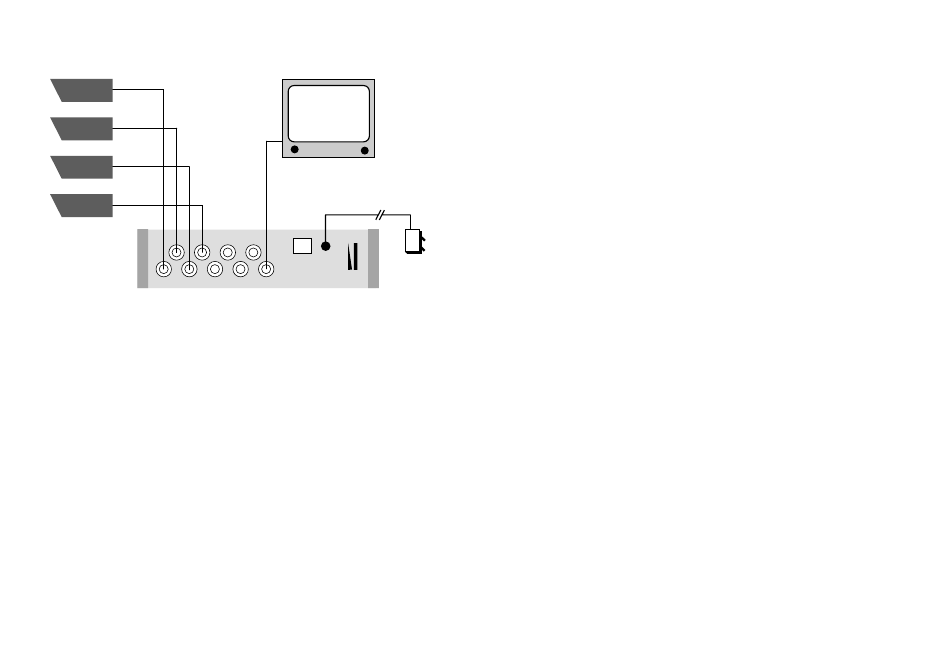

Verbindung von Kameras, Monitor und Netzteil
Kamera 1
Kamera 2
Kamera 3
Kamera 4
2 4
1 3 5
3) Installation der Video-Umschalter CS4.1 und CS8.1
Verbinden Sie Kameras, den Monitor und das 12 V-Netzteil mit dem Umschalter, wie es in
der Abbildung dargestellt ist.
Stellen Sie sicher, daß das Netzteilkabel durch die Halteklammer gegen plötzliches
Herausziehen gesichert ist.

4) Technische Daten

Video-Ein und -Ausgang
1 V pp , 625 Zeilen CCIR/PAL Standard-Videosignal, Impedanz 75 Ω, BNC-Anschlüsse
CS4.1 - 4 Videoeingänge, 1 Videoausgang
CS8.1 - 8 Videoeingänge, 1 Videoausgang
Sequenz
Einstellbar von ca. 1 ... 60 Sekunden über ein Drehpotentiometer an der Rückfront.
Programmierbares Überspringen von einzelnen Kameras in der Sequenz.
Stromverbrauch
Weniger als 0,25 A an 12 V DC (beide Modelle)
Gewicht
CS4.1 0,95 kg
CS8.1 1,15 kg
Abmessungen
CS4.1 (HxBxT) 47 mm x 180 mm x 204 mm (inklusive Gehäusefüße
und ohne Anschlüsse)
CS8.1 (HxBxT) 47 mm x 256 mm x 204 mm (inklusive Gehäusefüße
und ohne Anschlüsse)
Alarms Power
12v DC
6 8
Netzteil
DWELL
7 Mon
12
Bedienungsanleitung für die Video-Umschalter
CS4.1 und CS8.1
Beachten Sie, daß auf der Unterseite des Gerätes eine Kurzanleitung zur Bedienung des
Umschalters angebracht ist.
Eine Kamera für die Monitordarstellung auswählen
Drücken Sie die Kamerawahltaste oberhalb der gewünschten Kameranummer. Die Leuchte
oberhalb der Taste leuchtet und zeigt damit an, welches Kamerabild momentan auf dem
Monitor zu sehen ist.
Eine Kamerasequenz auf dem Monitor darstellen
Drücken Sie auf die Taste Auto. Die Leuchte oberhalb der Taste leuchtet und zeigt damit
an, daß die Sequenz aktiviert ist und die Kamerasequenz auf dem Monitor erscheint.
Sie können die Verweilzeit eines Kamerabildes innerhalb einer Sequenz zwischen 1 ... 60
Sekunden einstellen. Befolgen Sie die Anweisungen weiter unten, wenn Sie die eingestellte
Verweilzeit verändern wollen.
Sie können bei laufender Sequenz bestimmen, welche Kamerabilder hinzugefügt und
welche übersprungen werden sollen. Lesen Sie weiter unten im Text, wie Sie die
Kamerabilder einer Sequenz austauschen können.
Eine Sequenz anhalten
Drücken Sie eine beliebige Kamerawahltaste. Das entsprechende Kamerabild erscheint auf
dem Monitor und die Leuchte über der Taste Auto erlischt.
Die aktuelle Verweilzeit verändern
Drehen Sie den Knopf des Drehpotentiometers auf der Geräterückseite. In der maximalen
Einstellung beträgt die Verweilzeit annähernd 60 Sekunden, in der minimalen Einstellung
annähernd 1 Sekunde.
Kameras in einer Sequenz hinzufügen und überspringen
Drücken Sie die Taste Skip. Die Leuchten oberhalb der Kamerawahltasten zeigen die
Kameras an, die momentan in der Sequenz sind.
Halten Sie die Taste Skip gedrückt und drücken Sie die Kamerawahltaste der Kamera, die
Sie hinzufügen oder überspringen wollen.
Die Leuchte oberhalb der Kamerawahltaste zeigt an, ob die betreffende Kamera in der
Sequenz ist (Leuchte AN) bzw. nicht in der Sequenz ist (Leuchte AUS).
