1. Nehmen Sie die Einzelteile aus der Packung und identifizieren Sie sie anhand von Abbildung 1. Merken Sie sich die
Reihenfolge, in der die Teile entnommen werden. Zum Verpacken des Geräts müssen alle Teile in umgekehrter
Reihenfolge wieder hineingelegt werden.
2. Legen Sie die Bodenplatte (Nr. 1) auf eine saubere, glatte Oberfläche.
3. Bringen Sie die Rückwand (Nr. 3) so an, dass die unteren Einkerbungen in die hinteren Befestigungsschlitze der
Bodenplatte (Nr. 1) einrasten. Befestigen Sie die Rückwand auf der Bodenplatte, indem Sie die beiden
Flügelschrauben anziehen.
4. Halten Sie die Rückwand aufrecht und setzen Sie die linke Seitenwand (Nr. 2) so an, dass deren Nasen sich in die
Rückwand (Nr. 3) einfügen. Befestigen Sie die linke Seitenwand auf der Bodenplatte, indem Sie die Flügelschraube
anziehen.
5. Bringen Sie die rechte Seitenwand (Nr. 4) so an, dass sich die seitlichen Einkerbungen in die Rückwand (Nr. 3)
einfügen. Befestigen Sie die rechte Seitenwand auf der Bodenplatte, indem Sie die Flügelschraube anziehen.
6. Setzen Sie die Verschlusskappen in die Aussparungen an den vier (4) Ecken oben an den Seitenwänden der
Kabine. Drücken Sie die Verschlusskappen herunter, bis sie fest sitzen.
7. Setzen Sie die Leuchtstofflampen in die Gehäusebaugruppe ein (siehe Abbildung 2).
Achtung! Im folgenden Schritt DIE GEHÄUSEBAUGRUPPE NICHT LOSLASSEN, bis Sie sicher sind, dass alle
Verschlusskappen fest aufsitzen. Achten Sie beim Loslassen darauf, Ihre Finger nicht einzuklemmen.
8. Platzieren Sie die Gehäusebaugruppe über die vier Verschlusskappen. Setzen Sie die Baugruppe zunächst auf die
beiden hinteren Verschlusskappen und klappen Sie sie dann langsam nach vorn auf die vorderen
Verschlusskappen. Wenn Sie sicher sind, dass die Gehäusebaugruppe fest sitzt, lassen Sie sie los. Damit ist die
Montage abgeschlossen. Sie können nun mit dem Abschnitt BETRIEB dieses Handbuchs fortfahren.
1
MONTAGEANLEITUNG ABMUSTERUNGSKABINE
2
6

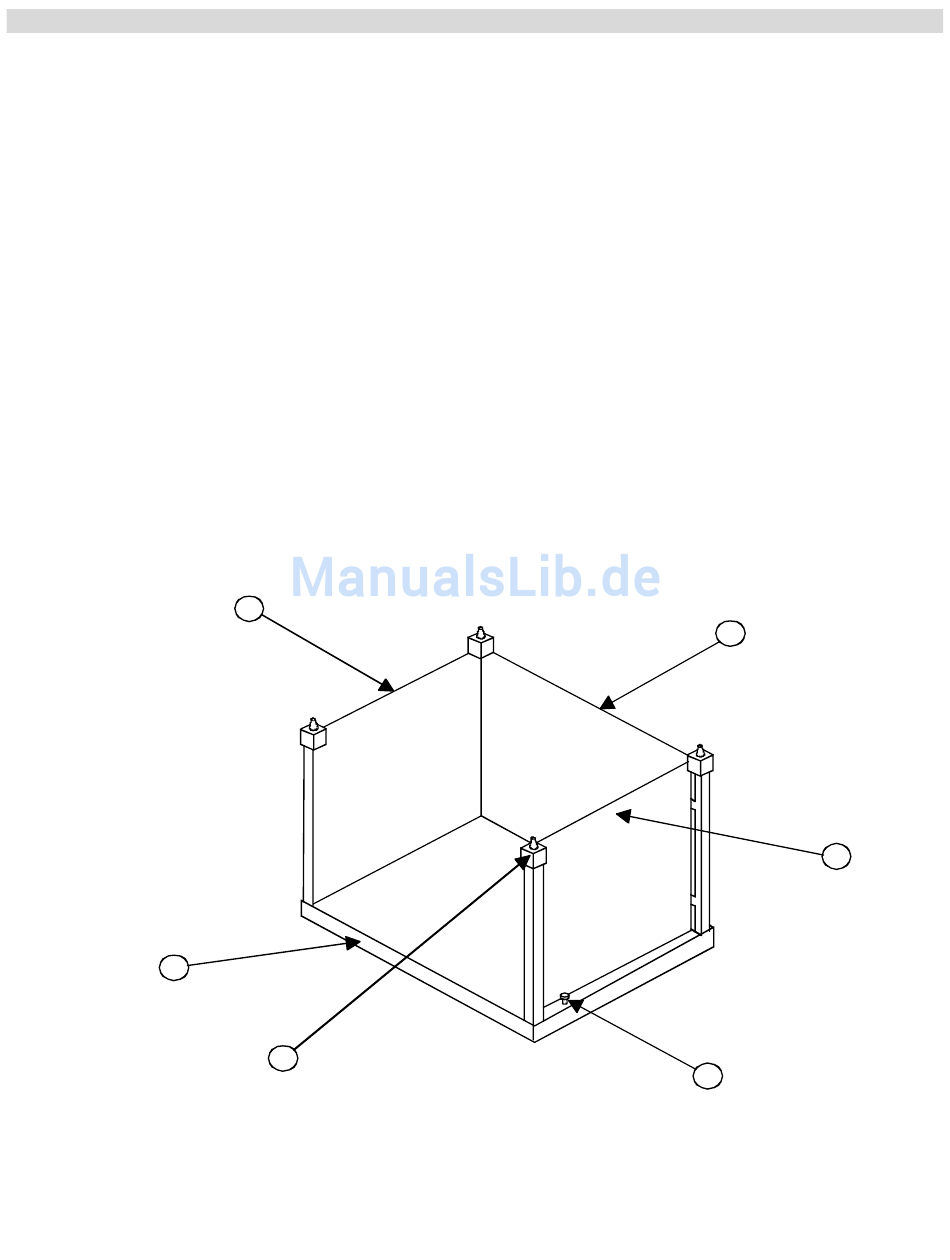

Abbildung 1 - Montageanleitung Abmusterungskabine
Seite 6
3
4
5
