VERKORTE GEBRUIKERSHANDLEIDING
• Op Y as:

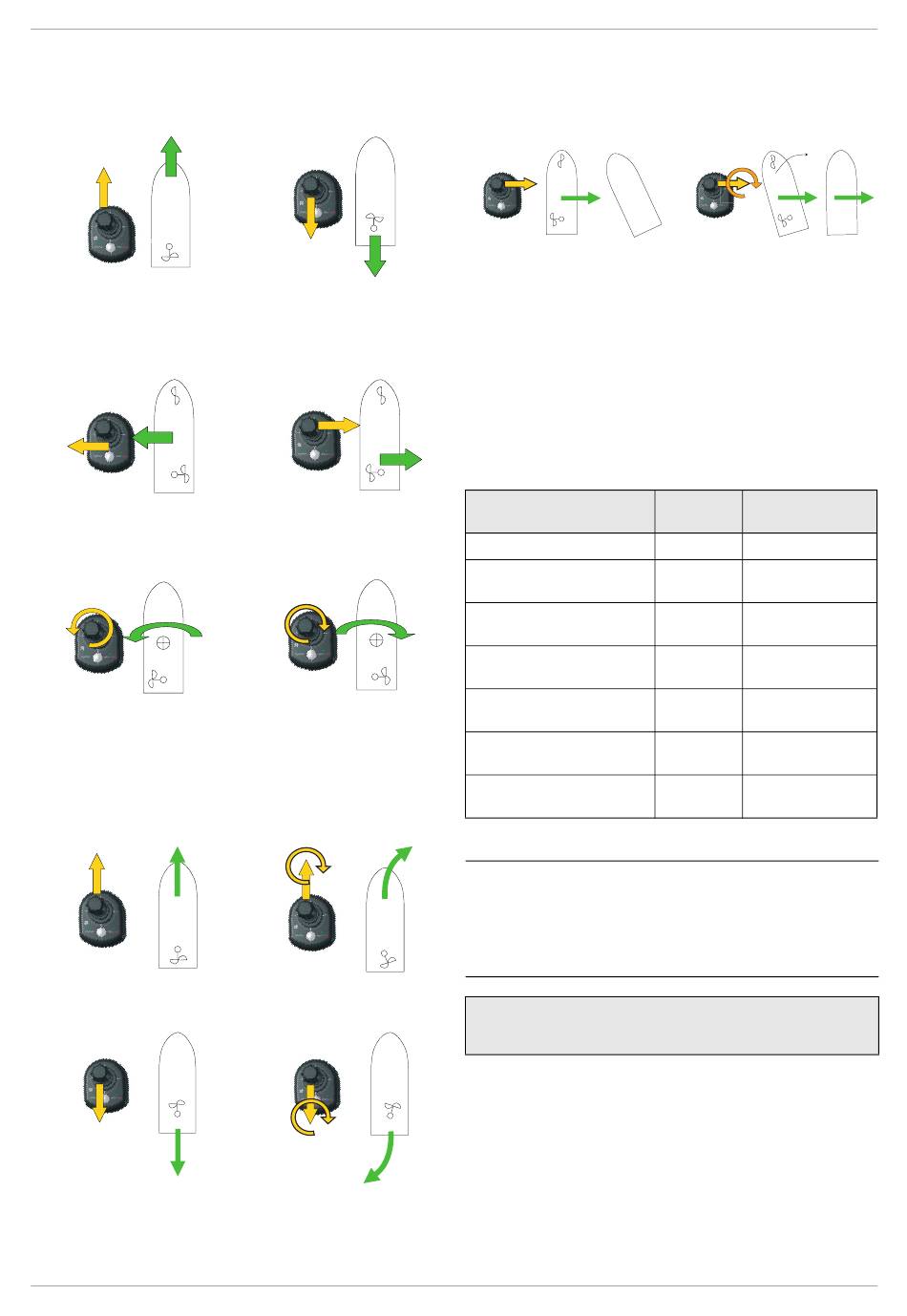

Fig. 1 BEWEGIN RECHT VOORUIT Fig. 2 BEWEGING RECHT ACHTE-
• Op X as:
Fig. 3 ZIJWAARTSE BEWEGING
NAAR LINKS
• Op Z as:
Fig. 5 ROTATIE LINKSOM
De boot gaat rond het midden van de rotatie.
GECOMBINEERDE BEWEGINGEN
Duw eerst op de joystick, roteert vervolgens de knop in de gewenste
richtingen.
• Bijvoorbeeld: BEWEGING VOORUIT EN BOCHT NAAR RECHTS
• Bijvoorbeeld: BEWEGING ACHTERUIT EN BOCHT NAAR LINKS
2
RUIT
Fig. 4 ZIJWAARTSE BEWEGING
NAAR RECHTS
Fig. 6 ROTATIE RECHTSOM
Door de joystick naar de zijkant te duwen, zal de boot zijwaarts bewe-
gen.
Indien de boot niet parallel beweegt, kunt u deze beweging corrigeren
door de knop te draaien in de richting die u wilt corrigeren.
Tijdens het manoeuvreren met de joystick moet de controle hefbom in
de neutrale stand blijven. Indien de manoeuvrestand de hefboom per
ongeluk in Vooruit of Achteruit is geplaatst, dan heeft dit geen effect en
is de joystick nog steeds actief en in gebruik.
Indien u de joystick controle vrij geeft (door te drukken op de joystick
knop), zal de boot geen actie ondernemen. In feite zal, voor uw veili-
gheid, de dieselmotor stationair blijven draaien en de transmissie zal in
neutraal blijven.
Om weer de controle van de hefboom over te nemen, moet u de contro-
lehefboom in de stand neutraal zetten. Pas daarna staat het systeem toe
dat u de transmissie koppelt en het toerental van de motor verhoogt
door te bewegen aan de controlehefboom.
GEBRUIKSOMSTANDIGHE-
DEN
Systeem Uit.
Systeem Aan (Motorpaneel in-
geschakeld).
Aandrijving/Opwarm Modus
actief (Motor ingeschakeld).
Manoeuvreermodus actief -
Joystick in neutrale stand.
Manoeuvreermodus actief -
Joystick uit neutrale stand.
Manoeuvreermodus actief - fo-
uten aanwezig.
Manoeuvreermodus niet actief
- fouten aanwezig.
BELANGRIJK:
Indien het rode LED knippert, dan kan het volgende het geval zijn:
A - een waarschuwing is actief en het systeem behoudt volledige of
gedeeltelijke functionaliteiten
B - een fout is actief en sommige of alle systeemfuncties zijn uitge-
schakeld. U kunt proberen om volledige functies te herstellen door
opnieuw op te starten, zoals beschreven in de sectie stand-by mo-
dus.
Bij een fout van het systeem kunt u proberen om de
functies te herstellen door opnieuw op te starten, zo-
als beschreven in de sectie Stand-by Modus.
CTRL LED KLAAR LED
Uit Uit
Uit Aan (rood continu)
Uit Aan (rood continu)
Aan (groen Aan (groen continu)
continu)
Aan (rood Aan (groen continu)
continu)
Aan (groen Aan (rood knippert)
continu)
Uit Aan (rood knippert)
