7 DiTemp mit programmierbaren Schaltausgängen (optional)
WARNUNG! Verletzungsgefahr oder Materialschaden!
Aufgrund der Batterieversorgung der Geräte darf dieses Messsystem nicht zur aktiven
Regelung eines Prozesses verwandt werden, da bei häufigem Schaltbetrieb die Be-
triebsdauer der Batterie eingeschränkt ist.
Gilt für die Ex-Ausführung:
Der Schaltausgang des Thermometers darf nur an einem bescheinigten eigensicheren Strom-
kreis betrieben werden.
Das Abziehen der Stecker innerhalb des Ex-Bereiches ist aufgrund der bescheinigten Eigen-
sicherheit zulässig. Dies gilt sowohl für den Stecker des Messfühlers als auch für den Stecker
des Schaltausganges.
Das DiTemp kann optional mit programmierbaren Schaltkontakten ausgestattet werden. Die-
se Zusatzfunktion ermöglicht eine einfache Schaltpunktprogrammierung „Vor Ort".
Die Programmierung nehmen Sie mit Hilfe des beiliegenden Magnetstiftes vor. Der Magnet-
stift gewährleistet, dass keine willkürliche oder unautorisierte Umprogrammierung vor-
genommen werden kann.

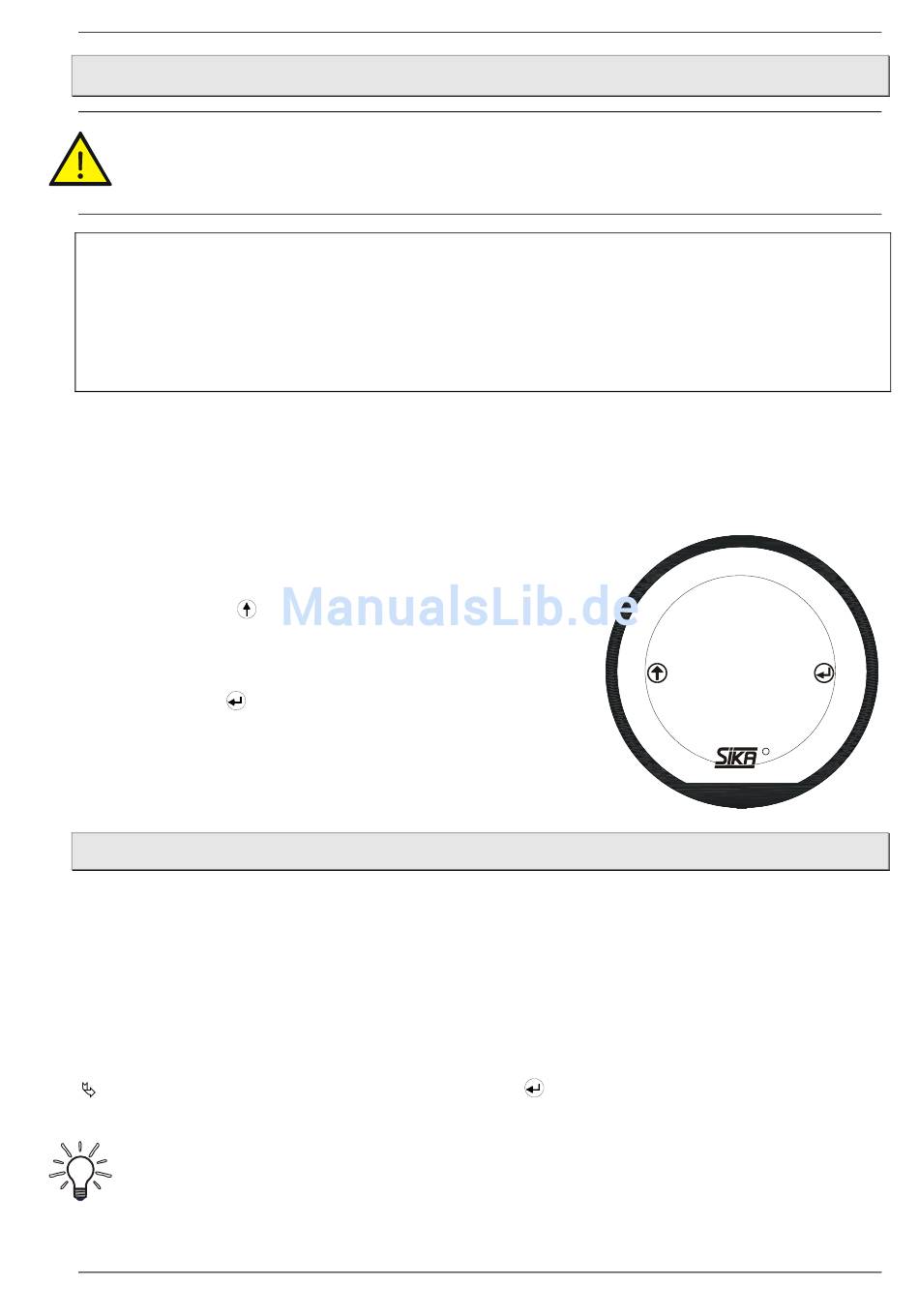

Auf der Sichtscheibe des DiTemp sind zwei zusätzliche
Symbole erkennbar:
Symbol SELECT
Mit diesem Symbol nehmen Sie die Auswahl der Menü-
punkte und die Anwahl der Ziffern vor.
Symbol ENTER :
Mit diesem Symbol quittieren Sie die Auswahl der Menü-
punkte und der Zifferneinstellung.
7.1 Programmierung der Schaltausgänge
Zur Programmierung des DiTemp nehmen Sie das Programmierschema zur Hand. Es sind
drei Ebenen dargestellt.
Anzeige-Ebene:
Hier wird der normale Mess-
betrieb des Thermometers
dargestellt.
Tippen Sie mit dem Magnetstift auf das Symbol
Der Bargraph und die numerische Anzeige erlöschen und AL 1 wird angezeigt.
Beachten Sie:
Bei einer Eingabepause, die länger als 20 s dauert, wird das Display in die Anzeige-
ebene ohne Änderung der Programmierung zurückgesetzt.
Technische Änderungen vorbehalten
DiTemp mit programmierbaren Schaltausgängen (optional)
:
Auswahl-Ebene:
Hier können Sie die 5 mög-
lichen Menüpunkte anwählen,
in denen Sie Einstellungen
vornehmen können.
60
°C
30
0 120
R
Eingabe-Ebene:
Hier geben Sie die ge-
wünschten Werte ein.
90
