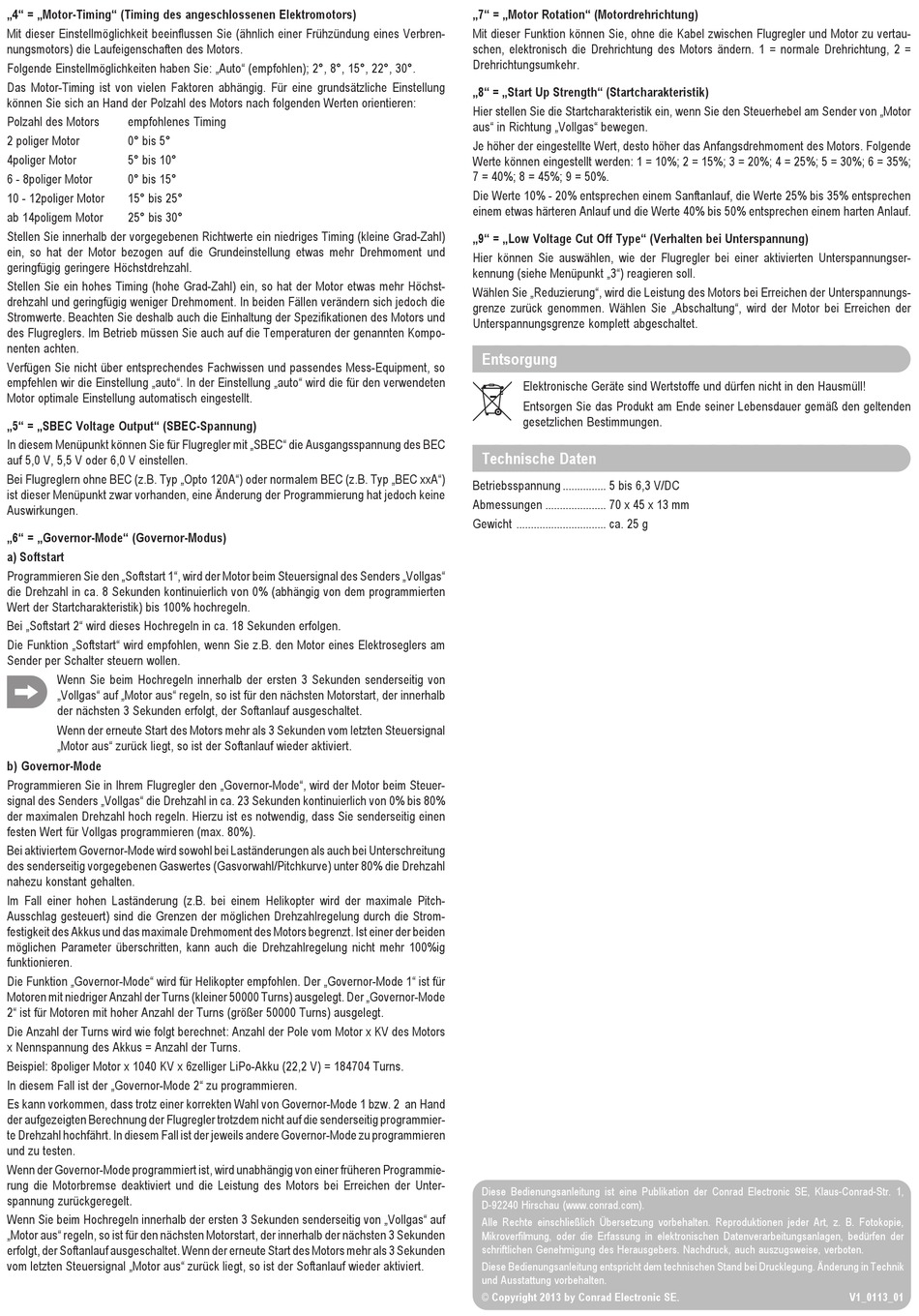

„4" = „Motor-Timing" (Timing des angeschlossenen Elektromotors)
Mit dieser Einstellmöglichkeit beeinflussen Sie (ähnlich einer Frühzündung eines Verbren-
nungsmotors) die Laufeigenschaften des Motors.
Folgende Einstellmöglichkeiten haben Sie: „Auto" (empfohlen); 2°, 8°, 15°, 22°, 30°.
Das Motor-Timing ist von vielen Faktoren abhängig. Für eine grundsätzliche Einstellung
können Sie sich an Hand der Polzahl des Motors nach folgenden Werten orientieren:
Polzahl des Motors empfohlenes Timing
2 poliger Motor 0° bis 5°
4poliger Motor 5° bis 10°
6 - 8poliger Motor 0° bis 15°
10 - 12poliger Motor 15° bis 25°
ab 14poligem Motor 25° bis 30°
Stellen Sie innerhalb der vorgegebenen Richtwerte ein niedriges Timing (kleine Grad-Zahl)
ein, so hat der Motor bezogen auf die Grundeinstellung etwas mehr Drehmoment und
geringfügig geringere Höchstdrehzahl.
Stellen Sie ein hohes Timing (hohe Grad-Zahl) ein, so hat der Motor etwas mehr Höchst-
drehzahl und geringfügig weniger Drehmoment. In beiden Fällen verändern sich jedoch die
Stromwerte. Beachten Sie deshalb auch die Einhaltung der Spezifikationen des Motors und
des Flugreglers. Im Betrieb müssen Sie auch auf die Temperaturen der genannten Kompo-
nenten achten.
Verfügen Sie nicht über entsprechendes Fachwissen und passendes Mess-Equipment, so
empfehlen wir die Einstellung „auto". In der Einstellung „auto" wird die für den verwendeten
Motor optimale Einstellung automatisch eingestellt.
„5" = „SBEC Voltage Output" (SBEC-Spannung)
In diesem Menüpunkt können Sie für Flugregler mit „SBEC" die Ausgangsspannung des BEC
auf 5,0 V, 5,5 V oder 6,0 V einstellen.
Bei Flugreglern ohne BEC (z.B. Typ „Opto 120A") oder normalem BEC (z.B. Typ „BEC xxA")
ist dieser Menüpunkt zwar vorhanden, eine Änderung der Programmierung hat jedoch keine
Auswirkungen.
„6" = „Governor-Mode" (Governor-Modus)
a) Softstart
Programmieren Sie den „Softstart 1", wird der Motor beim Steuersignal des Senders „Vollgas"
die Drehzahl in ca. 8 Sekunden kontinuierlich von 0% (abhängig von dem programmierten
Wert der Startcharakteristik) bis 100% hochregeln.
Bei „Softstart 2" wird dieses Hochregeln in ca. 18 Sekunden erfolgen.
Die Funktion „Softstart" wird empfohlen, wenn Sie z.B. den Motor eines Elektroseglers am
Sender per Schalter steuern wollen.
Wenn Sie beim Hochregeln innerhalb der ersten 3 Sekunden senderseitig von
„Vollgas" auf „Motor aus" regeln, so ist für den nächsten Motorstart, der innerhalb
der nächsten 3 Sekunden erfolgt, der Softanlauf ausgeschaltet.
Wenn der erneute Start des Motors mehr als 3 Sekunden vom letzten Steuersignal
„Motor aus" zurück liegt, so ist der Softanlauf wieder aktiviert.
b) Governor-Mode
Programmieren Sie in Ihrem Flugregler den „Governor-Mode", wird der Motor beim Steuer-
signal des Senders „Vollgas" die Drehzahl in ca. 23 Sekunden kontinuierlich von 0% bis 80%
der maximalen Drehzahl hoch regeln. Hierzu ist es notwendig, dass Sie senderseitig einen
festen Wert für Vollgas programmieren (max. 80%).
Bei aktiviertem Governor-Mode wird sowohl bei Laständerungen als auch bei Unterschreitung
des senderseitig vorgegebenen Gaswertes (Gasvorwahl/Pitchkurve) unter 80% die Drehzahl
nahezu konstant gehalten.
Im Fall einer hohen Laständerung (z.B. bei einem Helikopter wird der maximale Pitch-
Ausschlag gesteuert) sind die Grenzen der möglichen Drehzahlregelung durch die Strom-
festigkeit des Akkus und das maximale Drehmoment des Motors begrenzt. Ist einer der beiden
möglichen Parameter überschritten, kann auch die Drehzahlregelung nicht mehr 100%ig
funktionieren.
Die Funktion „Governor-Mode" wird für Helikopter empfohlen. Der „Governor-Mode 1" ist für
Motoren mit niedriger Anzahl der Turns (kleiner 50000 Turns) ausgelegt. Der „Governor-Mode
2" ist für Motoren mit hoher Anzahl der Turns (größer 50000 Turns) ausgelegt.
Die Anzahl der Turns wird wie folgt berechnet: Anzahl der Pole vom Motor x KV des Motors
x Nennspannung des Akkus = Anzahl der Turns.
Beispiel: 8poliger Motor x 1040 KV x 6zelliger LiPo-Akku (22,2 V) = 184704 Turns.
In diesem Fall ist der „Governor-Mode 2" zu programmieren.
Es kann vorkommen, dass trotz einer korrekten Wahl von Governor-Mode 1 bzw. 2 an Hand
der aufgezeigten Berechnung der Flugregler trotzdem nicht auf die senderseitig programmier-
te Drehzahl hochfährt. In diesem Fall ist der jeweils andere Governor-Mode zu programmieren
und zu testen.
Wenn der Governor-Mode programmiert ist, wird unabhängig von einer früheren Programmie-
rung die Motorbremse deaktiviert und die Leistung des Motors bei Erreichen der Unter-
spannung zurückgeregelt.
Wenn Sie beim Hochregeln innerhalb der ersten 3 Sekunden senderseitig von „Vollgas" auf
„Motor aus" regeln, so ist für den nächsten Motorstart, der innerhalb der nächsten 3 Sekunden
erfolgt, der Softanlauf ausgeschaltet. Wenn der erneute Start des Motors mehr als 3 Sekunden
vom letzten Steuersignal „Motor aus" zurück liegt, so ist der Softanlauf wieder aktiviert.
„7" = „Motor Rotation" (Motordrehrichtung)
Mit dieser Funktion können Sie, ohne die Kabel zwischen Flugregler und Motor zu vertau-
schen, elektronisch die Drehrichtung des Motors ändern. 1 = normale Drehrichtung, 2 =
Drehrichtungsumkehr.
„8" = „Start Up Strength" (Startcharakteristik)
Hier stellen Sie die Startcharakteristik ein, wenn Sie den Steuerhebel am Sender von „Motor
aus" in Richtung „Vollgas" bewegen.
Je höher der eingestellte Wert, desto höher das Anfangsdrehmoment des Motors. Folgende
Werte können eingestellt werden: 1 = 10%; 2 = 15%; 3 = 20%; 4 = 25%; 5 = 30%; 6 = 35%;
7 = 40%; 8 = 45%; 9 = 50%.
Die Werte 10% - 20% entsprechen einem Sanftanlauf, die Werte 25% bis 35% entsprechen
einem etwas härteren Anlauf und die Werte 40% bis 50% entsprechen einem harten Anlauf.
„9" = „Low Voltage Cut Off Type" (Verhalten bei Unterspannung)
Hier können Sie auswählen, wie der Flugregler bei einer aktivierten Unterspannungser-
kennung (siehe Menüpunkt „3") reagieren soll.
Wählen Sie „Reduzierung", wird die Leistung des Motors bei Erreichen der Unterspannungs-
grenze zurück genommen. Wählen Sie „Abschaltung", wird der Motor bei Erreichen der
Unterspannungsgrenze komplett abgeschaltet.


Entsorgung

Elektronische Geräte sind Wertstoffe und dürfen nicht in den Hausmüll!
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden
gesetzlichen Bestimmungen.


Technische Daten

Betriebsspannung ............... 5 bis 6,3 V/DC
Abmessungen ..................... 70 x 45 x 13 mm
Gewicht ............................... ca. 25 g
