2.1. PRINCIPE DE MESURE

C'est une pince basée sur le principe de la mesure de flux dans un circuit magnétique par un capteur à
effet Hall, ce qui permet la mesure de courant continu et alternatif.
Sa sensibilité de mesure, ses performances métrologiques et sa très bonne réponse en fréquence la
destinent à une utilisation comme accessoire de mesure pour des oscilloscopes.
La sortie est en tension. Elle peut être :
„ l'image du courant : position INST (pour instantanée) du commutateur,
„ la valeur efficace du courant : position RMS du commutateur.

2.2. UTILISATION

2.2.1. CONNEXION

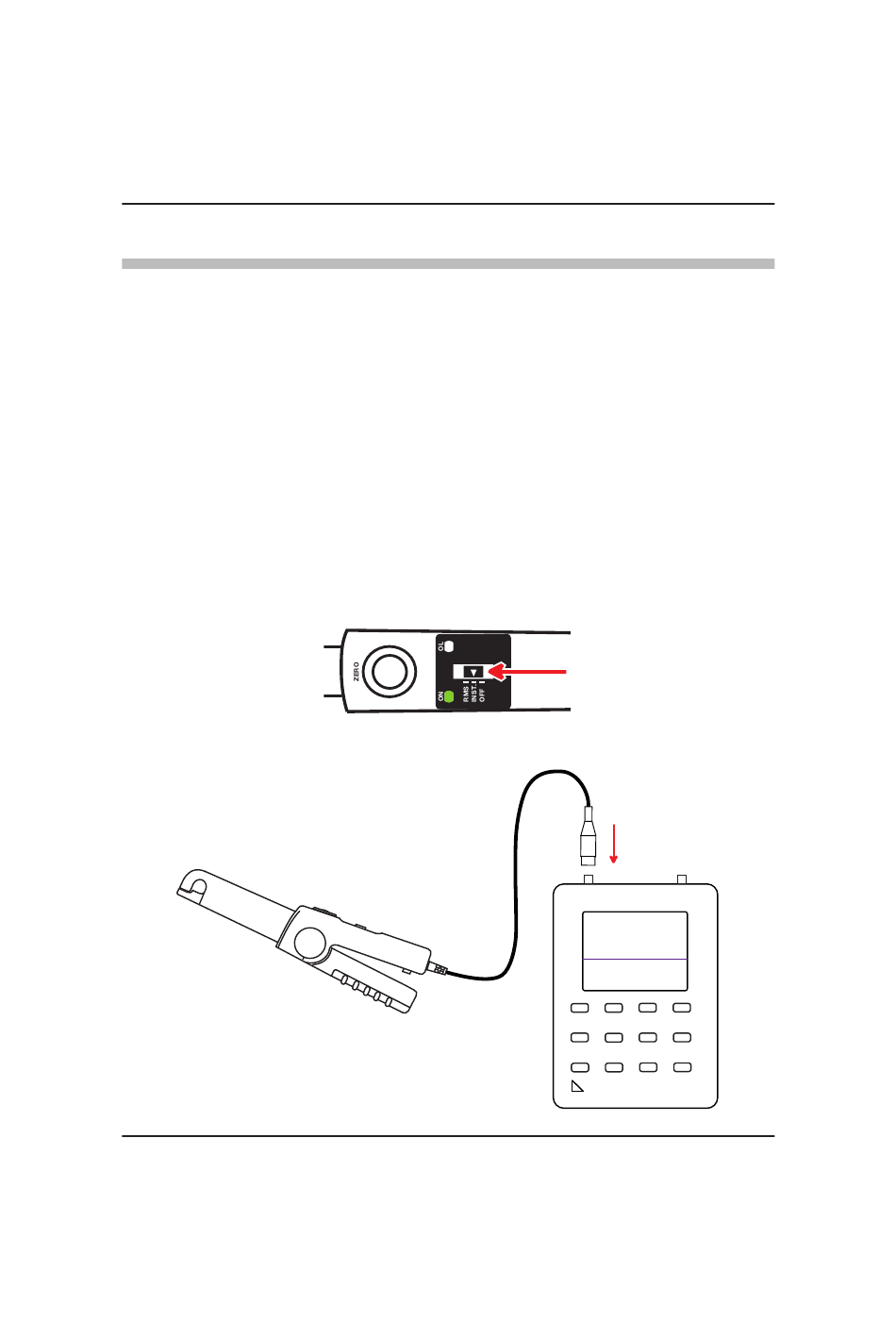

„ Mettez la pince sous tension en faisant glisser le commutateur sur la position INST ou RMS.
Vérifiez que le voyant ON est bien allumé. Sinon, il faut procéder au remplacement de la pile.
Le voyant OL s'allume brièvement puis s'éteint.
„ Raccordez la pince à l'oscilloscope.
8

2. MESURE DE COURANT

Chapitre I
Pince oscilloscope
