2.1. PRINCIPIO DELLA MISURA

E' una pinza basata sul principio della misura di flusso in un circuito magnetico mediante un sensore ad
effetto Hall, il che permette la misura della corrente continua e alternata.
La sua sensibilità di misura, le sue prestazioni metrologiche e la sua eccellente risposta in frequenza la
rendono molto utile come accessorio di misura per oscilloscopi.
L'uscita è in tensione. Essa può essere:
„ l'immagine della corrente: posizione INST (per istantanea) del commutatore,
„ il valore efficace della corrente: posizione RMS del commutatore.

2.2. USO

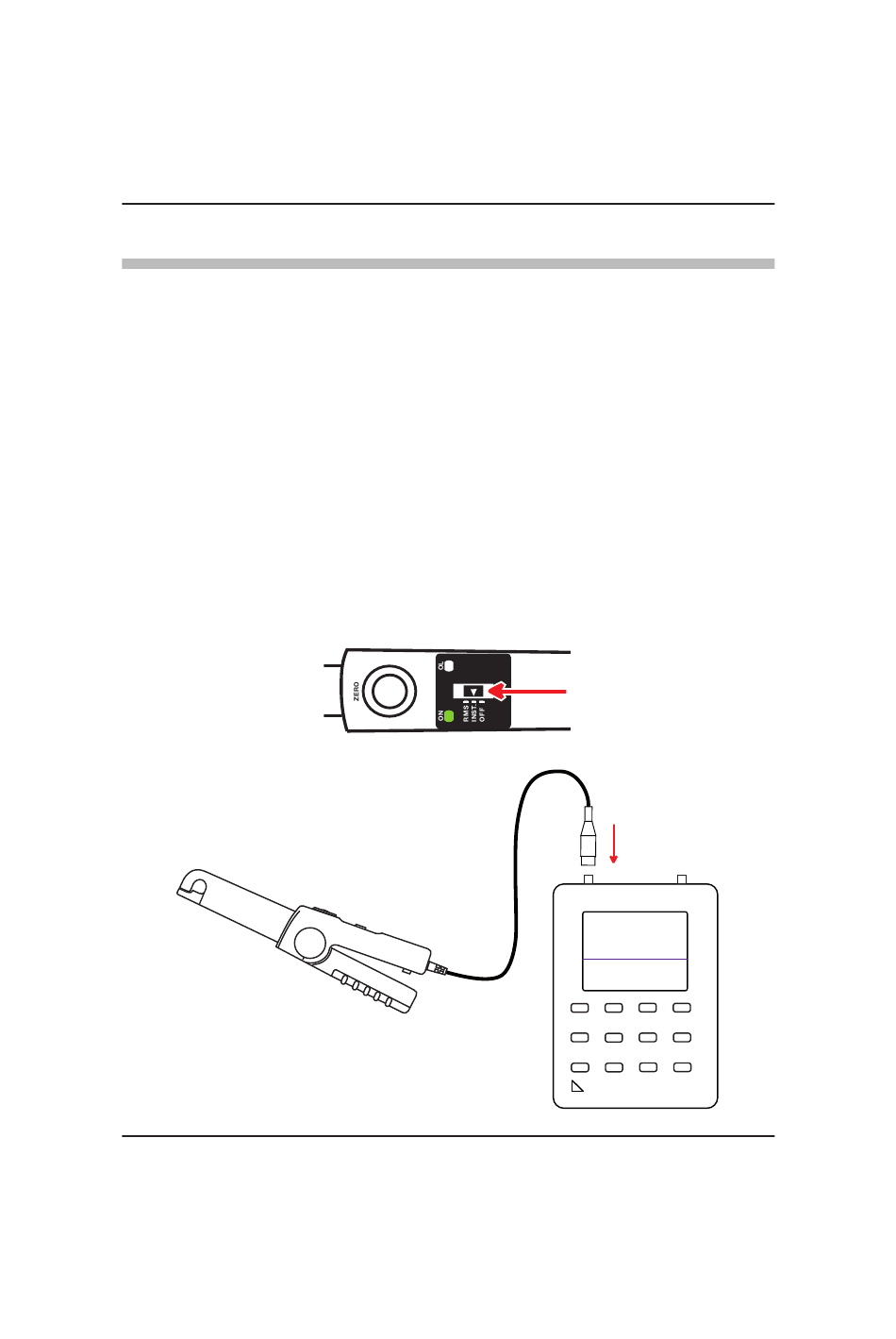

2.2.1. CONNESSIONE
„ Mettete la pinza sotto tensione facendo scivolare il commutatore sulla posizione INST oppure RMS.
Verificate che la spia ON sia correttamente accesa. Altrimenti occorre procedere alla sostituzione
della pila.
La spia OL si accende brevemente e poi si spegne.
„ Allacciate la pinza all'oscilloscopio.
68

2. MISURA DELLA CORRENTE

Capitolo IV
Pinza oscilloscopio
