Chapitre I

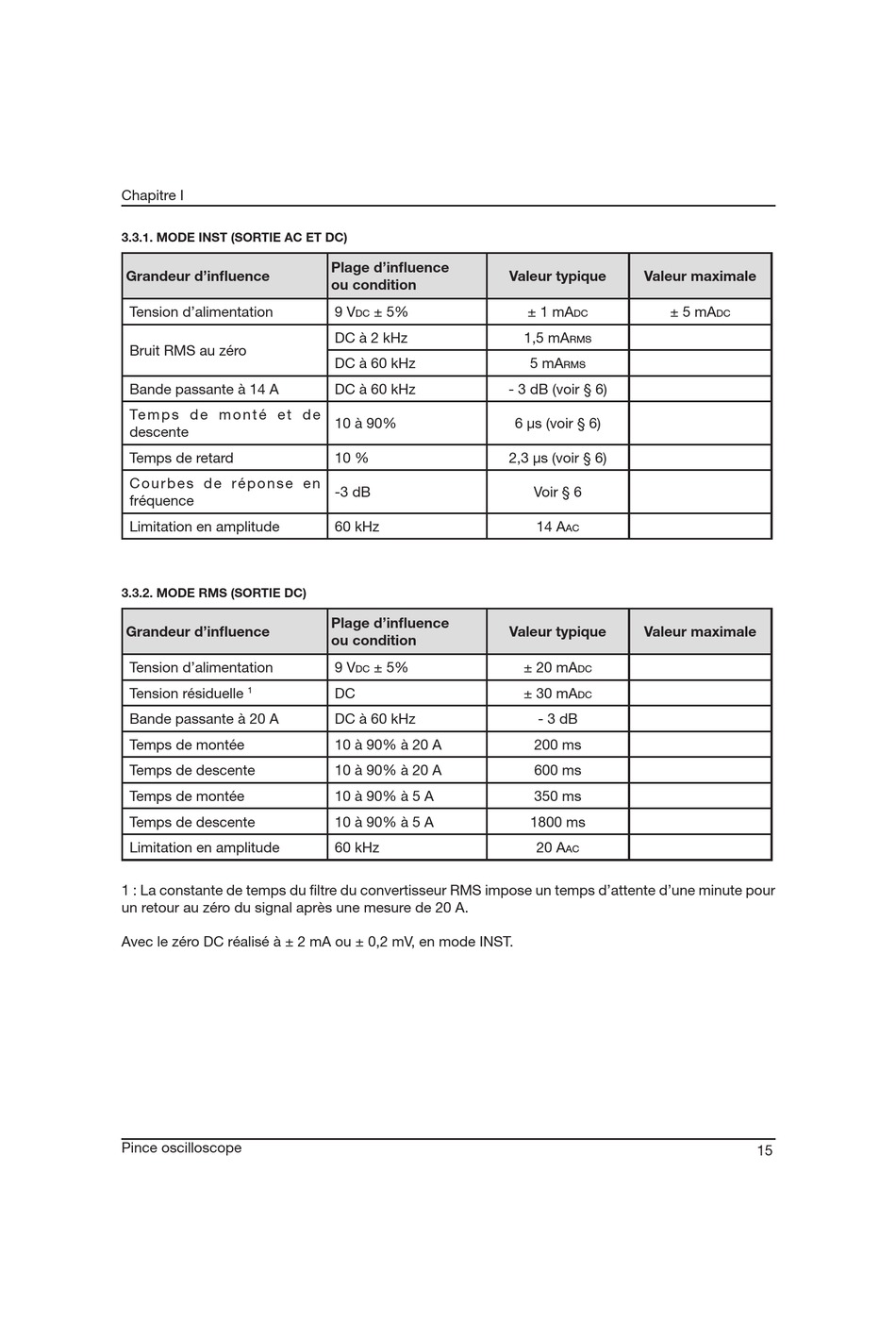

3.3.1. MODE INST (SORTIE AC ET DC)
Grandeur d'influence
Tension d'alimentation
Bruit RMS au zéro
Bande passante à 14 A
Te m p s d e m o n t é e t d e
descente
Temps de retard
C o u r b e s d e r é p o n s e e n
fréquence
Limitation en amplitude
3.3.2. MODE RMS (SORTIE DC)
Grandeur d'influence
Tension d'alimentation
Tension résiduelle
1
Bande passante à 20 A
Temps de montée
Temps de descente
Temps de montée
Temps de descente
Limitation en amplitude
1 : La constante de temps du filtre du convertisseur RMS impose un temps d'attente d'une minute pour
un retour au zéro du signal après une mesure de 20 A.
Avec le zéro DC réalisé à ± 2 mA ou ± 0,2 mV, en mode INST.
Pince oscilloscope
Plage d'influence
ou condition
9 V ± 5%
dc
DC à 2 kHz
DC à 60 kHz
DC à 60 kHz
10 à 90%
10 %
-3 dB
60 kHz
Plage d'influence
ou condition
9 V ± 5%
dc
DC
DC à 60 kHz
10 à 90% à 20 A
10 à 90% à 20 A
10 à 90% à 5 A
10 à 90% à 5 A
60 kHz
Valeur typique Valeur maximale
± 1 mA ± 5 mA
dc
1,5 mA
rms
5 mA
rms
- 3 dB (voir § 6)
6 µs (voir § 6)
2,3 µs (voir § 6)
Voir § 6
14 A
ac
Valeur typique Valeur maximale
± 20 mA
dc
± 30 mA
dc
- 3 dB
200 ms
600 ms
350 ms
1800 ms
20 A
ac
dc
15
