D

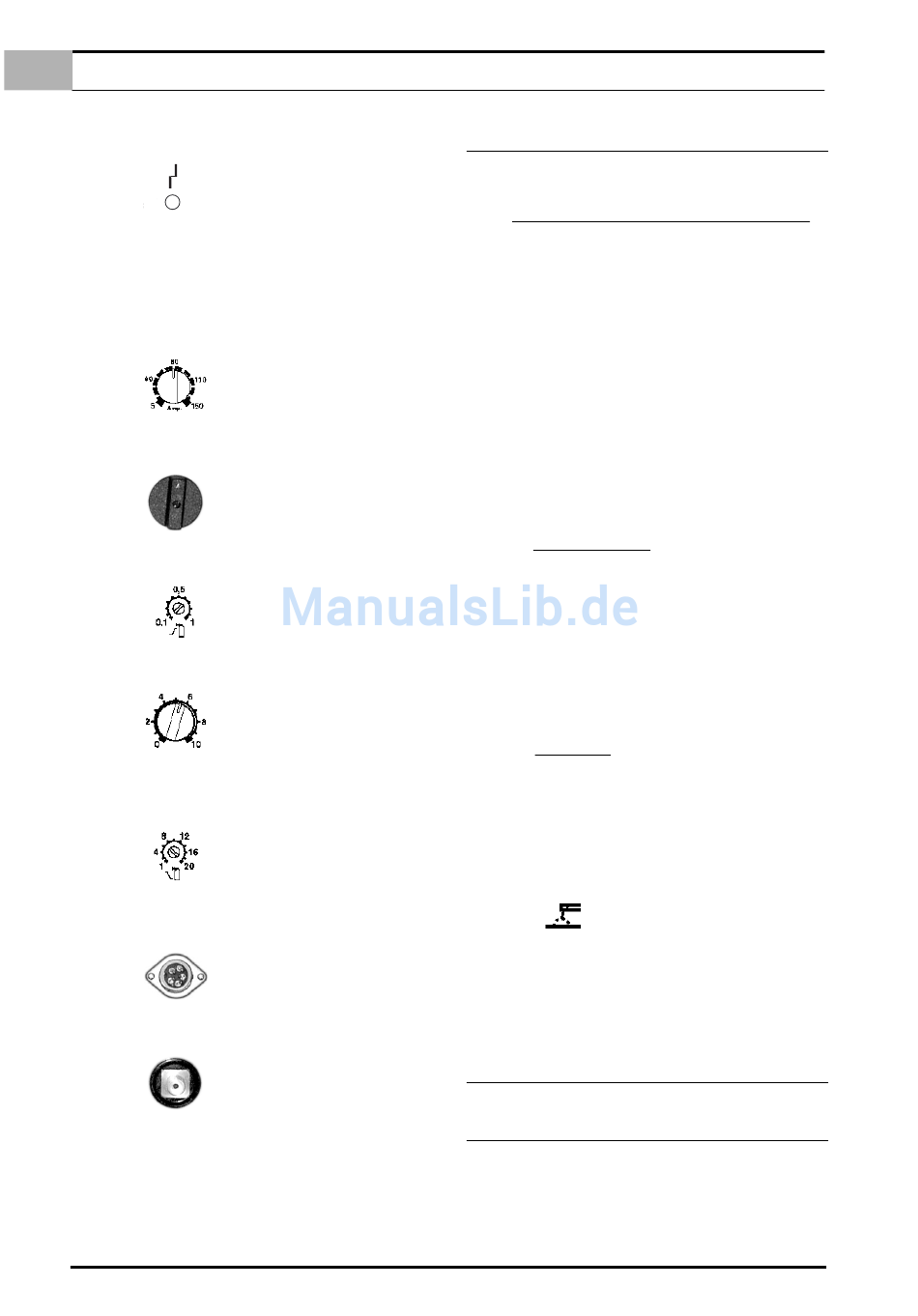

5.1.2 ÜBERTEMPERATURLEUCHTE
40
hohen Arbeitszyklus, an. In diesem Fall das
Schweißen unterbrechen, die Anlage einge-
schaltet lassen und warten bis die gelbe LED
rlischt.
5.1.3 STROMSTÄRKEREGLER
5.1.4 NETZSCHALTER
5.1.5 VORGASREGLER
5.1.6 STROMABSTIEG
5.1.7 NACHGASZEIT
5.1.8 STECKDOSE BRENNERDRUCKKNOPF
5.1.9 STROM/GASANSCHLUSS
10
4. Das Aufleuchten der gelben LED
(Pos. 4, Abb. 1, Seite 9) auf der
Frontwand zeigt die Überhitzung
der Anlage, bewirkt durch zu
5. Mit dem Regler (Pos. 3, Abb. 1,
S e i t e 9 ) w i r d d i e S t ä r k e d e s
Schweißstromes eingestellt (Aup).
6. Mit diesem Schalter (Pos. 1,
Abb. 1, Seite 9) schalten Sie die
Anlage EIN/AUS.
7. Dieser Trimmer bestimmt die
Dauer der Vorgaszeit (Pos. 7, Abb.
1, Seite 9).
8. Mit dem Regler (Pos. 6, Abb. 1,
Seite 9) regulieren Sie die Dauer
des Stromabstiegs. Sie können
diese Zeit von 0,2 bis 10 sek. regu-
lieren.
9. Mit dem Trimmer (Pos. 2, Abb.
1, Seite 9) regulieren Sie die Dauer
der Nachgaszeit.
10. Steckdose (Pos. 11, Abb. 1,
Seite 9) für den Anschluß des
Brennerdruckknopfes.
11. Der Gasanschluß des Schweiß-
brenners an dem Anschluß (Pos.
9, Abb. 1, Seite 9) anschließen.
INBETRIEBNAHME
6.0 INBETRIEBNAHME
WICHTIG: Bevor man die Ausrüstung anschließt,
vorbereitet oder benutzt, muß man aufmerksam
das Kapitel 1.0 SICHERHEITSNORMEN lesen.
6.1
NETZANSCHLUSS
Überzeugen Sie sich, daß Ihr Netzanschluß über
eine geeignete Absicherung verfügt. Die entspre-
chenden Daten entnehmen Sie bitte dem Lei-
stungsschild auf der Anlage. Alle Anlagen sehen
einen Ausgleich der Netzw schwankungen +- 10%
vor. Überzeugen Sie sich daß die Lüftungsschlitze
nicht verstopft sind.
6.2
STABELEKTRODEN-SCHWEISSEN
Sorgfältig die Schweißzubehörvorrichtungen
anschließen, um Leistungsverluste zu vermei-
den. Sich unbedingt an die Sicherheits normen
im Kapitel 1.0 halten
1. Die gewählte Elektrode auf den Elektrodenhal-
ter montieren.
2. Den Stecker des Masskabels auf die positive
(+) Klemme (Pos. 10 - Abb. 1 Seite 9)
anschließen.
3. Den Stecker des Elektrodenkabels an die
negative (-) Klemme (Pos. 8, Abb. 1, Seite 9)
anschließen.
4. ACHTUNG: Der so ausgeführte Anschluß von
diesen zwei Stecker gibt als Resultat eine
Schweißung mit direkter Polarität; um eine
Schweißung mit inverser Potarität zu haben,
muß man den Anschluß invertieren: den Ver-
binder des Massekabels an die negative (-)
Klemme und den Stecker der Elektrodenhal-
ter an die positive (+) Klemme anschließen.
6. Die Schweißstromstärke mit dem Stromstär-
kenregler (Pos. 3, Abb. 1, Seite 9) regulieren.
7. Den Generator anschalten, in dem man den
Hauptschalter betätigt (Pos. 1, Abb. 1, Seite
9).
N.B. Das Abschalten des Generators während der
Schweißphase kann schwere Schäden für den Apparat
zur Folge haben.
5.Den
Modalitäts
wahlschalter
( P o s . 5 , A b b . 1 , S e i t e 9 ) a u f
Schweißen mit umhüllten Eletroden
stellen.
