Inhaltszusammenfassung für Eurotronic MIG 310 C-4

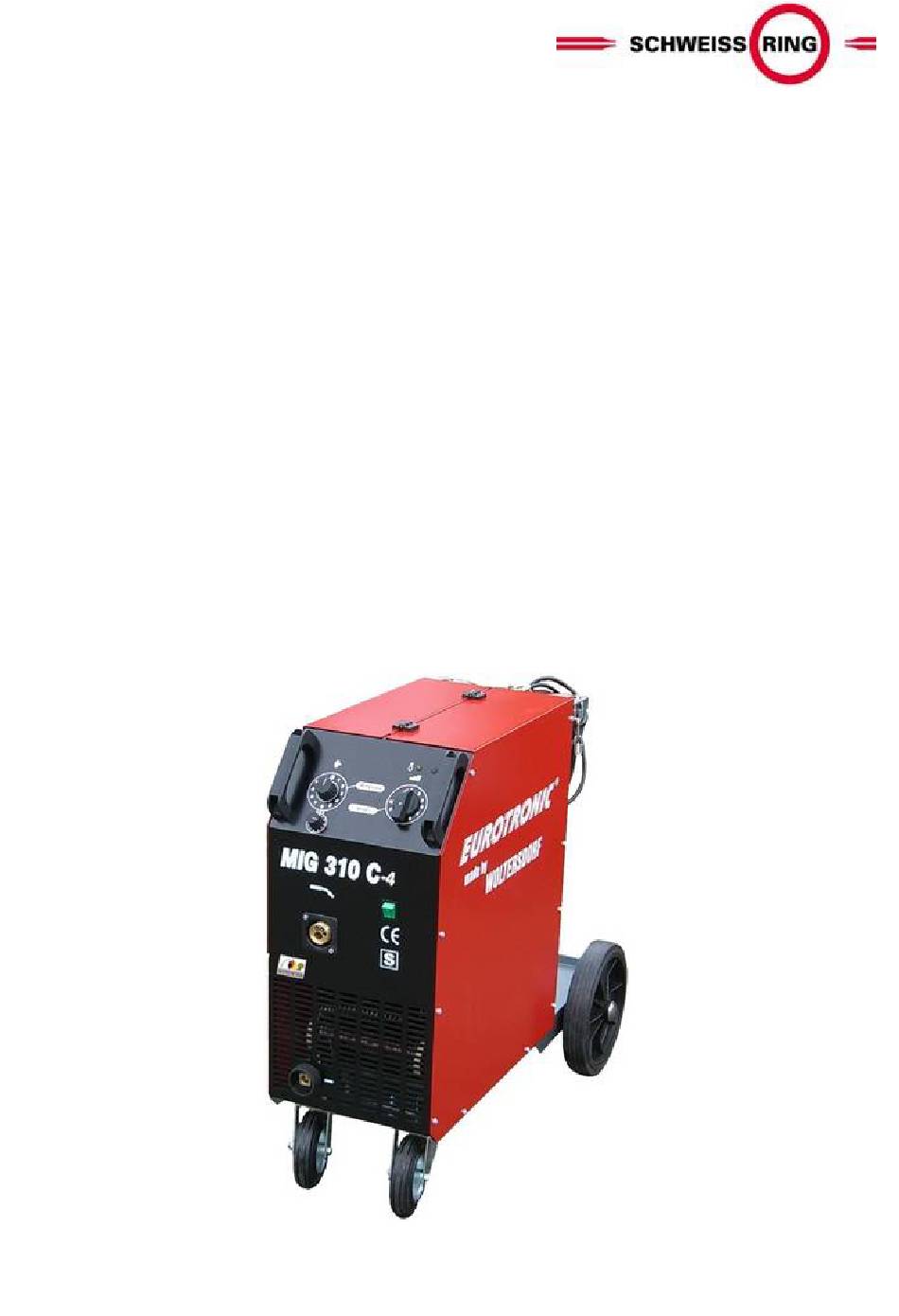

- Seite 1 Bedienanleitung EUROTRONIC ® MIG 310 C...
-
Seite 2: Konformitätserklärung

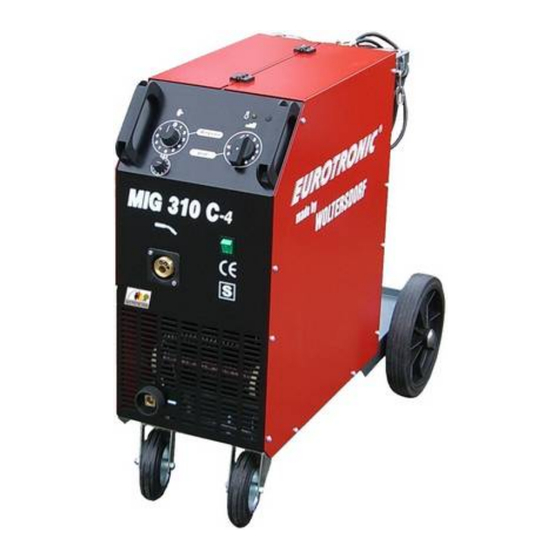

WOLTERSDORF Schweißmaschinen GmbH Eichendamm 3 15569 Woltersdorf Hiermit bestätigen wir, dass das MIG/MAG-Schweißgerät ® EUROTRONIC MIG 310 C-4 den Sicherheitsanforderung der EG-Richtlinien entspricht. Zutreffende Richtlinien: EG-Niederspannungsrichtinie 73/23/EWG geändert durch Richtlinie 93/68/EWG Angewandte harmonisierte Normen: EN 60 974-10 EMV Produktnorm für Lichtbogenschweißen... - Seite 3 Seite 1 Technische Beschreibung MIG 310 C ist ein Gerät für die halbautomatische MIG/MAG-Schweißung in Kompaktausführung, d. h. Stromquelle und Drahtvorschubeinheit befinden sich in einem Gehäuse. Die Maschine wird mit 4-Rollendrahtvorschub geliefert. Die Steuerung ist geeignet für 42 V-Antriebe. Das Gerät besitzt hervorragende Schweißeigenschaften im gesamten Blechdickenbereich bei Stahl, Edelstahl und Aluminium.
- Seite 4 Seite 2 Frontseite MIG 310 C-4 Rückseite MIG 310 C-4 12.1 Seitenansicht links MIG 310 C-4...
- Seite 5 ® EUROTRONIC MIG 310 C Zusatzfunktion Frontseite Tasterstellung für Schweißbrenner 4-Takt 2/4-Taktschalter 2-Takt...
- Seite 6 Seite 3 2. Technische Daten Parameter Anschlussspannung 3x400 / 50-60 Hz Schweißbereich 30-300 Absicherung - träge Belastung bei 35 % ED(A) 60 % ED 100 % ED Schaltstufen Steuerspannung Kühlung Schutzart IP 21 Anwendungsklasse Drahtvorschubsystem 4-Rollen SF/D37 Schweißdrahtdurchmesser (mm) Stahl 0,6-1,2 Edelstahl 0,6-1,0...
- Seite 7 Seite 4 3.4. Antriebsrollen Jede Antriebsrolle hat 2 Nuten für 2 verschiedene Drahtdurchmesser. Die Nut muss dem Durchmesser des zu verarbeitenden Schweißdrahtes entsprechen. Bei Änderung der Nutauswahl Befestigungsschraube lösen, Antriebsrolle umdrehen und Schraube wieder einsetzen. Vordere Kerbschlagzahl auf der DV-Rolle entspricht dem zu verschweißenden Drahtdurchmesser.
- Seite 8 Bitte beachten Sie die Betriebsanleitung CE für Schweißgeräte. Seite 5 Ersatzteile/Verschleißteile 4-Rollenantrieb Typ 160337 Art.- Drah Drahtdurchmesser Part- Wire 31370810 Hartdrah 0.8 + 1.0 Hard 0.8 + 1.0 Pos. Anz. Art.-Nr Bezeichnung Description Item Qty. Part-No. 24690 4-R Gehäuse vorne 2-R Plate front 24692 4-R Gehäuse hinten...
- Seite 9 20020 Einlaufnippel Kunststoff Inlet guide tube, nylon Seite 6 6. Ersatzteilliste MIG 310 C- 27(28) 26(28)
- Seite 10 Seite 7 Bezeichnung Artikel Nr. Schweißspannungsstufenschalter 310 001 Steuerplatine RE419 310 002 Steuerstromtransformator Typ 1239 310 003 Diodenbrücke/Gleichrichter Typ PTS 290 310 004 Ventilator 230 V EMB 310 005 Gasmagnetventil 42V 310 007 Zugentlastung f. Netzkabel 310 008 Klemme 310 009 Motor 42V, 50W SF Typ 44504 310 010 Potentiometer f.
- Seite 11 Seite 8 Schaltplan MIG 310 C-...
- Seite 12 CE-Bedienanleitung Sicherheitshinweise Die Anwendung und Wärme von elektrischen Schweißmaschinen ist mit Gefahren verbunden. Deshalb muss das Personal auf diese Gefahren und die Sicherheitsmaßnahmen zur Vermeidung möglicher Schäden aufmerksam gemacht werden. Der Anwender muss sich außerdem mit den im Betrieb geltenden Sicherheitsvorschriften vorher vertraut machen.
- Seite 13 ¦ Keine explosiven Flüssigkeiten, Stäube oder Gase durch das Schweißen oder Schneiden erhitzen. Explosionsgefahr besteht auch, wenn scheinbar harmlose Stoffe in geschlossene Behältern einen Überdruck aufbauen können, wenn sie erhitzt werden. Lärm der 70 dBA überschreitet kann dauerhafte Schädigung des Gehörs verursachen! ¦...
