4. Se etter et eksisterende hull med gummiforing i
kjøretøyets brannvegg. Hullet må ha en diameter på 9,8
med mer eller større.
FORSIKTIG
KKE bor noe hull for du har foretatt en visuell
inspeksjon for å fastslå at området rundt hullet
som skal bores er fritt for hindringer, som
bremseslanger, forbindelsesledd eller ledninger
på begge sider av brannveggen.
5. Dersom det ikke finnes et hull på 9,8 med mer, se
etter et sted som tilfredsstiller disse betingelsene for å
bore:
• IKKE plasser et hull på et sted der det blir
belastning på ledningssetter når det er installert,
eller at det kan påvirke eller bli lagt bak gasspedalen,
bremsepedalen, clutchpedalen, parkeringsbremsen
eller tilknyttet mekanikk.
MERK: Dersom hullet må bores gjennom teppebelegg
og/eller isolasjon, trekke teppet og/eller isolasjonen til-
bake og ut av veien. Etter at hull er boret, merk baksiden
av teppet og/eller isolasjonen der ledningssettet vil
komme gjennom. Merk stedet som skal skjæres med en
"X" og kutt langs "X"-en med en skarp kniv. Trekk ledn-
ingssettet gjennom hullet som er boret og skjær i teppe
og/eller isolasjon. Sett tilbake teppet og/eller isolasjonen.
Dette gjør det mulig med en pen reparasjon dersom plo-
gen noen gang skal fjernes. Sett ganske enkelt et
stykkekraftig tape på baksiden av teppet, og trykk på
plass. Dette vil praktisk talt skjule kuttet i teppet der ledn-
ingssettet kom gjennom.
6. Bor et hull på 9,8 med mer gjennom kjøretøyets
brannvegg.
FORSIKTIG
Sørg for at ledningssettet har avstand til
bevegelige deler, skarpe kanter og området med
ekstrem varme for å unngå elektriske feil og
brann.

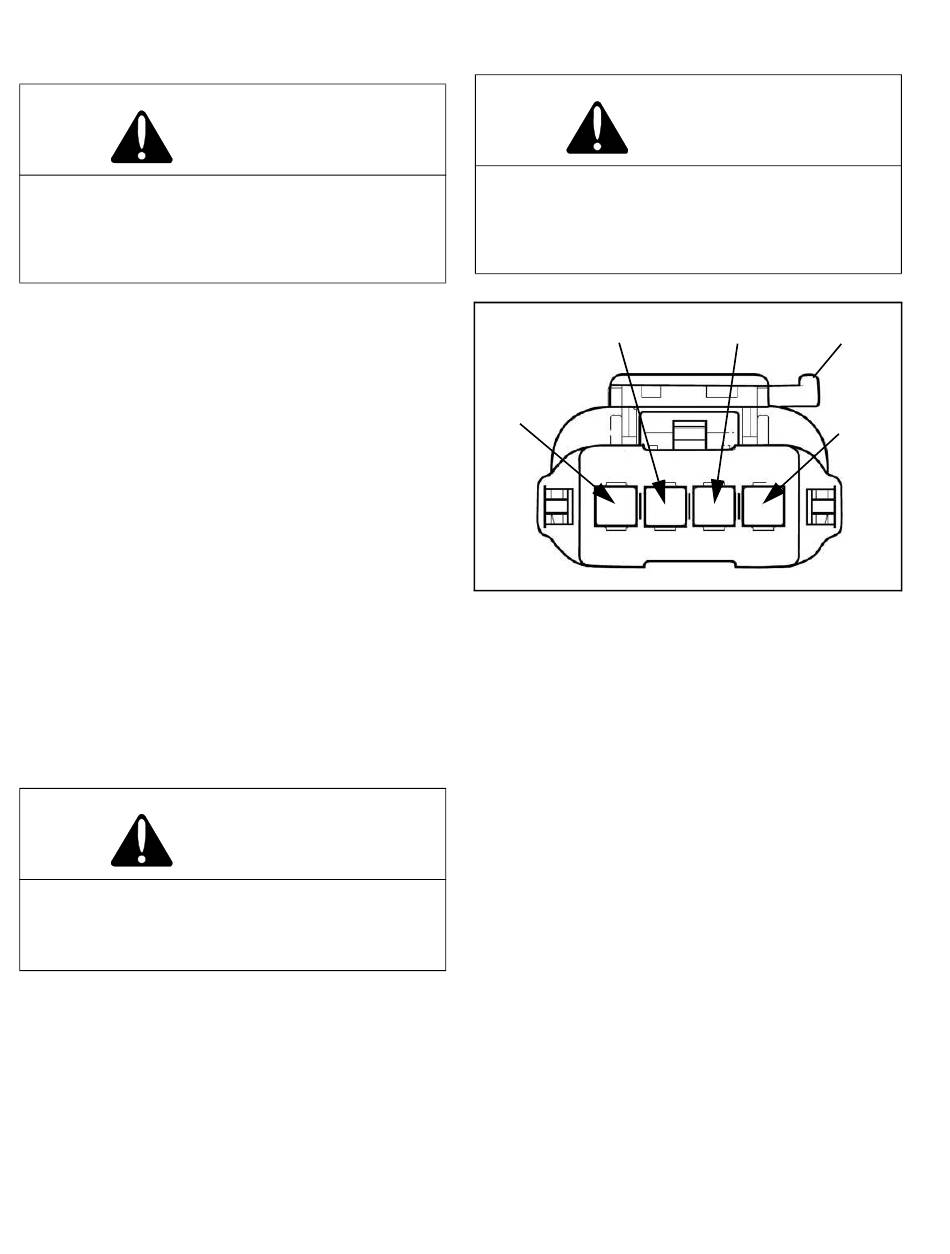

7. Fjern blå pin-lås fra hun-kontakter. Trykk pin på hver
ende av de fire ledningene inn i baksiden av tilkoblingen
(enden med den tilbaketrukne lys blå foreseglingen). (Se
figur 1-4 for plassering av pin).
40
MERK: Plasseringen av tilkoblingspin er merket på siden
som er motstående til den røde, sekundære låsetappen.
FORSIKTIG
De fire ledningene MÅ settes inn i de riktige
hullene i tilkoblingsenheten. Dersom ledningene
ikke blir plassert
tilkoblingsenheten kan det føre til feil på
senderen.
GUL
HVIT
1
Figur 1-4
8. Kontroller plasseringen av ledninger ved å koble til
ledningssettet på ProControl™. Dersom ledningsfargene
ikke stemmer, sammenlign plasseringen med figur 1-4.
9. Om nødvendig, bruk Sno-Way® EIS™
pinfjerningsverktøu 96108632 eller tilsvarende for å
trykke kontaktene inn i tilkoblingsenheten til det høres
eller føles et svakt "klikk". Inspiser tilkoblingene visuelt
for å være sikker på at alle pin er festet hele veien, og
trekk svakt i ledningen for å kontrollere at kontaktene er
låst på plass. Dersom ingen pin komme ut av
tilkoblingene er alt riktig installert.
10. Reinstaller den blå pin-låsen som ble fjernet i trinn 7.
11. Etter at alt ledningsopplegg er korrekt plassert,
kontroller det hele for å være sikker på at alle
ledningssett går klar av alle hindringer og skarpe
objekter, og at de ikke er i nærheten av områder med
kraftig varme. Fest ledningssettene sikkert med strips
(følger med) for å være sikker på at ledningssettene
holder seg på plass.
12. Etter at alle ledningssett er på plass og alle elektriske
tilkoblinger er gjort, sett på plass pumpedeksler og fest
utstyret som holder dekslet på plass.
i de riktige hullene
SEKUNDÆR
GRØNN LÅSETAPP
2 3
4
i
BRUN
