Installasjon Av Kontrollledningssett (Procontrol Tm Med Ledninger) - Sno-Way Procontrol 99100993 Installations- Und Bedienungshandbuch

1. Kontroller at tilkoblingen til kjøretøyets støtfanger er
på plass og at kjøretøyet leverer strøm med 12V DC.
Kontroller også at tilkoblingene med 14 og 4 pin (når den
er tilstede) er koblet
strømforsyningsenheten.
2. Start ved å sette senderen ProControl™ i paring-
modus ved på trykke på knappene for On og Timer (to
knapper under LCD-skjermen) samtidig til "Paring
Remote" blir vist på senderens LCD-skjerm.
MERK: Se kapitlet "DRIFT" for ekstra informasjon om
knappene.
3. Plasser en metallgjenstand over kodelæringsdelens
2-pins kontakt på mottakermodulen. (Se figur 1-1).
4. LCD-skjermen på senderen for ProControl™ skal nå
vise "Paired Plow" (Plogen paret). Trykk en gang på
strømbryteren for å
ProControl™ vil gi fra seg en pipelyd to ganger, og LDC-
skjermen blinker "Pairing Complete" (Paring fullført).
MERK: I motsetning til tidligere generasjoner trådløs kon-
trollenhet trenger ikke mottakermodulen på ProControl™
å slettes for gammel informasjon for den pares med en
ny sender. Dersom mottakermodulen på noe tidspunkt
blir koblet fra eller strømtilførselen blir avbrutt vil ProCon-
trol™-senderen vise "lost connection" (mistet forbin-
delse) på LCD-skjermen.
Installasjon av kontrollledningssett
TM
(ProControl med ledninger)
MERK: Trådløse kontrollsystemer har ikke behov for
installasjon av kontrollledningssett. Eiere av trådløse
systemer kan gå tilbake til forrige kapitel.
1. Fjern delene for ledningssettet fra posen med
ledningssettdeler som er med i kontrollpakken.
2. Trekk de 4 ledningssettene på mottakerenheten til
ledningssettet på strømtilførselsenheten. Trykk på plass
der det er nødvendig
strømtilførselsenheten. Kontroller at ledningssettet er
festet i klemmen for strømledningssettet, og fortsett å
løpe sammen
strømtilførselsenheten. La det være igjen plass for å
koble ledningssettet
Kontroller at kabelen går klar av klempunkter og
låsemekanismer. Overflødig ledning må beholdes, og
festet under pumpedekslet. (Se figur 1-3a & 1-3b for 22,
26, 29/32-seriene.) (Se figur 1-3c for MegaBlade-
seriene.)
fra mottakermodulen
fullføre paringprosessen.
på ledningssettet
med ledningssettet
til kjøretøyets ledningssett.
HOVED
LEDNINGSETT
til
HOVED
LEDNINGSETT
KLEMME
på
for
MERK: Dette systemet har ikke noe separat lagrings-
deksel. Det har en kombinasjon av han og huntilkoblinger
som tillater egnet lagring når plogen ikke er i bruk. Plugg
ganske enkelt sammen han- og huntilkoblingene for
lagring.
3. Bestem en rute for ledningssettet på 3,7 m fra
kjøretøyets støtfanger på førersiden av strømenheten
gjennom kjøretøyets motorkasse til førerhuset.

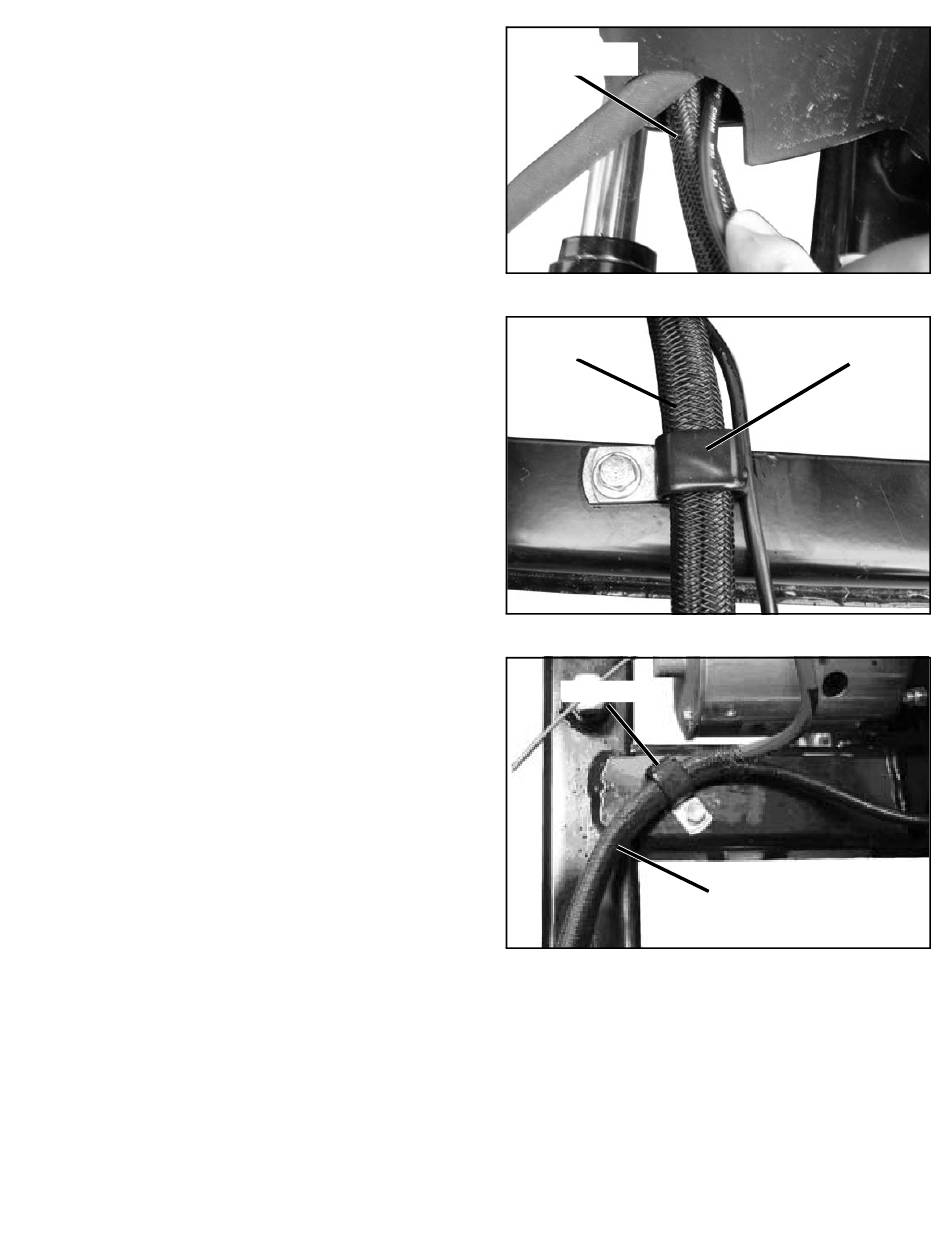

Figur 1-3a
KLEMME
Figur 1-3b
HOVED
LEDNINGSETT
Figur 1-3c
39
