Bedienungsanleitung: RC Switch, RC Power Switch
Der Schaltzustand wird durch eine grüne LED (sichtbar durch die Öffnung auf der Seite des RC Switch)

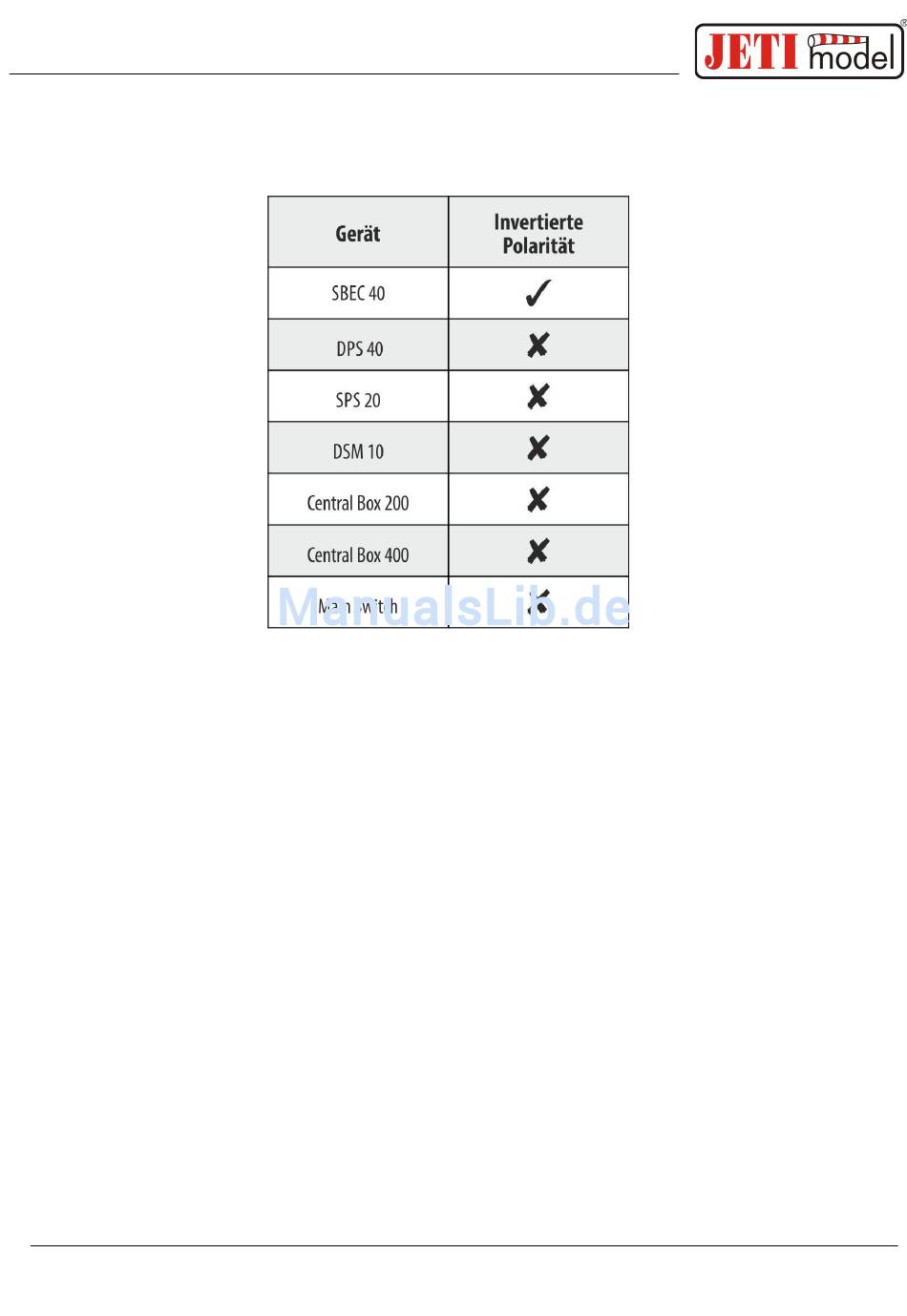

angezeigt. Die Polarität des Schalters ist spezifisch für verschiedene JETI model Produkte. In der Tabelle
unten finden Sie eine Liste von mehreren unterstützten Geräten und den RC-Schalter-Einstellungen für die
Polarität.
2. Anschlüsse
Im normalen Betrieb wird der Steckplatz „Ext" nicht als Ausgang genutzt. Dieser Steckplatz ist für das
Binden an den JETI DS/DC Sender vorgesehen, außerdem für evtl. Updates und den Anschluß der JETI
Box. Die Stromversorgung kann beliebig über den "EXT." oder den Schaltsteckplatz erfolgen.
● RC Switch
Der Schaltausgang ist als "signal line" Ausgang (Schaltgeber für Zusatzgeräte wie Central Box
usw.) konfiguriert.
● RC Power Switch
Die Stromversorgung wird zweiadrig angeschlossen, der Pluspol wird geschaltet und der
Minuspol wird durchgegeben. Für RC-Anlagen mit einer Stromaufnahme von max. 5A
Dauerstrom kann der RC Power Switch mit dem UNI/JR Stecksystem verwendet werden. Für
RC-Anlagen mit einem Dauerstrom größer als 5A wird der RC Power Switch mit dem MPX
Stecksystem empfohlen. Dabei ist der MPX Stecker für die Akkuseite und die MPX Buchse für
die RC-Anlagenseite vorgesehen.
Der maximal zulässige Strom sollte in keinem Fall überschritten werden (Siehe Kapitel 3
„Technische Daten")
