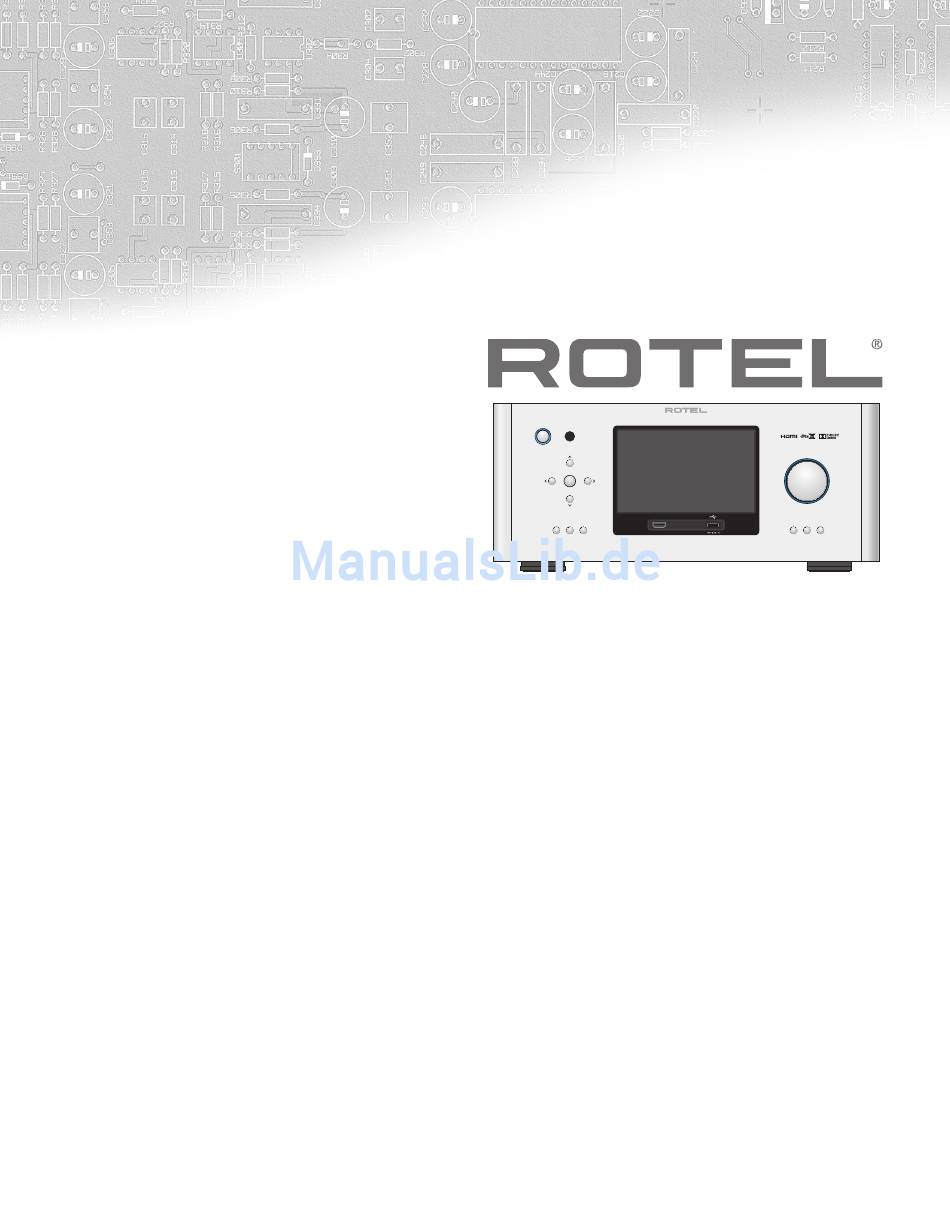

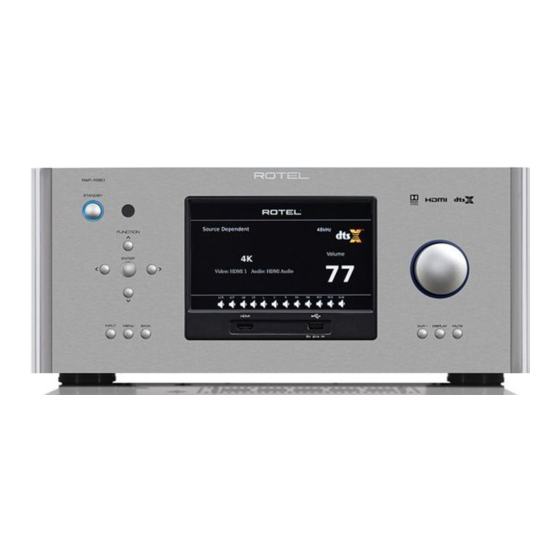

Seite 1 RAP-1580 STANDBY FUNCTION ENTER HDMI INPUT MENU BACK SUR+ DISPLAY MUTE RAP-1580 Surround Amplified Processor Surround Amplificateur Processeur Surround-Verstärker-Prozessor Procesador de Sonido Envolvente Surround Versterker Processor Processore Surround Surroundprocessor Owner’s Manual Процессор окружающего звука Manuel de l’utilisateur Bedienungsanleitung Manual de Instrucciones...
Seite 53 Die Firma Rotel . . . . . . . . . . . . . . . . . . .
Seite 54 Das Ausrufungszeichen in einem gleichseitigen Dreieck weist den Leser auf wichtige Betriebs- und Wartungshinweise in der dem Gerät beiliegenden Literatur hin. Rotel-Produkte entsprechen den internationalen Richtlinien über die Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (Restriction of Hazardous Substances (kurz RoHS genannt)) und über Elektro- und Elektronik-...
Seite 55: Wichtige Sicherheitshinweise
Deutsch Wichtige Sicherheitshinweise Hinweis Der RS232-Anschluss ist nur von autorisiertem Personal zu nutzen. WARNING: Im Innern des Gerätes befinden sich keine vom Bediener zu wartenden Teile. Alle Service- und Wartungsarbeiten müssen von qualifiziertem Fachpersonal durchgeführt werden. FCC-Information WARNUNG: Dieses Gerät darf nur in trockenen Räumen betrieben werden. Zum Schutz vor Feuer oder Dieses Gerät wurde getestet und erfüllt die Bestimmungen für Digitalgeräte der Klasse B gemäß...
Seite 56: Die Firma Rotel
Mülldeponien und Gewässer möglichst wenig belasten. • Analoger Bypass-Modus für reines 2-Kanal-Stereo ohne Digitalver- Rotel ist stolz darauf, seinen Beitrag zu leisten. So konnten wir den Bleianteil arbeitung. in unserer Elektronik durch bleifreies Löten reduzieren. Unsere neuen Class-D-Verstärker (nicht digital) arbeiten bis zu 5-mal effizienter als ältere •...
Seite 57: Aufstellung Des Gerätes
Vibrationen aus. Stellen Sie es auf ein Regal, so muss dies ON-SCREEN-Menüsystems konfiguriert werden. Wir empfehlen, dieses stabil genug sein, um das Gewicht des RAP-1580 zu tragen. Menü nach Anschluss jeder Quelle aufzurufen und diese nach Ihren Wünschen zu konfigurieren. Weitere Informationen entnehmen Sie bitte Platzieren Sie das Gerät in der Nähe der anderen Geräte in Ihrem System...
Seite 58: Audioein- Und -Ausgänge
„GND“ gekenn zeichneten Schraubklemme links neben den USB-Buchse an Ihrem Computer. Digitaleingängen. Der RAP-1580 unterstützt sowohl USB Audio Class 1.0 als auch USB Audio Tuner-Eingänge Class 2.0. Bei Windows-Computern ist für USB Audio Class 1.0 keine Der Prozessor besitzt ein Paar analoge Cinch-Audioeingänge zum Anschluss Treiberinstallation erforderlich.
Seite 59: Frontseitiger Usb-Eingang
Lassen Sie sich bezüglich Infrarotsendern und -empfängern von Ihrem Netzeingang autorisierten Rotel-Fachhändler beraten. Ihr Rotel-Prozessor wird im Werk so eingestellt, dass er der in Ihrem Land Rearseitiger USB-Stromanschluss üblichen Wechselspannung (Europa: 230 Volt/50 Hz, USA: 120 Volt/60 Hz) entspricht. Die Einstellung ist an der Geräterückseite angegeben. Schließen The rear USB port supplies 5V for charging or powering USB devices, Sie das Gerät nur mit dem beiliegenden Netzkabel an den rückseitigen...
Seite 60: Endstufen
Subwoofers. Beide SUB-Ausgänge liefern dasselbe Signal. Benutzen Sie für einen Subwoofer einen der beiden Anschlüsse. Nutzen Sie zum Anschließen Führen Sie das Kabel vom RAP-1580 zu den Lautsprechern. Lassen Sie sich von zwei Subwoofern beide Anschlüsse. genügend Raum, damit Sie die Komponenten bewegen können und so einen freien Zugang zu den Lautsprechern sicherstellen.
Seite 61: Anschließen Eines Monitor
Anschließen eines iPod/iPhone Siehe Figure (Abb.) 10 Siehe Figure (Abb.) 7 Verbinden Sie einen der HDMI-Ausgänge des RAP-1580 mit dem HDMI- Schließen Sie den iPod/das iPhone an die frontseitige USB-Buchse an. Eingang Ihres TV-Monitors. Der RAP-1580 ist mit zwei HDMI-Ausgängen HINWEIS: Die Audioeingänge CD, PHONO, XLR, MULTI, USB,...
Seite 62: Überblick Über Die Tasten Und Bedienelemente
LAUTSP.-PEGEL. Drücken Sie diese Taste umschalten zwischen TFT und TV-Anzeigemodus. MEM-Taste MENU/SETUP-Taste Diese Taste wird für den Betrieb des RAP-1580 nicht genutzt. Navigationstasten/ENTER-Taste LIGHT-Taste Mit Drücken der MENU/SETUP-Taste erscheinen das OSD-Menüsystem im Frontdisplay und der OSD-aktivierte HDMI-Ausgang. Drücken Sie die Drücken Sie diese Taste, um die Hintergrundbeleuchtung der Fernbedienung...
Seite 63: Manuelle Auswahl Der Surroundmodi
Lautsprechereinstellungen auch Subwoofer), ohne Surround-Verarbeitung. Alternativ kann ein DSP-Modus aktiviert werden, werden die analogen • 2-Kanal-Wiedergabe von Dolby-Digital 5.1- oder DTS-Aufnahmen Eingangssignale von den Digitalprozessoren des RAP-1580 in Digitalsignale (Downmix). umgewandelt. Hierbei sind alle Features aktiv (einschließlich Bass- Management-Features wie Einsatzfrequenz, Subwoofer-Pegel, EQ-Einstellungen •...
Seite 64: Usb-/Ipod-Betrieb
Eine umfangreichere ON-SCREEN-Menüführung wird mit Drücken der SETUP- Taste auf der Fernbedienung bzw. der MENU-Taste aufgerufen. Diese OSD-Menüs helfen Ihnen bei der Konfiguration und dem Setup des RAP-1580. USB-/iPod-Betrieb Im Allgemeinen werden die beim Konfigurationsprozess durchgeführten Einstellungen als Voreinstellungen gespeichert und müssen dann während Anschluss von iPod/iPhone des normalen Betriebes nicht mehr vorgenommen werden.
Seite 65: Konfigurieren Der Eingänge
2.0 ist die Installation eines PC-Treibers erforderlich. Weitere Informationen EINGANGS-SETUP entnehmen Sie bitte dem Abschnitt PC-USB in dieser Bedienungsanleitung. TRIGGER: Der RAP-1580 verfügt über drei 12V TRIG-Ausgänge. Diese sind mit INPUT SETUP 1 – 3 gekennzeichnet. Diese geben bei Bedarf ein 12V-Gleichspannungssignal...
Seite 66: Multi-Eingang
RAP-1580 Surround-Verstärker-Prozessor Da Dolby- und DTS-Quellen erfasst und automatisch decodiert werden, wird AUDIOVERZÖGERUNG sind hier nicht aufgeführt, da diese im Zusammenhang dem Gerät über die Voreinstellung mitgeteilt, wie ein 2-Kanal-Stereosignal mit der Digitalverarbeitung stehen. zu verarbeiten ist. Beispielsweise haben Sie als Eingang CD gewählt und als Voreinstellung 2-Kanal-Stereo, für die mit dem DVD-Spieler und der...
Seite 67: Lautsp.-Konfiguration
Deutsch aufgenommenen Bassinformationen wieder. Der Subwoofer spielt Sie können das Gerät über das Menü LAUTSP.-KONFIGURATION so die Tieftonsignale des normal-Kanals. Die Ansprüche an die anderen konfigurieren, dass die Möglichkeiten der zu Ihrem System gehörenden Lautsprecher und deren Verstärker sind dagegen größer Lautsprecher optimal genutzt werden.
Seite 68: Detail. Einst. Lautsprecher
RAP-1580 Surround-Verstärker-Prozessor die hinteren Lautsprecher eine begrenzte Basswiedergabe oder möchten eine andere Einsatzfrequenz bekommen soll. Diese Einstellung bezieht sich Sie die Tiefbasssignale zum Subwoofer weiterleiten, verwenden Sie die NUR auf die umgeleiteten Bassanteile. Einstellung KLEIN. HINWEIS: Bei der Einstellung AUS (steht nur für den Subwoofer zur Verfügung) wird ein Full-Range-Signal zu Ihrem Subwoofer gesendet,...
Seite 69: Lautsp.-Pegel
Deutsch Nutzen Sie die Pfeiltasten nach oben/unten, um zum aktuellen Surroundmodus Setzen Sie sich in die normale Hörposition und schalten Sie den Testton zu gehen, und die Pfeiltasten nach links/rechts, um den Subwoofer-Pegel auf die verschiedenen Lautsprecher. Nutzen Sie einen der Lautsprecher als für den aktuellen Surroundmodus einzustellen.
Seite 70: Lautspr.-Verzögerung/Abstand
VERLASSEN, um die Bildschirmanzeige zu verlassen und in den normalen AUTOM. ABSCHALTUNG: Hier können Sie die Zeit einstellen, die das Betriebsmodus zu schalten. Gerät aktiv bleibt, wenn es nicht im Betrieb ist. Der RAP-1580 schaltet nach der eingestellten Zeit automatisch in den Standby-Modus. Sonstige Einstellmöglichkeiten Gültige Einstellungen sind: Disable, 1 Hour, 2 Hours, 4 Hours.
Seite 71: Netzwerkkonfiguration
RAP-1580 erfolgen, so wählen Sie PRE-OUT AN. der RAP-1580 wie folgt: Wird beispielsweise gerade Musik von einem Player zu OPT1 gestreamt, während der RAP-1580 über die HINWEIS: Entscheiden Sie sich nur für den HDMI-Audioausgang, so Fernbedienung in den Standby-Modus geschaltet wird, und ist OPT1...
Seite 72: Störungssuche Und -Beseitigung
• Stellen Sie sicher, dass für AUDIO-MOD. im Menü VIDEO-SETUP die • Stellen Sie sicher, dass der RAP-1580 und die Fernbedienung auf Einstellung PRE-OUT AN gewählt worden ist. denselben Code eingestellt sind (entweder Code 1 oder Code 2). Kein Ton von den Digitalquellen •...
Seite 73: Technische Daten
431 x 192 x 470 mm Höhe der Gerätefront 4 HE (177,0 mm) Nettogewicht 22,8 kg Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderungen in Technik und Ausstattung vorbehalten. Rotel und das Rotel HiFi-Logo sind eingetragene Warenzeichen von The Rotel Co, Ltd., Tokio, Japan.
