Anschlussbelegung; Anschluss Aux; Anschluss Pistole - ITW Gema OptiStar CG07 Betriebsanleitung

2
3
PE
1
2
1
3
PE
3
2
4
1
PE
5
6
Handpistolensteuerung OptiStar CG07
V 10/07
Filtereinheit
Fluidluft

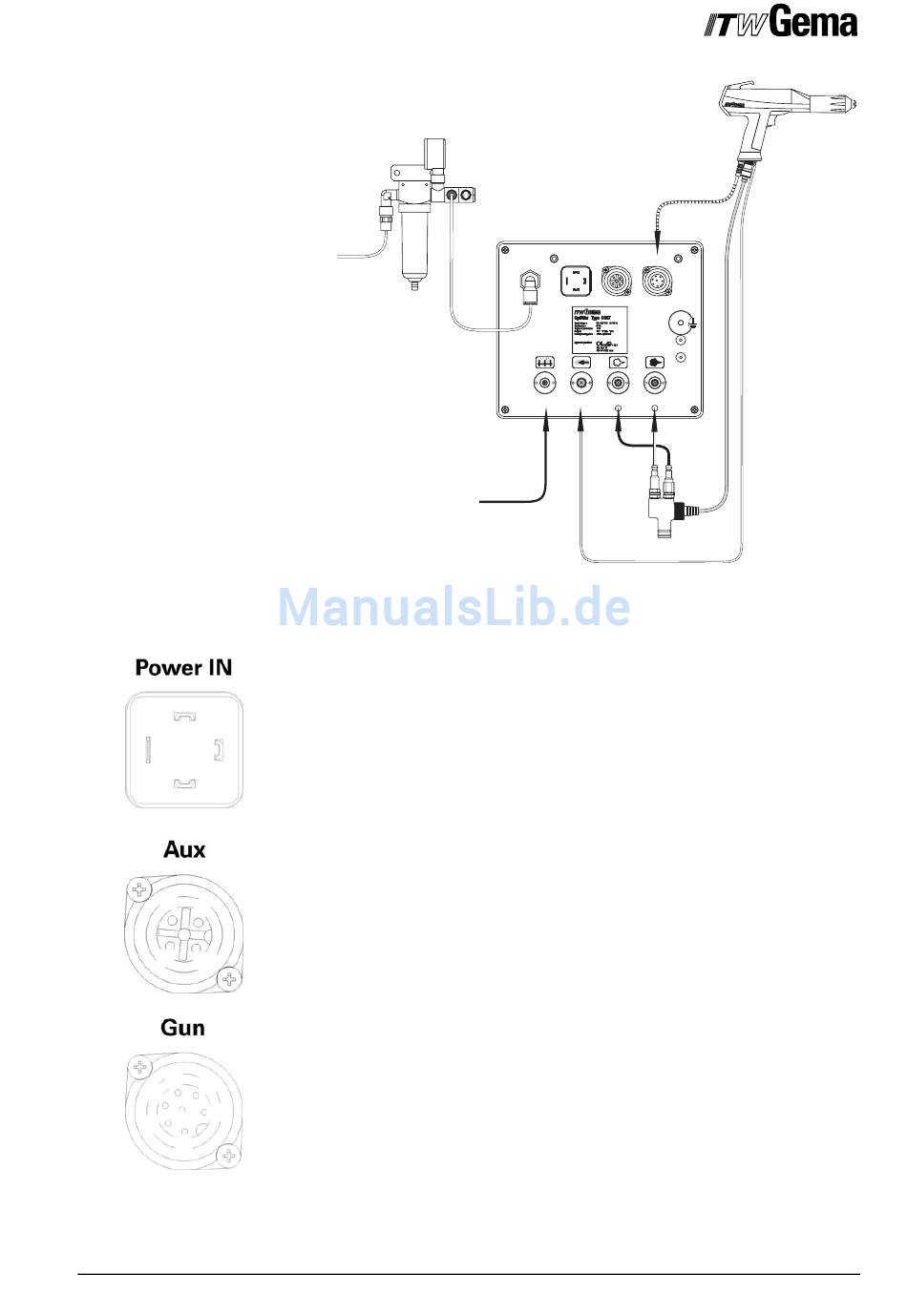

Anschlussanleitung - Übersicht

Anschlussbelegung

Anschluss Power IN
1 Neutralleiter (Spannungsversorgung)
2 Phase (100-240 VAC)
3 Ausgang Vibrator oder Rührwerk
PE Erde PE

Anschluss Aux

1 Ausgang Vibrator, Leiter
2
Neutralleiter
3 Nicht verwendet
PE Erde PE

Anschluss Pistole

1 Masse
2 Fernbedienung 1 (GM02)
3 Masse
4 Trigger
5 Fernbedienung 2 (GM02)
6 Oszillator
PE Erde PE
Pistole
Air supply IN Power IN Aux Gun
2.1 2.2 2.3
6 - 10 bar
87 - 145 PSI
1.5 1.4 1.3 1.2
Injektor
Inbetriebnahme und Bedienung • 27
