44 • Fehlerbehebung
V 10/07
5. Steuergerät in umgekehrter Reihenfolge wie beschrieben zu-
sammensetzen und montieren
6. Netzkabel wieder einstecken

Frontplatte austauschen

1. Schrauben an der Frontseite des Gehäuses lösen
2. Alle Stecker von der Frontplatte ausstecken
3. Frontplatte austauschen
4. Frontplatte und Steuergerät in umgekehrter Reihenfolge wie
beschrieben zusammensetzen und montieren
Achtung:
Die Stecker für die Motoren sind gemäss Beschriftung einzuste-
cken!
5. Netzkabel wieder einstecken
Hinweis:
Bei eventuellen Problemen oder Unsicherheiten, bitte kontaktieren
Sie den ITW Gema-Kundendienst!
Vibrator
Förderluft
Ventil
Leer
Leer
Leer
Leer

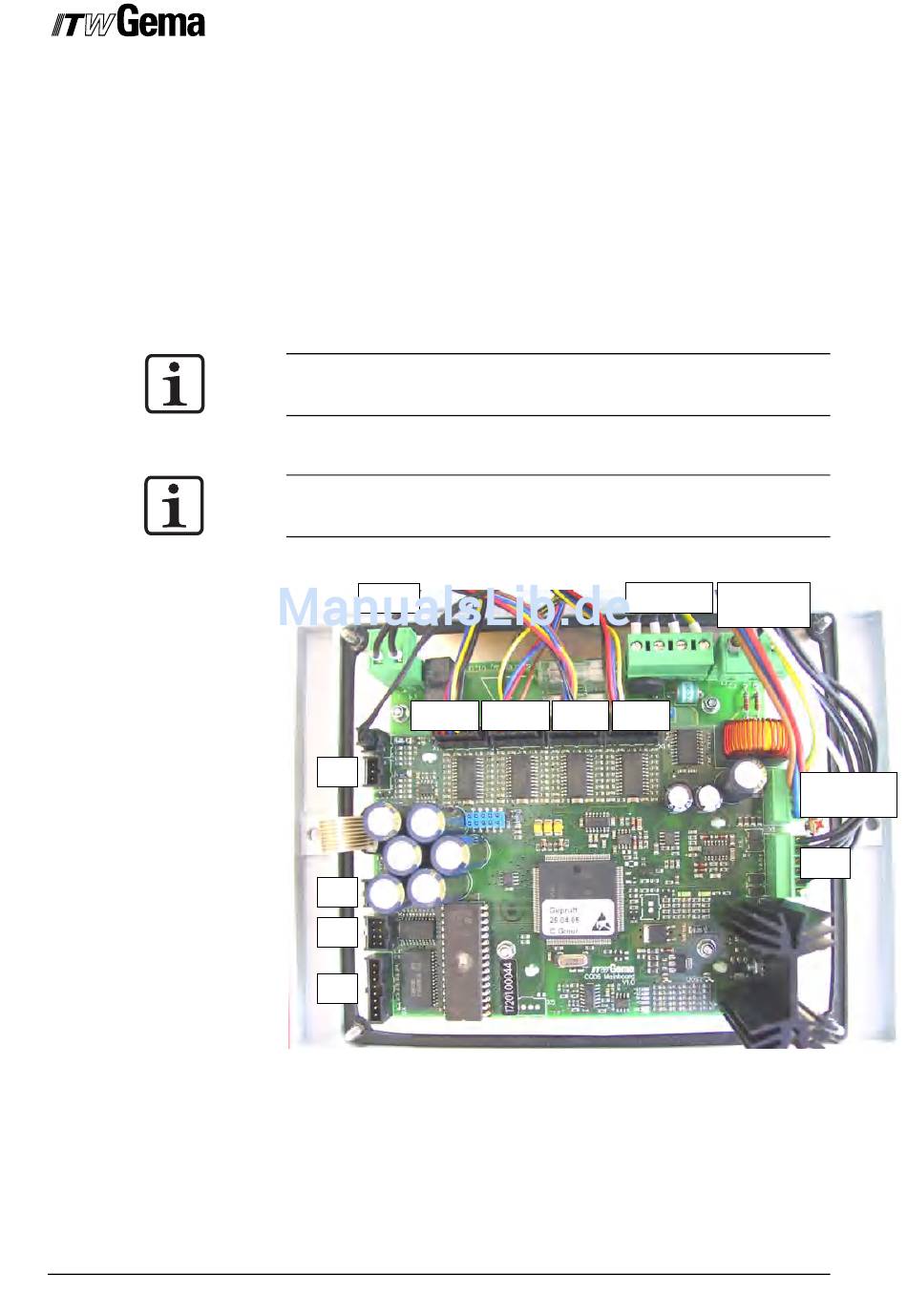

OptiStar CG07 - Konfektion Mainboard
Netzeingang
Zusatzluft Spülluft
Fluidluft
Handpistolensteuerung OptiStar CG07
Netzteil
Eingang (AC)
Netzteil
Ausgang (DC)
Pistole
