Bedienungs- und Anzeigeelemente

Anzeigen und LEDs

Handpistolensteuerung OptiStar CG07
V 10/07
L1
A1
L3
A3
A5
L13
L14

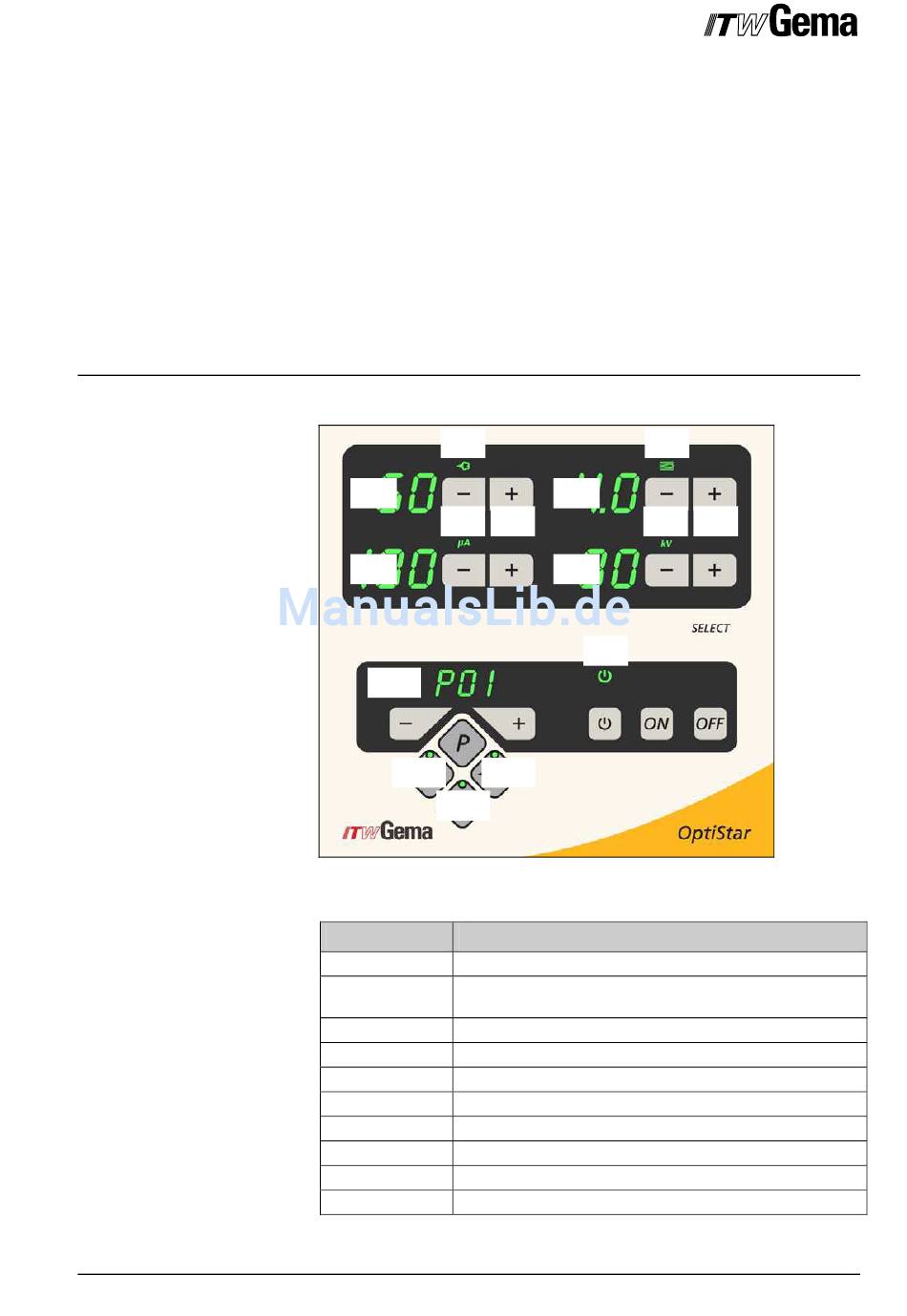

Handpistolensteuerung OptiStar CG07 - Anzeigen und LEDs
Bezeichnung

Funktion

A1-A4 Anzeige von Istwerten, Sollwerten, Systemparametern
Anzeige von Programmnummern, Fehlerdiagnose-Codes
A5
und Statusinformationen
L1 Pulverausstoss (Anzeige in %)
L2 Gesamtluftmenge (Anzeige in Nm³/h)
L3 Sprühstrom (Anzeige in µA)
L4 Fluidisierung (Anzeige in Nm³/h)
L5 Hochspannung (Anzeige in kV)
L6 Elektrodenspülluft (Anzeige in Nm³/h)
L7 Aktivierung Vibration/Fluidisierung
L13 Applikation für flache Teile aktiv
L2
A2
L4 L5
A4
L7
L15
Bedienungs- und Anzeigeelemente • 21
L6
