EURORACK GO BRACKET
Das Go Bracket wurde entwickelt, um zwei Behringer Go Eurorack-Gehäuse zu einem einzigen, vierreihigen 560
TE-Gehäuse zu verbinden.
Im Paket enthalten sind zwei Halterungen, eine für die linke und eine für die rechte Seite, zwölf Schrauben und
zwei aufklebbare Gummipolster für die Füße.
Es wird empfohlen, die Installation bei leerem Gehäuse vorzunehmen.
Bitte beachten Sie, dass die zu entfernenden Schrauben auch die Rackschienen halten, so dass beim Entfernen
und Wiedereinsetzen Vorsicht geboten ist. Wenn sich die Schienen verschieben, sollten sie bei der Installation
wieder sorgfältig auf das entsprechende Schraubenloch ausgerichtet werden.
Installation
1. Ziehen Sie die Schutzfolie von den Gummipolstern ab und befestigen Sie sie vorsichtig an den Füßen
der Halterungen.
2. Beachten Sie, dass die Polster einen starken Klebstoff verwenden und die Schutzfolie eventuell nicht so
leicht entfernt werden kann.

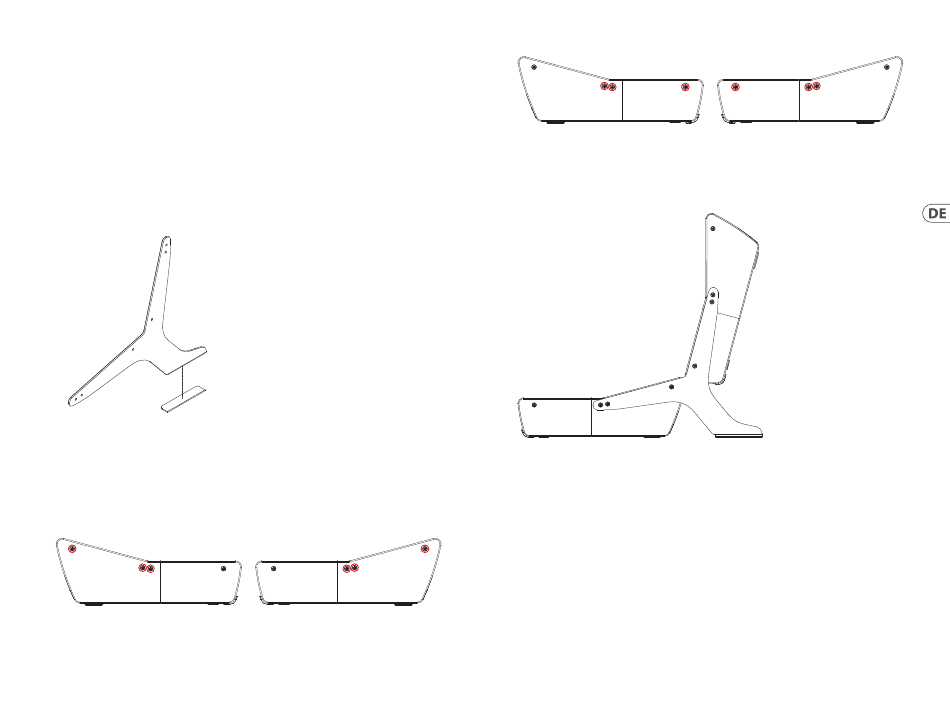

3. Stellen Sie die beiden Go-Gehäuse mit den Enden nach oben auf eine ebene Fläche. Zur Veranschaulichung
wird hier die rechte Halterung montiert
4. Entfernen Sie die drei gekennzeichneten Schrauben an jedem Gehäuse und achten Sie darauf, dass sich die
Rackschienen nicht verschieben..
Unteres gehäuse links Unteres gehäuse rechts
Oberes gehäuse links
5. Finden Sie die richtige Halterung für die betreffende Seite.
6. Befestigen Sie die Halterung vorsichtig mit den mitgelieferten Schrauben an den Gehäusen. Ziehen Sie sie
an, sobald alle Schrauben und Löcher ausgerichtet sind.
Fertig montierte rechte halterung
7. Drehen Sie die Gehäuse vorsichtig um.
8. Wiederholen Sie die Schritte 4 - 6 auf der anderen Seite des Gehäuses
Ihr doppeltes Go Case ist jetzt einsatzbereit.
Quick Start Guide
Oberes gehäuse rechts
