EURORACK GO BRACKET
Klamra Go została zaprojektowana, aby połączyć razem dwie obudowy Behringer Go Eurorack w celu
stworzenia pojedynczej, czterorzędowej obudowy o przestrzeni montażowej 560 HP.
W opakowaniu znajdują się dwie klamry – dla lewej i prawej strony, dwanaście śrub oraz dwie przyklejane
gumowe podkładki służące jako stopy.
Zalecana jest instalacja klamer, gdy obudowy są puste.
Prosimy pamiętać, że śruby, które należy odkręcić utrzymują również szyny obudowy w miejscu, więc należy
zachować ostrożność podczas ich odkręcania i wymieniania. Jeśli szyny przesuną się, należy je ostrożnie
wyrównać z powrotem przy pomocy odpowiedniego otworu na śrubę podczas instalacji.
Instalacja
1. Zdejmij pokrycie gumowych stóp i ostrożnie przyklej je do stóp obu klamr.
2. Używają one mocnego kleju, więc ich zdjęcie może nie być łatwe.
3. Postaw obie obudowy Go na jednym z brzegów, na płaskiej powierzchni. W celu ilustracji montowana jest
tutaj prawa klamra.

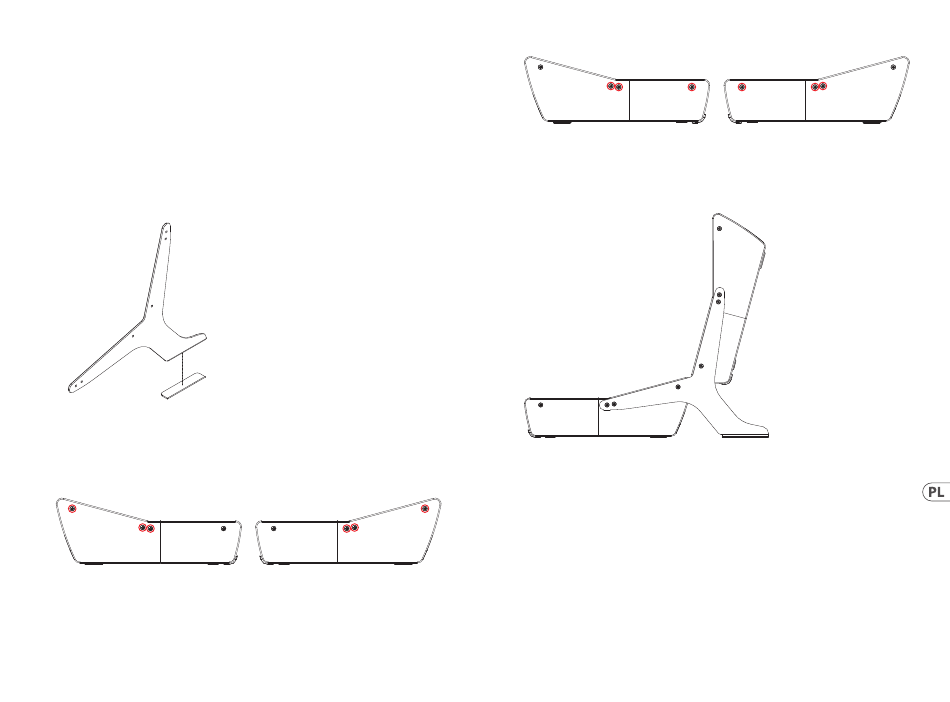

4. Odkręć trzy wskazane poniżej śruby z obu obudów, uważając aby nie przemieścić szyn obudowy.
Dolna obudowa lewa Dolna obudowa prawa
Górna obudowa lewa
5. Wybierz odpowiednią klamrę dla danej strony.
6. Używając śrub dołączonych w zestawie z klamrą, ostrożnie przymocuj klamrę do obudów. Dokręć je
do końca, gdy już wszystkie śruby oraz otwory będą dobrze dopasowane.
Przymocowana prawa klamra
7. Ostrożnie obróć obudowy na drugą stronę.
8. Powtórz kroki 4 – 6 na drugiej stronie obudowy.
Twoja podwójna obudowa Go jest teraz gotowa do użytku.
25
Quick Start Guide
Górna obudowa prawa
