EURORACK GO BRACKET
El Go Bracket ha sido diseñado para unir dos módulos Behringer Go Eurorack para forma un único módulo de
cuatro filas y 560 hp.
En el embalaje encontrará dos abrazaderas, uno para el lado izquierdo y otra para el derecho, doce tornillos y
dos parches adhesivos de goma para las patas.
Le recomendamos que realice la instalación mientras los módulos estén vacíos.
Tenga en cuenta que los tornillos que debe retirar también mantienen los rieles del rack en su sitio, así
que tenga cuidado a la hora de retirarlos y volver a colocarlos. Si los rieles se mueven, vuelva a alinearlos
cuidadosamente con los agujeros para tornillos adecuados durante la instalación.
Instalación
1. Separe el plástico de los parches adhesivos de goma y colóquelos cuidadosamente en las patas de
las abrazaderas.
2. Tenga en cuenta que usamos un potente adhesivo en estos parches, por lo que si los coloca mal será
complicado quitarlos.

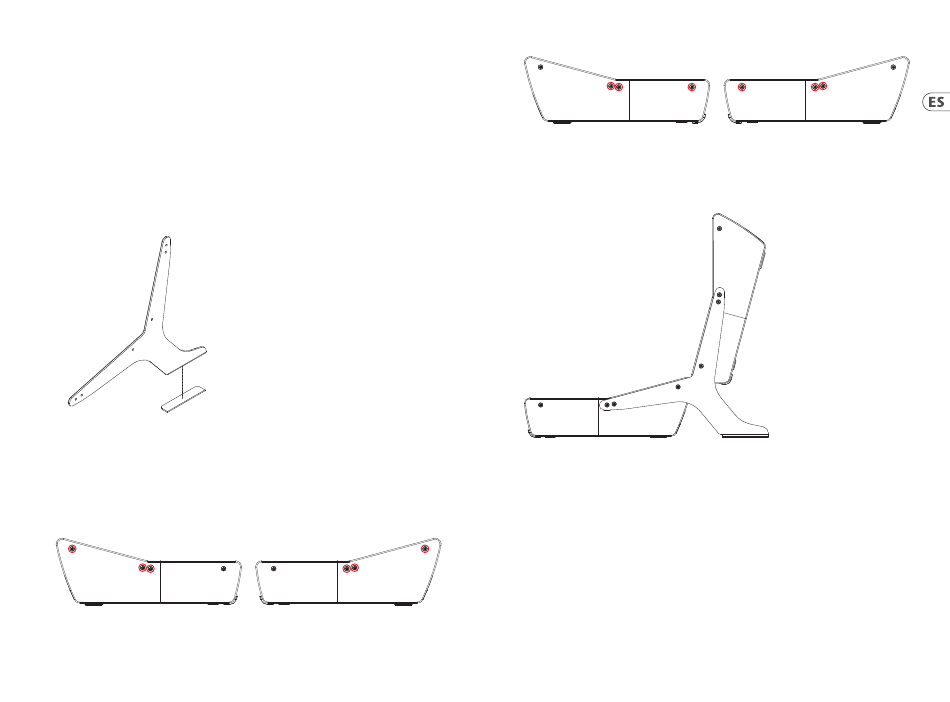

3. Coloque los dos módulos Go sobre sus extremos, en una superficie plana y nivelada. A efectos ilustrativos,
aquí le mostramos la abrazadera derecha
4. Retire los tres tornillos identificados de cada módulo, poniendo cuidado de que no se descoyunten los rieles
del rack.
Módulo inferior izquierdo Módulo inferior derecho
Módulo superior izquierdo
5. Localice la abrazadera correcta para el lateral en el que vaya a trabajar
6. Usando los tornillos que vienen con la abrazadera, sujete con cuidado la abrazadera a los módulos.
Apriételos una vez que haya alineado todos los tornillos con sus respectivos agujeros.
Abrazadera del lado derecho colocada
7. Dele la vuelva con cuidado a los módulos.
8. Repita los pasos 4 – 6 en el otro lado del módulo.
Su doble módulo Go ya estará listo para ser usado.
11
Quick Start Guide
Módulo superior derecho
