EURORACK GO BRACKET
De Go Bracket is ontworpen om twee Behringer Go Eurorack-cases samen te voegen tot één behuizing van
560 hp met vier rijen.
Het pakket bevat twee beugels, een voor links en een voor rechts, twaalf schroeven en twee opplakbare
rubberen pads voor de voeten.
Geadviseerd wordt de installatie uit te voeren met lege cases.
Houd er rekening mee dat de schroeven die worden verwijderd ook de rekrails op hun plaats houden, dus wees
voorzichtig bij het verwijderen en vervangen ervan. Als de rails bewegen, moeten ze tijdens de installatie
zorgvuldig opnieuw worden uitgelijnd met het betreffende schroefgat.
Installatie
1. Trek de rug van de rubberen pads en bevestig ze voorzichtig aan de voeten van de beugels.
2. Houd er rekening mee dat ze sterke lijm gebruiken, dus mogelijk niet gemakkelijk kunnen
worden verwijderd.

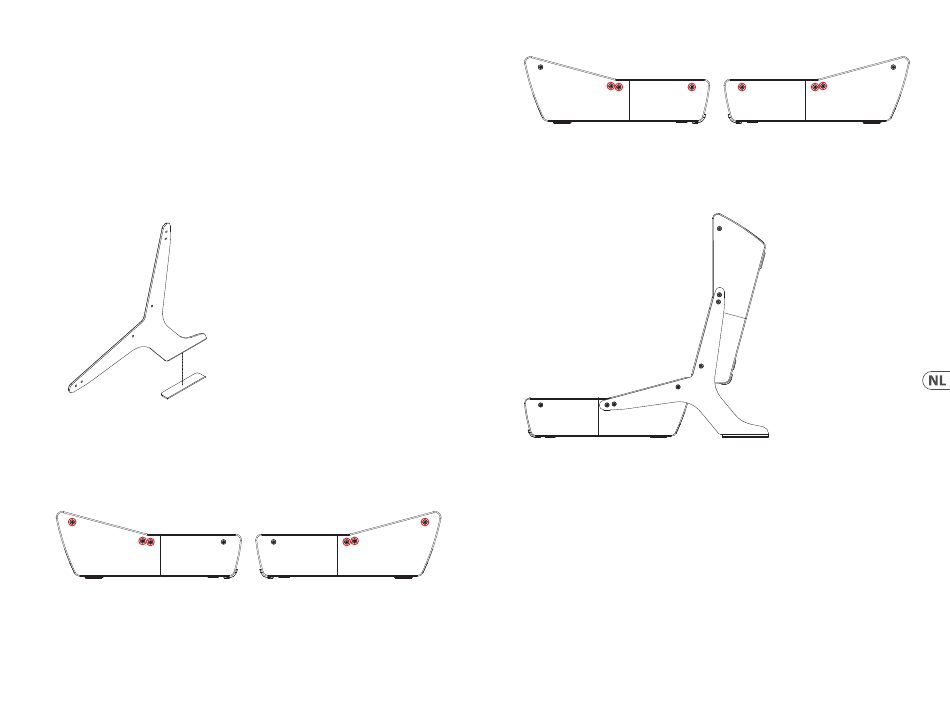

3. Plaats de twee Go-cases op hun zijkanten, op een vlakke ondergrond. Ter illustratie wordt hier de rechter
beugel gemonteerd.
4. Verwijder de drie betreffende schroeven van elke case en zorg dat de rails niet loskomen.
Onderkast links Onderkant rechts
Topkoffer links
5. Stel vast voor welke kant elke beugel is.
6. Bevestig de beugel voorzichtig aan de cases met behulp van de bij de beugel geleverde schroeven. Draai ze
vast zodra alle schroeven en gaten zijn uitgelijnd.
Rechter beugel gemonteerd
7. Draai de cases voorzichtig om.
8. Herhaal stap 4 – 6 aan de andere kant van de case.
De dubbele Go-case is nu klaar voor gebruik.
