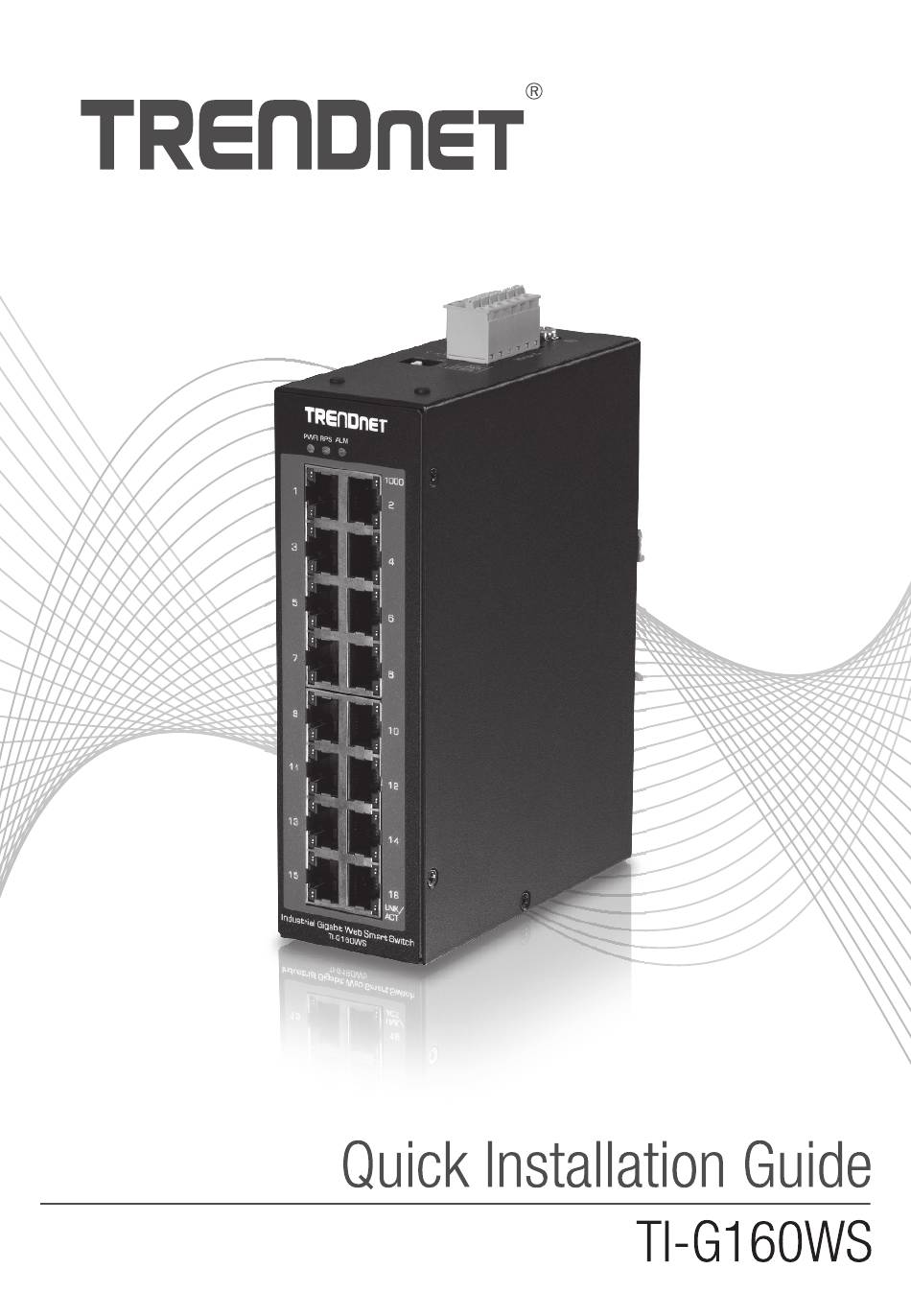

- Seite 1 TRErlDnET Quick Installation Guide TI-GI 60WS...
-
Seite 2: Inhaltsverzeichnis
Table of Content Deutsch . Bevor Sie anfangen 2. Schnellübersicht 3. Hardware-Installation 4. Hardwarekonfiguration 5. Zusätzliche Informationen... -
Seite 3: Bevor Sie Anfangen
1. Bevor Sie anfangen Paketinhalte • Tl-G160WS • Schnellinstallationsanleitung Mindestanforderungen • Stromversorgung (außer ModelleTl-M6024) • Networked computer • RJ-45 Netzwerkkabel Optionale Ausrüstunq .35 mm DIN-Schiene 2. Schnellübersicht... -
Seite 4: Hardware-Installation
3. Hardware-Installation Anmerkung: DerTI-GI 60WS kann auf einem Schreibtisch platziert Oderan der Wand/ mit einer DIN-Schieneangebracht werden. Befestiqunqsanleitung für DIN-Schiene 1. Befestigen Sie die DIN-Schiene am Tl-G160WS. 2. Positionieren Sie das Gerät vor der DIN-Schiene und haken Sie die Befestigungshalterung über dieOberseite derSchiene. 3. - Seite 5 4. IJmdas Gerät abzunehmen,ziehen Sie es bitte herunter, um es von der Unterseite der Schiene zu entfernen und drehen Sie es von der Schiene weg. Strom zuführen 1. Schließen Sie die Stromversorgung (separat erhältlich) an die inbegriffene Klemmleisten an (wie unten abgebildet) und ziehen Sie die Schrauben Anmerkung: Polaritäten müssen übereinstimmen.
-
Seite 6: Überschreitun
Sicherheitsanmerkung • Schalten Sie das Gerät aus, bevor Sie ein Modul Oderein Kabel anschließen. Die korrekte Versorgungsspannung(12 - 60 V DC) befindet sich auf dem Produktetikett. Prüfen Sie die Spannung Ihrer Stromquelle, um sicher zu stellen, dass Sie das korrekte Teil verwenden.Verwenden Sie KEINE Spannung, welche die auf dem Produktetikett angegebene Spannung von 12 —60 V DC überschreitet. -
Seite 7: Hardwarekonfiguration
4. Hardwarekonfiguration 2. Weisen Sie dem Netzadapter Ihres Computers eine statische IP- Adresse innerhalb des Subnetzes 192.168. I o.x (Z.B.192.168.10.25) und die Subnetzmaske 255.255.255.0 zu. 3.Öffne SieIhren Webbrowser, geben SiedieIP-Adresse des Switch in die Adressleiste ein und drücken Sie auf Eingabe. Die Standard-IP-Adresse ist 192.168.10.200. - Seite 8 5. Klicken Sie auf Grundeinstellungen und klicken Sie dann auf Allgemeine Einstellungen. Basic Settings General Settings 6. Konfigurieren Sie den Switch entsprechend den Anforderungen Ihres Netzwerks. Klicken Sie dann auf Übernehmen. Apply 7. Klicken Sie auf Speichern. Save TP€nnnrr 8. Schließen Sie eine Netzwerkquelle und Geräte an den Switch an. Prüfen Sie die LEDs,um sicherzustellen, dass Sie eine Verbindung haben.
-
Seite 9: Zusätzliche Informationen
5. Zusätzliche Informationen 1. Redundante Stromversorgung Klemmleiste 12-60VDC Redundante Stromversorgung: Wählen Sie entweder "DC-Buchse" Oder"Klemmleiste (PWR)"als Hauptstromversorgungund "Klemmleiste (RPS)"als sekundäre Stromversorgung für redundante Stromversorgung. 2. DIP-Schalter EIN: PrimäreStromversorgungAlarm aktiviert AUS: PrimäreStromversorgungAlarm deaktiviert EIN: RedundanteStromversorgungAlarm aktiviert AUS: RedundanteStromversorgungAlarm deaktiviert... - Seite 10 Mbps Aus: Netzwerkgeschwindigkeit 10/100 Mbps LNK/ACT Ein: Portverbindung hergestellt Blinkt: Daten werden übermittelt / empfangen Aus: Port getrennt Anmerkung: Die neuesteVersion des Benutzerhandbuchs und des Hilfsprogramms finden Sie unter http://www.trendnet.com/support. Wählen Sie Tl-G160WS aus dem Aufklappmenü für Produkt- Downloads aus.
