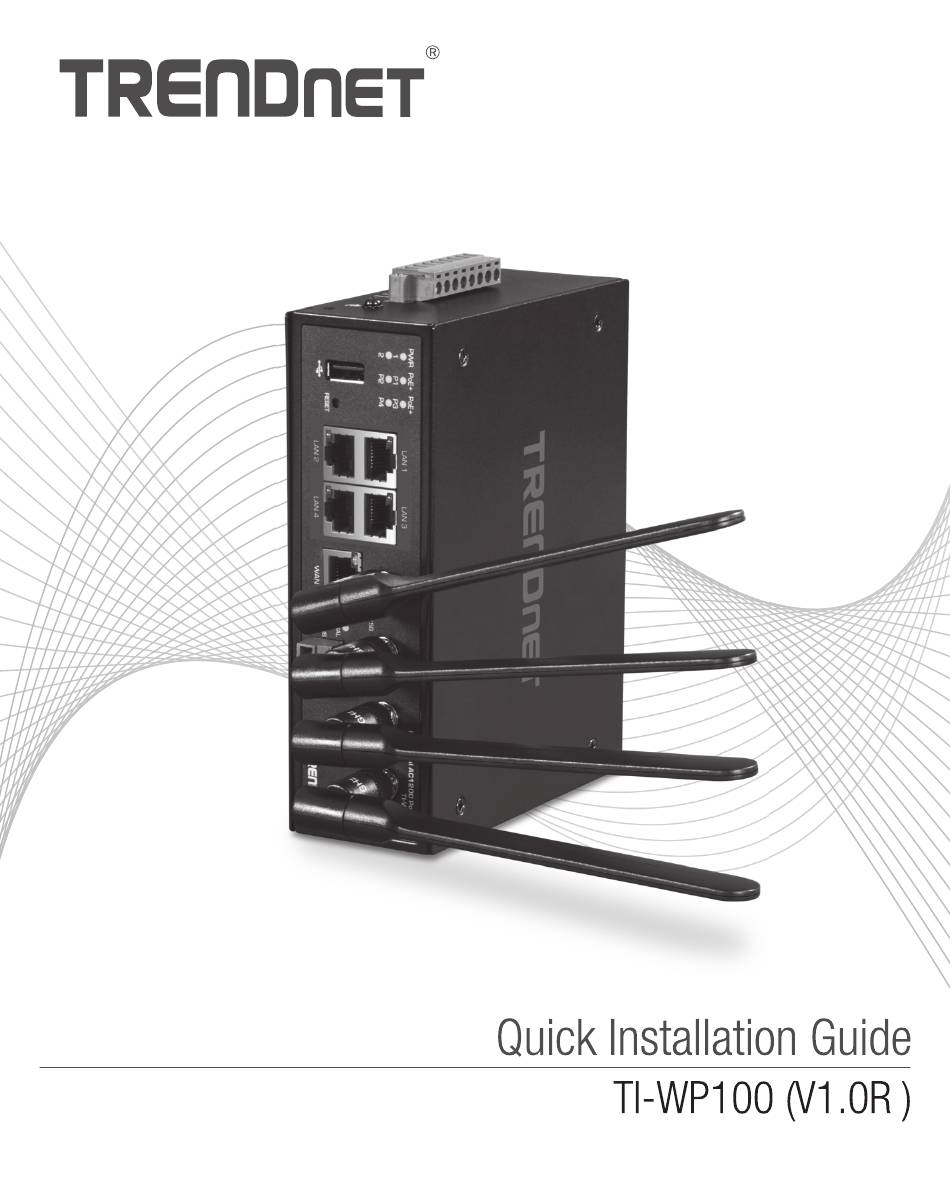

- Seite 1 Lit.lll.w Quick Installation Guide TI-WPIOO(VI .OR)
- Seite 2 Table of Contents 1 Deutsch . Bevor Sie Beginnen 2. Schnellübersicht 3. Hardware-Installation 4. Strom zuführen 5. Hardwarekonfiguration...
-
Seite 3: Bevor Sie Anfangen
1. Bevor SieAnfangen Paketinhalte • TI-WPI 00 • Schnellinstallationsanleitung • 4 x abnehmbare Dual-Band-Antennen •Network cable (1.5m / 5 ft.) •I x 8-polige abnehmbare Klemmleiste (Strom & digitaler Eingang/Ausgang) •I x 4-polige abnehmbare Klemmenleiste (Seriell) • DIN-Schienen-Halterung Mindestanforderungen • Stromversorgung [üaußer Modelle TI-SI 2048 (120W), Tl-12024 (120W),Tl-S24048 (240"] •... - Seite 4 2. Schnellübersicht Hinweis: Standardmäßig sind das Admin-Passwort für die Anmeldung bei der Router- Konfiguration,der Name des Wireless-Netzwerks/SSlD und die Einstellungen für die Wireless- Verschlüsselung vorkonfiguriert und befinden sich auf dem mitgelieferten Aufkleber mit den voreingestellten Wireless-EinstellungenOderauf dem Geräteetikett auf der Rückseite des Routers.Standardmäßig kann auf die Web-Management-Konfigurationsseitedes Routersvon den LAN-PortsLANI -4 mit der Standard-LAN-lP-Adressehttp://1 92.168.10.1 zugegriffen werden, und die WAN-Standardkonfiguration ist auf DHCP-Clientfür Internetkonnektivität...
- Seite 5 POECamera POECamera PoE+ LAN Ports 1-4 TI-WPIOO Modem WAN Port LAN Pons 1-4...
- Seite 6 3. Hardware-installation Anmerkung: Der router kann auf einem Schreibtisch platziert Oderan der Wand/ mit einer DIN-Schieneangebracht werden. Befestigungsanleitungfür DIN-Schiene 1. Befestigen Sie die DIN-Schieneam router. 0-0- 2. Positionieren Sie das Gerätvor der DIN-Schiene und haken Sie die Befestigungshalterung über die Oberseite der Schiene. 3.
- Seite 7 4. Strom zuführen 1.Schließen Siediestromversorgung ü [TI-SI2048 (120W), T l-12024(120", Tl-S24048 (240W)(separat e rhältlich)]an die inbegriffene Klemmleisten an (wieuntenabgebildet) u nd ziehen Sie die Schrauben Hinweis: Die Polaritäten müssen übereinstimmen. 2. Befestigen Siedie Klemmleiste am Gerät. Optional: Das Router-Gehäusekann für mehr Sicherheit und Schutz auch mit einem bekannten Erdungspunktverbunden werden (Erdungskabelnicht inbegriffen).
-
Seite 8: Hardwarekonfiguration
5. Hardwarekonfiguration Hinweis: Wir empfehlen, dass Sie den Wireless-Router über einen kabelgebundenenPC installieren. 1. Befestigen Sie die Antennen an der Vorderseite und den Seiten des Routersund richten Sie sie für bestmöglichen Wi-Fi-Empfang aus. Wir empfehlen, dass Sie die Antennen vertikal ausrichten wie gezeigt. - Seite 9 3. Verlegen Sie ein RJ-45-NetzwerkkabeI von einem der LAN-Ports(LANI -4) Ihres Routerszu Ihrem Computer. nternet TI-WPIOO Modem WAN Port LAN Ports I -4 4. Die LEDsPower PWR,2.4G und 5G leuchten auf, um anzuzeigen,dass der router bereit ist. Power Input 1-2 RESET STATUS 2.4G/5G...
-
Seite 10: System Operation
Sie dann auf Login (Einloggen).Standardmäßigbefinden sich der vorkonfigurierte Benutzernameund das Passwort auf dem mitgelieferten Aufkleber mit den voreingestellten WLAN-EinstellungenOder dem Geräteetikett auf der Rückseite des Routers. Preset TRENDnet n-WPIOO Login Wireless Settings Wi-Fi Name/ SSID Password (N/B/G) - Seite 11 8. Geben Sie das aktuelle Administratorpasswort in das "Altes Passwort" und das neue Passwort in die Felder "Neues Passwort" und "Bestätigung" ein und klicken Sie auf Save (Speichern),um die Passwortkonfiguration zu übernehmen. 9. Um die LAN-lP-Adresseinstellungendes Routerszu ändern, klicken Sie auf "Netzwerk" , dann auf "LAN &...
- Seite 12 I I. Um die Einstellungenfür die WAN-Internetverbindungzu konfigurieren, klicken Sie auf "Netzwerke", dann auf "WAN & Uplink" und schließlich auf "Verbindungseinrichtung" Networking @ WAN & uplink Physical Interrace connection setup 12. Klicken Sie unter der Schnittstelle WAN-I unter Aktion auf Edit (Bearbeiten). 13.
- Seite 13 14. Um den Namen/SSIDdes Wireless-Netzwerks und die Einstellungen für die Wireless- Verschlüsselungzu konfigurieren, klicken Sie auf "Netzwerk" , dann auf "WI-AN" und schließlich auf das Wireless-Modul, das Sie konfigurieren möchten. • WLAN-Modul Eins (Standardmäßigist dieses Modul auf 2,4 GHzeingestellt) • WLAN-Modul Zwei (dieses Modul bietet nur 5GHz) Hinweis: Standardmäßig ist der Name des Wireless-Netzwerks/SSlDzu Ihrer Bequemlichkeit vorkonfiguriert und befindet sich auf dem mitgelieferten Aufkleber mit den Wireless-EinstellungenOder auf dem Geräteetikett auf der Rückseite des Routers.Wenn Sie...
- Seite 14 Konfigurationseinstellungen zu speichern. Wenn Sie nicht auf "Ubernehmen" klicken, werden die WLAN-KonfigurationseinsteIIungennicht auf dem Router gespeichert. Click on AppW buttM' to tn• Hinweis: Um die neueste Versiondes Benutzerhandbuchs herunterzuladen,gehen Sie bitte zu: http://www.trendnet.com/support und wählen Sie TI-WPIOO in der Dropdown-Liste Produkt- Download.
-
