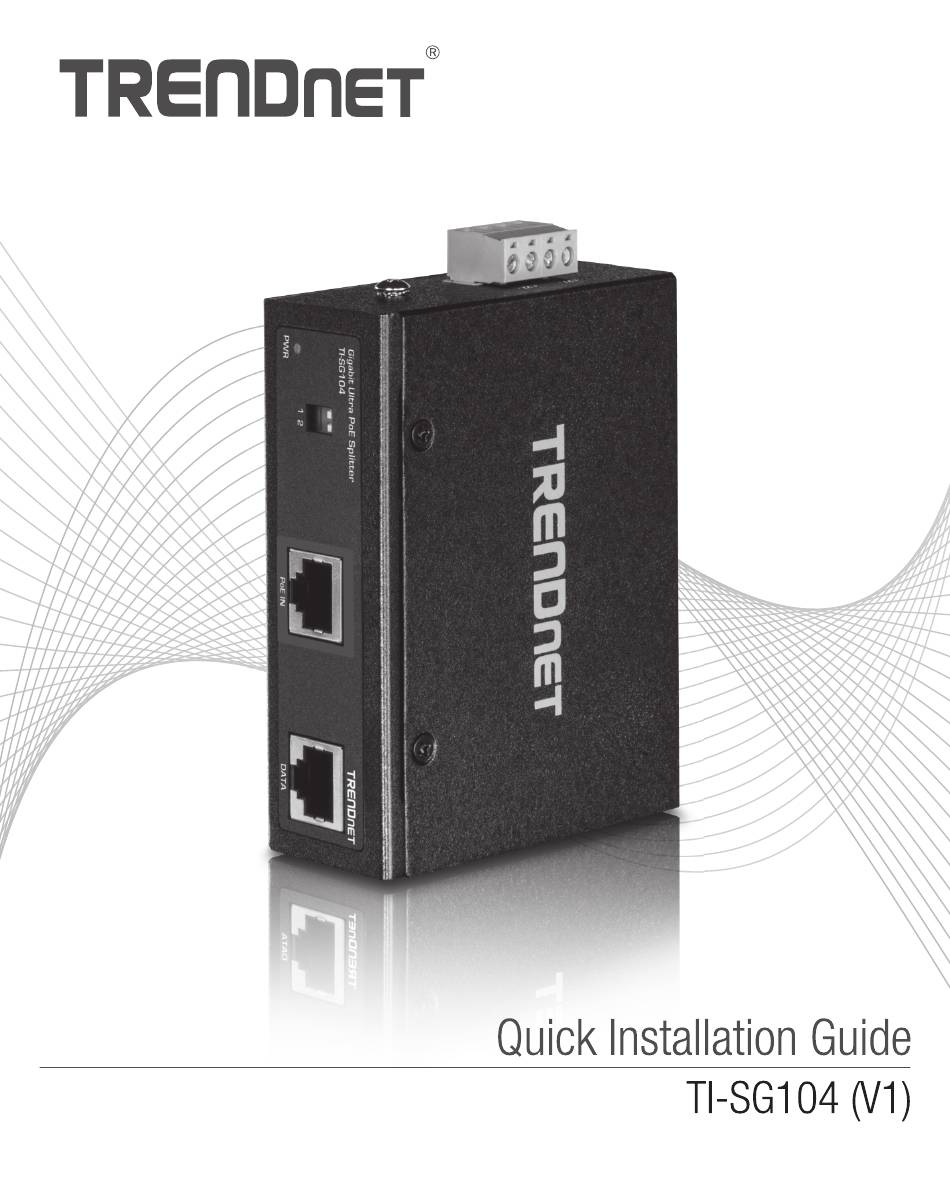

- Seite 1 Quick Installation Guide TI-SG104(VI)
- Seite 2 Table of Contents 1 Deutsch 1. BevorSieAnfangen 2. Schnellübersicht 3. Hardware-Installation 4. Zusätzliche Informationen...
-
Seite 3: Bevor Sie Anfangen
1. Bevor SieAnfangen Paketinhalte • Tl-SG104 • Kurzanleitung zur Installation • Abnehmbare Anschlussleiste • DIN-Schienenmontage • Wandbefestigungshardware Mindestanforderungen • Bestehendes Netzwerk • Ultra PoE/PoE+/PoE Stromquelle (PSE) • Gleichstromleitungen • Ethernet-Kabel 2. Schnellübersicht Digitale Beschilderung TPE-204US(UPOE switch) TI-SGI 04 Gleichstrom Daten... - Seite 4 3. Hardware-installation Der Ultra POE Splitter kann auf dem Schreibtisch platziert werden, an der Wand Oderauf einer DIN-Schiene installiert werden. Anleitung zur DIN-Schienenmontage 1. Befestigen Sie die DIN-Schienenmontageam PoE+-lnjektor. 2. Positionieren Sie den gerät vor der DIN-Schiene und haken Sie die Montageklammer über dem oberen Teil der Schiene.
- Seite 5 Anweisungen zur Wandmontage 1. Befestigen Sie die Wandhalterungen am TI-SGI 04 mit den mitgelieferten Schrauben. 2. Montieren Sie den Splitter an der gewünschten Stelle an der Wand. Sicherheitshinweis • Schalten Sie das Gerätaus, bevor Sie ein Modul Oder ein Kabel anschließen. Diejustierbaren Ausgangsspannungen(12, 16, 24 bis 48V DC) und die entsprechenden DIP- Schaltereinstellunge sindaufdemGeräteetikett aufgeführt.
- Seite 6 Stromversorgung Ihres Geräts 1. Befestigen Sie den mitgelieferten Klemmenblock an dem TI-SGI 04. 2. Stecken Sie die negativen/positiven DC-Leitungen in die VI -Ausgangsklemmen. 3. Schließen Sie die anderen Enden der Gleichstromleitungen an das betriebene Gerät an. Anmerkunq: Die Polaritäten müssen übereinstimmen. 4.
- Seite 7 4. Zusätzliche Informationen DIP-Schalter Ausgangsspannung DIP 1 DIP 2 48V DC(Rückstellung) 16V DC 12V DC PoE-Eingangsleistung Maximale Gleichstrom-Ausgangsleistung (aufgeteilt auf zwei Geräte) .48V DC(1.25A) Ausgang: 60W • 24VDC(2.3A) Ausgang: 55W .16V DC(2.18A) Ausgang: 35W 12VDC(2.25A) Ausgang: 27W .48V DC(1.16A) Ausgang: 56W .24V DC(2.12A) Ausgang: 51W .16V DC(2.18A)
- Seite 8 Product Warranty Registration If you haveanyquestionsregardingthe product Pleasetake a momentto registeryour installation,pleasecontactourTechnicalSupport. productonline. GO to TRENDnet's websiteat: Toll free US/Canada: 1-855-373-4741 www.trendnet.com/register Regional p hone numbersavailable at www.trendnet.com/support TRENDnet 20675 Manhattan Place Torrance,CA90501 Copyright 0 2021. All Rights Reserved.TRENDnet. Tl-SG104(VI) / 06.21.2021...
