Inhaltszusammenfassung für TRENDnet TI-PG541i

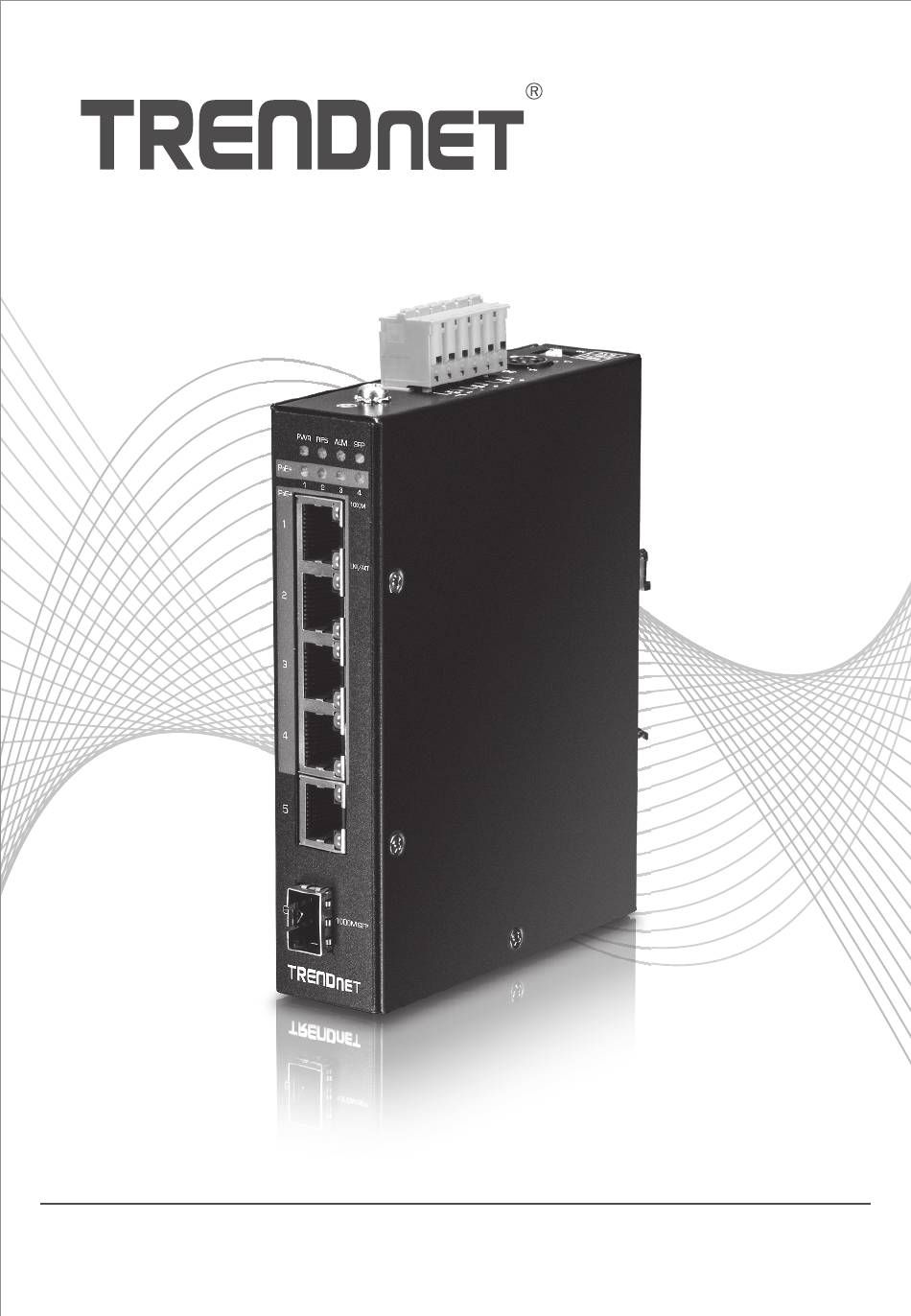

- Seite 1 Quick Installation Guide TI-PG541i...
- Seite 2 Table of Content 1 Deutsch 1. Bevor Sie anfangen 2. Schnellübersicht 3. Hardware-Installation 4. Zusätzliche Informationen 5. Weitere Informationen...
-
Seite 3: Bevor Sie Beginnen
1. Bevor Sie beginnen Paketinhalte TI-PG541i Ÿ Schnellinstallationsanleitung Ÿ CD-ROM (Benutzerhandbuch) Ÿ Mindestanforderungen Stromversorgung (außer Modelle TI-S24048 oder 48VDC3000) Ÿ Networked computer Ÿ RJ-45 Netzwerkkabel Ÿ Optionale Ausrüstung 35 mm DIN-Schiene Ÿ SFP Module (z.B. TEG-MGBSR, TEG-MGBS80, TEG-MGBS10) Ÿ 2. Kurzübersicht... -
Seite 4: Hardwareinstallation
Priorität. Bei den Ports mit niedrigerer Priorität wird die PoE-Funktion deaktiviert, bis wieder mehr als 7.5 Watt Strom verfügbar ist. Der TI-PG541i kann auf einem Schreibtisch platziert oder an der Wand / mit einer DIN-Schiene angebracht werden. Befestigungsanleitung für DIN-Schiene 1. - Seite 5 3. Drehen Sie den TI-PG541i zum Einrasten nach unten zur Schiene hin. Wenn Sie ein Klicken hören, ist das Gerät sicher eingerastet. Befestigung des Geräts Abnahme des Geräts 4. Um das Gerät abzunehmen, ziehen Sie es bitte herunter, um es von der Unterseite der Schiene zu entfernen und drehen Sie es von der Schiene weg.
-
Seite 6: Sicherheitsanmerkung
Optional: Das Switch-Gehäuse kann für mehr Sicherheit und Schutz auch mit einem bekannten Erdungspunkt verbunden werden (Erdungskabel nicht inbegriffen) Sicherheitsanmerkung Schalten Sie das Gerät aus, bevor Sie ein Modul oder ein Kabel Ÿ anschließen. Die korrekte Versorgungsspannung (48 – 57 V DC) befindet sich auf dem Produktetikett. -
Seite 7: Hardwarekonfiguration
4. Hardwarekonfiguration 2. Weisen Sie dem Netzadapter Ihres Computers eine statische IP- Adresse innerhalb des Subnetzes 192.168.10.x (z.B. 192.168.10.25) und die Subnetzmaske 255.255.255.0 zu. 3. Öffnen Sie Ihren Webbrowser, geben Sie die IP-Adresse des Switch in die Adressleiste ein und drücken Sie auf Eingabe. Die Standard-IP-Adresse ist 192.168.10.200. - Seite 8 5. Klicken Sie auf Grundeinstellungen und klicken Sie dann auf Allgemeine Einstellungen. Basic Settings General Settings 6. Konfigurieren Sie den Switch entsprechend den Anforderungen Ihres Netzwerks. Klicken Sie dann auf Übernehmen. Apply 7. Klicken Sie auf Speichern. Save 8. Schließen Sie eine Netzwerkquelle und Geräte an den Switch an. Prüfen Sie die LEDs, um sicherzustellen, dass Sie eine Verbindung haben.
-
Seite 9: Zusätzliche Informationen
5. Zusätzliche Informationen 1. Redundante Stromversorgung 48-57VDC DC-Jack Terminal Block Redundante Stromversorgung: Wählen Sie entweder “DC-Buchse” oder “Klemmleiste (PWR)” als Hauptstromversorgung und “Klemmleiste (RPS)” als sekundäre Stromversorgung für redundante Stromversorgung. 2. DIP-Schalter EIN: Primäre Stromversorgung Alarm aktiviert AUS: Primäre Stromversorgung Alarm deaktiviert EIN: Redundante Stromversorgung Alarm aktiviert AUS: Redundante Stromversorgung Alarm deaktiviert... - Seite 10 Aus: Keine PoE-Leistung oder kein PoE angeschlossen Anmerkung: Die neueste Version des Benutzerhandbuchs und des Hilfsprogramms finden Sie unter http://www.trendnet.com/support. Wählen Sie TI-PG541i aus dem Aufklappmenü für Produkt-Downloads aus. Mehr Informationen zu der Konfiguration des TI-PG541i und fortgeschrittene Einstellungen finden Sie im Benutzerhandbuch auf der...
