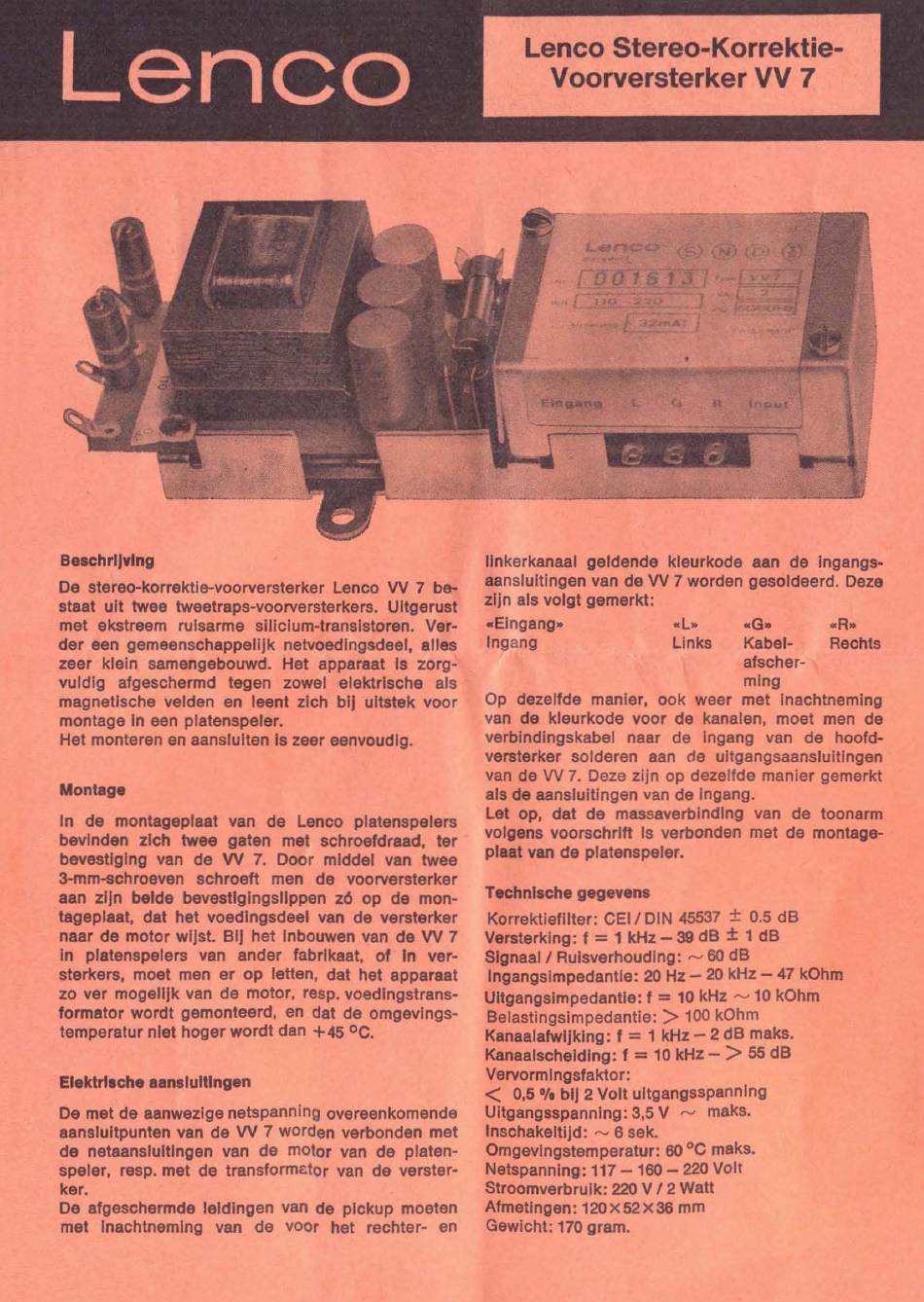

Lenco Stereo-Korrektie-
Voorversterker VV 7
.R•
Rechts
.L.
Links
lInkerkanaal geldende kleurkode aan de Ingangs-
aansluitingen van de W 7 worden gesoldeerd. Deze
zijn als volgt gemerkt:
«Elngang.
Ingang
•G.
Kabel-
afscher-
ming
Op dezelfde manier, ook weer met inachtneming
van de kleurkode voor de kanalen, moet men de
verbindingskabel naar de Ingang van de hoofd-
versterker solderen aan de ultgangsaansJuitingen
van de W 7. Deze zijn op dezelfde manier gemerkt
als de aansluitingen van de Ingang.
Let op, dat de massaverbinding van de toonarm
volgens voorschrift Is verbonden met de montage-
plaat van de platenspeler.
Technische gegevens
Korrektiefilter: CEl I DIN 45537
±
0.5 dB
Versterking: f
=
1 kHz - 39 dB
±
1 dB
Signaal I Ruisverhouding: ,..., 60 dB
Ingangsimpedantie: 20 Hz - 20 kHz - 47 kOhm
UItgangsimpedantie:
f
=
10 kHz"'" 10 kOhm
Belastingsimpedantie:
>
100 kOhm
Kanaalafwijking:
f
=
1 kHz - 2 dB maks.
Kanaalscheiding: f
=
10 kHz -
>
55 dB
Vervormingsfaktor:
<
0,5
°l.
biJ 2 Volt uitgangsspanning
UItgangsspanning: 3,5 V ,..., maks.
Inschakeltijd: ,..., 6 sek.
Omgevlngstemperatur: 60 °C maks.
Netspanning: 117 -160 - 220 Volt
Stroomverbruik: 220 V 12 Watt
Afmetingen: 12OX52X36 mm
Gewicht: 170 gram.
Montage
In de montageplaat van de Lenco platenspelers
bevinden zich twee gaten met schroefdraad, ter
bevestiging van de W 7. Door middel van twee
3-mm-schroeven schroeft men de voorversterker
aan ziJn belde bevestIgingslIppen z6 op de mon-
tageplaat, dat het voedingsdeel van de versterker
naar de motor wiJst. BIJ het Inbouwen van de W 7
In platenspelers van ander fabrikaat, of In ver-
sterkers, moet men er op letten, dat het apparaat
zo ver mogelijk van de motor, resp. voedIngstrans-
formator wordt gemonteerd, en dat de omgevlngs-
temperatur niet hoger wordt dan +45 °C.
Elektrische aansluitingen
De met de aanwezige netspanning overeenkomende
aansluitpunten van de W 7 worden verbonden met
de neteanslultingen van de motor van de platen-
speler, resp. met de transformator van de verster-
ker.
De afgeschermde leidingen van de plckup moeten
met Inachtneming van de voor het rechter- en
Beschrijving
De stereo-korrektie-voorversterker Lenco W 7 be-
staat uit twee tweetraps-voorversterkers. Uitgerust
met ekstreem rulsarme silicium-transistoren. Ver-
der een gemeenschappelijk netvoedingsdeel, alles
zeer klein samengebouwd. Het apparaat Is zorg-
vuldig afgeschermd tegen zowel elektrische als
magnetische velden en leent zich biJ uitstek voor
montage In een platenspeler.
Het monteren en aansluiten Is zeer eenvoudig.
