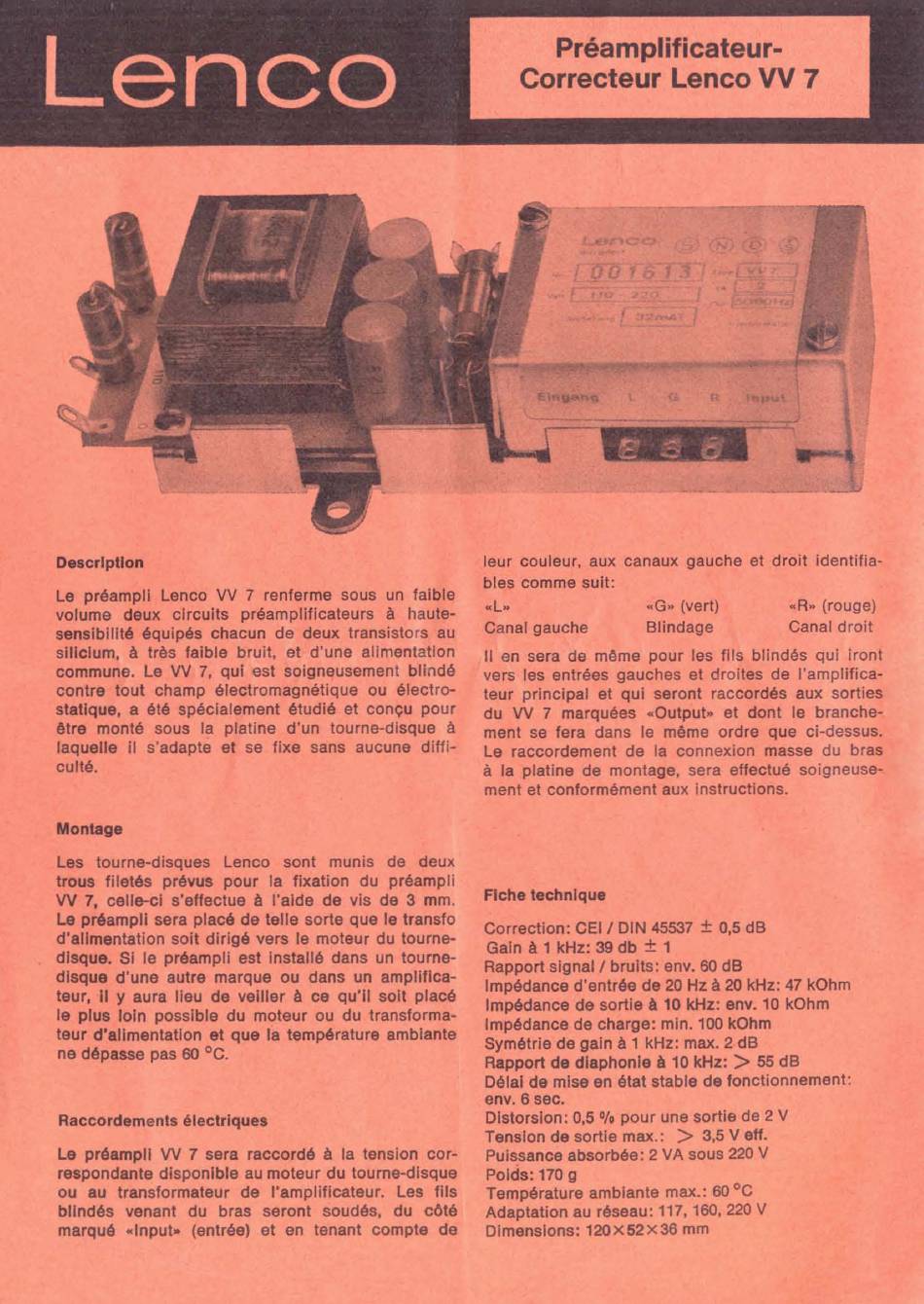

Préamplificateur-
Correcteur Lenco VV 7
Description
Le préampli Lenco VV 7 renferme sous un faible
volume deux circuits préamplificateurs à haute-
sensibilité équipés chacun de deux transistors au
silicium,
à
très faible bruit, et d'une alimentation
commune. Le W 7, qui est soigneusement blindé
contre tout champ électromagnétique ou électro-
statique, a été spécialement étudié et conçu pour
être monté sous la platine d'un tourne-disque à
laquelle il s'adapte et se fixe sans aucune diffi-
culté.
Montage
Les tourne-disques Lenco sont munis de deux
trous filetés prévus pour la fixation du préampli
W 7, celle-ci s'effectue à l'aide de vis de 3 mm.
Le préampll sera placé de telle sorte que le transfo
d'alimentation soit dirigé vers le moteur du tourne-
disque. SI le préampli est Installé dans un tourne-
disque d'une autre marque ou dans un amplifica-
teur, II y aura lieu de veiller
à
ce qu'II soit placé
le plus loin possible du moteur ou du transforma-
teur d'alimentation et que la température ambiante
ne dépasse pas 60 oC.
Raccordements électriques
Le préampli W 7 sera raccordé à la tension cor-
respondante disponible au moteur du tourne-disque
ou au transformateur de l'amplificateur. Les fils
blindés venant du bras seront soudés, du côté
marqué -Input- (entrée) et en tenant compte de
leur couleur, aux canaux gauche et droit identifia-
bles comme suit:
-L. "G.. (vert) "R.. (rouge)
Canal gauche Blindage Canal droit
Il en sera de même pour les fils blindés qui iront
vers les entrées gauches et droites de l'amplifica-
teur principal et qui seront raccordés aux sorties
du W 7 marquées -Output- et dont le branche-
ment se fera dans le même ordre que ci-dessus.
Le raccordement de la connexion masse du bras
à
la platine de montage, sera effectué soigneuse-
ment et conformément aux instructions.
Fiche technique
Correction: CEII DIN 45537
±
0,5 dB
Gain à 1 kHz: 39 db
±
1
Rapport signal 1 bruits: env. 60 dB
Impédance d'entrée de 20 Hz à 20 kHz: 47 kOhm
Impédance de sortie
à
10 kHz: env. 10 kOhm
Impédance de charge: min. 100 kOhm
Symétrie de gain
à
1 kHz: max. 2 dB
Rapport de diaphonie
à
10 kHz:
>
55 dB
Délai de mise en état stable de fonctionnement:
env. 6 sec.
DistorsIon: 0,5
0/0
pour une sortie de 2 V
Tension de sortie max.:
>
3,5 V eff.
Puissance absorbée: 2 VA sous 220 V
Poids: 170 g
Température ambiante max.: 60 oC
Adaptation au réseau: 117, 160, 220 V
Dimensions:
12Ox52X36
mm
