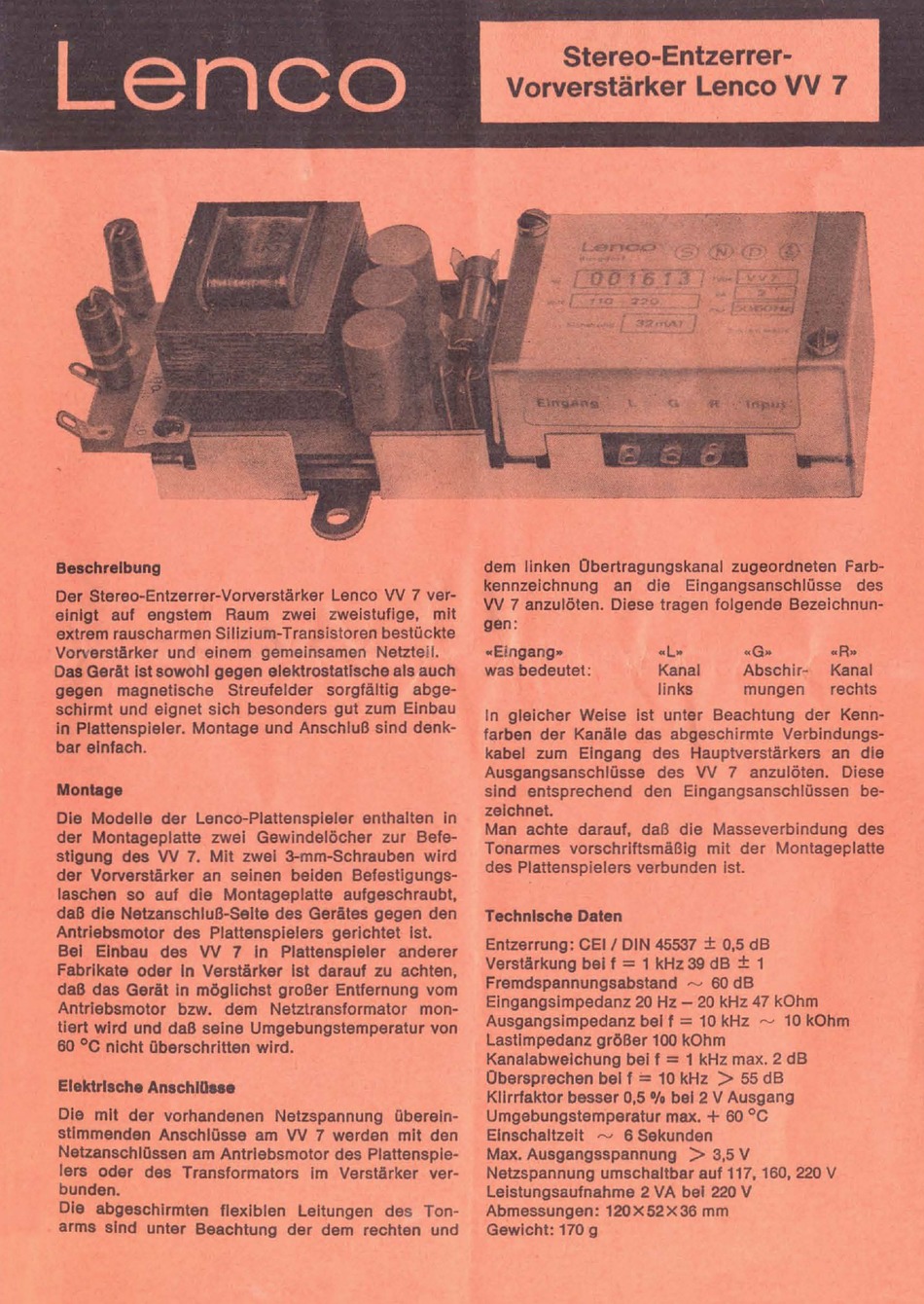

Stereo-Entzerrer-
Vorverstärker Lenco VV 7
-Eingang-
was bedeutet:
Beschreibung
Der Stereo-Entzerrer-Vorverstärker Lenco VV 7 ver-
einigt auf engstem Raum zwei zweistufige. mit
extrem rauscharmen Silizium-Transistoren bestückte
Vorverstärker und einem gemeinsamen Netzteil.
Das Gerät Ist sowohl gegen elektrostatische als auch
gegen magnetische Streufelder sorgfältig abge-
schirmt und eignet sich besonders gut zum Einbau
in Plattenspieler. Montage und Anschluß sind denk-
bar eInfach.
Montllge
Die Modelle der Lenco-Plattenspieler enthalten in
der Montageplatte zwei Gewindelöcher zur Befe-
stigung des W 7. Mit zwei 3-mm-Schrauben wird
der Vorverstärker an seinen beiden BefestIgungs-
laschen so auf die Montageplatte aufgeschraubt,
daß die Netzanschluß-Selte des Gerätes gegen den
Antriebsmotor des Plattenspielers gerichtet Ist.
Bel Einbau des W 7 In Plattenspieler anderer
Fabrikate oder In Verstärker Ist darauf zu achten,
daß das Gerät in möglichst großer Entfernung vom
Antriebsmotor bzw. dem Netztransformator mon-
tiert wird und daß seine Umgebungstemperatur von
60 °c nicht überschritten wird.
Elektrisch. AnschlO...
Die mit der vorhandenen Netzspannung überein-
stimmenden Anschlüsse am W 7 werden mit den
Netzanschlüssen am Antriebsmotor des Plattenspie-
lers oder des Transformators im Verstärker ver-
bunden.
Die abgeschirmten flexiblen Leitungen des Ton-
arms sInd unter Beachtung der dem rechten und
dem linken ObertragungskanaJ zugeordneten Farb-
kennzeichnung an die Eingangsanschlüsse des
W 7 anzulöten. Diese tragen folgende Bezeichnun-
gen:
Kanal Abschir- Kanal
links mungen rechts
In gleicher Weise ist unter Beachtung der Kenn-
farben der Kanäle das abgeschirmte Verbindungs-
kabel zum Eingang des Hauptverstärkers an die
Ausgangsanschlüsse des W 7 anzulöten. Diese
sind entsprechend den Eingangsanschlüssen be-
zeichnet.
Man achte darauf, daß die Masseverbindung des
Tonarmes vorschriftsmäßig mit der Montageplatte
des Plattenspielers verbunden Ist.
Technische Daten
Entzerrung: CEII DIN 45537
±
0,5 dB
Verstärkung bel f
=
1 kHz 39 dB
±
1
Fremdspannungsabstand ~ 60 dB
Eingangsimpedanz 20 Hz - 20 kHz 47 kahm
Ausgangsimpedanz bel f
=
10 kHz ~ 10 kahm
LastImpedanz größer 100 kahm
Kanaiabweichung bei f
=
1 kHz max. 2 dB
Obersprechen bel f
=
10 kHz
>
55 dB
Klirrfaktor besser 0.5 Ofo bel 2 V Ausgang
Umgebungstemperatur max.
+
60°C
EInschaltzeit ~ 6 Sekunden
Max. Ausgangsspannung
>
3,5 V
Netzspannung umschaltbar auf 117,160,220 V
Leistungsaufnahme 2 VA bel 220 V
Abmessungen: 12Ox52X36 mm
Gewicht: 170 g
