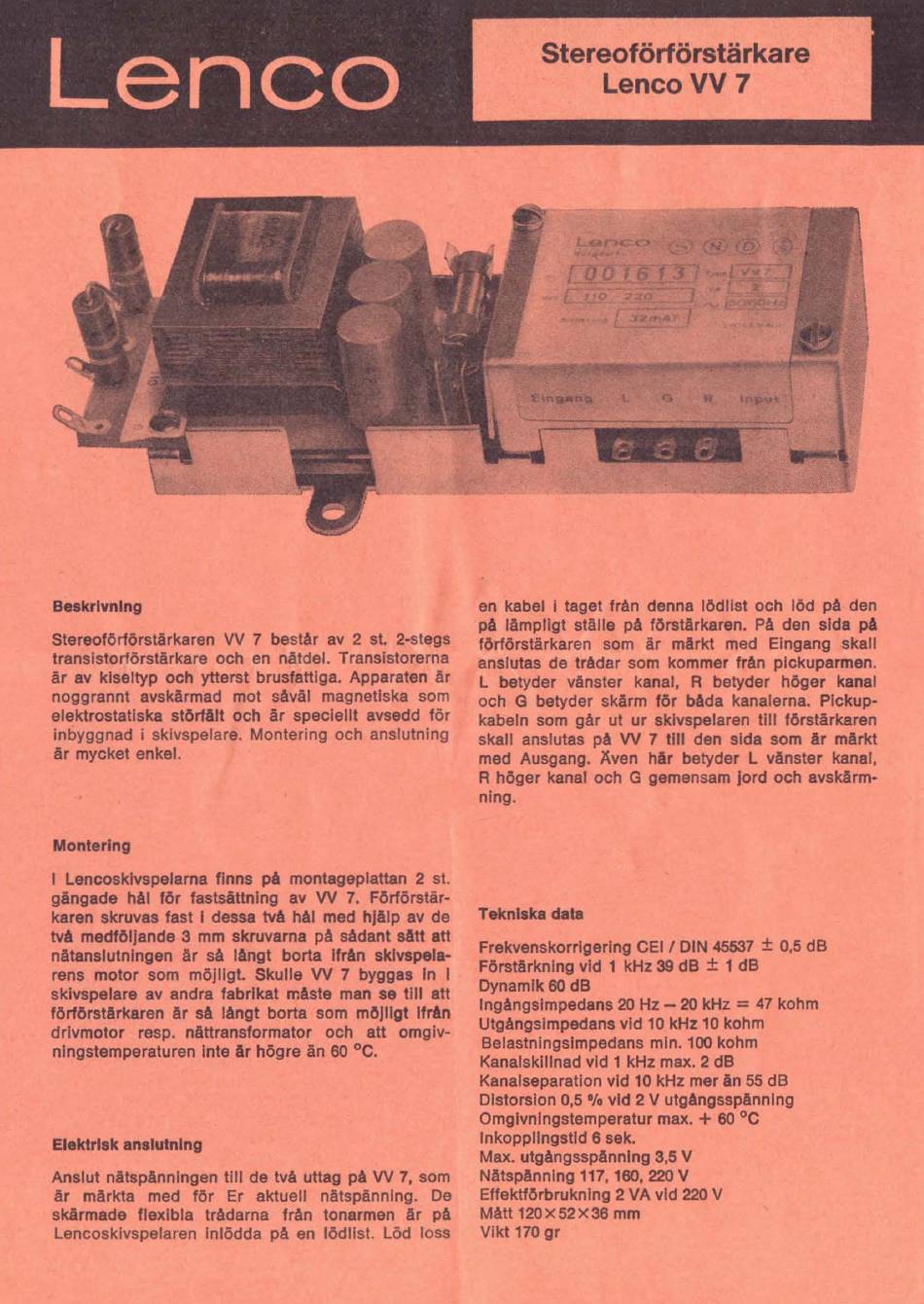

Stereoförförstärkare
Lenco VV 7
Beskrivning
Stereoförtörstärkaren
VV 7
består av 2 st. 2-stegs
translstortörstärkare och en nätdel. Transistorerna
är av kiseltyp och ytterst brusfattiga. Apparaten är
noggrannt avskårmad mot såväl magnetiska som
elektrostatiska störtålt och är speciellt avsedd för
Inbyggnad i skivspelare. Montering och anslutning
är mycket enkel.
Montering
I LeneoskIvspelarna finns på montageplattan 2 st.
gängade hål för fastsättning av W 7. Förtörstär-
karen skruvas fast I dessa två hål med hjälp av de
två medföljande 3 mm skruvarna på sådant
sätt
att
nåtanslutningen år så långt borta Ifrån skivspela-
rens motor som möjligt. Skulle
W 7
byggas In
I
skivspelare av andra fabrikat måste man se till att
förtörstärkaren är så långt borta som möjligt IfrAn
drivmotor resp. nåttransformator och att omgiv-
ningstemperaturen Inte är högre än 60
°c.
Elektrisk anslutning
Anslut nätspänningen till de två uttag på W 7, som
är mårkta med för Er aktuell nätspänning. De
skärmade flexibla trådarna från tonarmen är på
Leneoskivspelaren Inlödda på en lödlist. Löd loss
en kabel l taget från denna IMllst och löd på den
på lämpligt ställe på förstärkaren. På den sida på
förtörstärkaren som är märkt med Elngang skall
anslutas de trådar som kommer från pickuparmen.
L betyder vänster kanal, R betyder höger kanal
och
G
betyder skårm för båda kanalerna. Pickup-
kabeln som går ut ur skivspelaren till förstärkaren
skall anslutas på
W 7
till den sida som är mårkt
med Ausgang. Även här betyder L vänster kanal,
R höger kanal och G gemensam jord och avskärm-
ning.
Tekniska data
Frekvenskorrigering CEll DIN 45537
±
0.5
dB
Förstärkning vid 1 kHz 39 dB
±
1 dB
Dynamik 60 dB
Ingångsimpedans
20
Hz -
20
kHz
=
47
kohm
Utgångsimpedans vid 10 kHz 10 kohm
Belastningsimpedans min. 100 kohm
Kanalskillnad vid 1 kHz max. 2 dB
Kanalseparation vid 10 kHz mer ån
55
dB
Distorsion
0.5
'I,
vid
2 V
utgångsspånnlng
Omgivningstemperatur max.
+
60
°c
InkopplIngstId 6 sek.
Max. utgångsspånnlng 3,5 V
Nätspänning 117. 160.220 V
Effektförbrukning 2 VA vid 220 V
Mått 12OX52X36 mm
Vikt 170 gr
