HWR INOFlex VT-Q 021 Betriebsanleitung Seite 28

3
Transport und Installation
Seite 20
Ausgabe A
DE

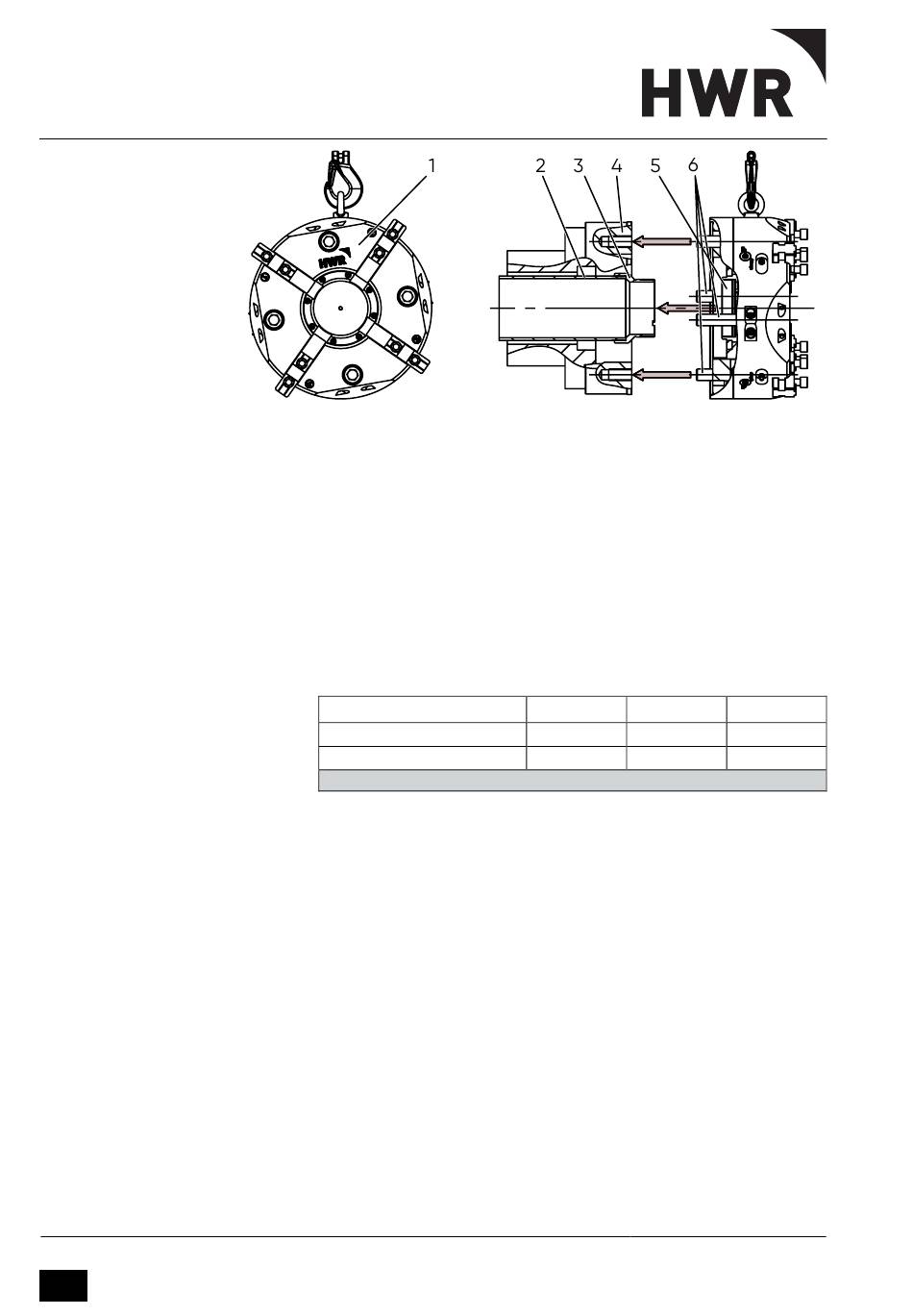

Abb. 3-4: Montage des Spannfutters
Schritt 7 Drehen Sie die im Lieferumfang enthaltenen Befestigungs-
schrauben (6) - vorzugsweise Festigkeitsklasse 12.9 - und die
Nutmutter (5) ein und ziehen Sie alles leicht an (wechselseitig).
Schritt 8 Entfernen Sie das Hebezeug und die Ringschraube.
Schritt 9 Stellen Sie den Spannzylinder auf den niedrigsten Druck ein
und betätigen Sie den Zylinder auf „Futter geschlossen".
Schritt 10 Prüfen Sie Rund- und Planlauf des Spannfutters
In Abhängigkeit zur Baugröße des Spannfutters müssen fol-
gende Toleranzen eingehalten werden:
VT-Q
Rundlauftoleranz
Planlauftoleranz
Tabelle 3-1: Rund-/Planlauf-Toleranz
Schritt 11 Richten Sie das Spannfutter ggf. mit leichten Schlägen eines
Kunststoffhammers am Außendurchmesser aus.
INOFlex® VT-Q 021 - VT-Q 040
021 026 - 031
[mm] 0,02
[mm] 0,02
HWR Spanntechnik GmbH
040
0,03 0,05
0,03 0,05
