Zendure SolarFlow 800 Plus Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für SolarFlow 800 Plus:
Diese Anleitung herunterladen
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 18

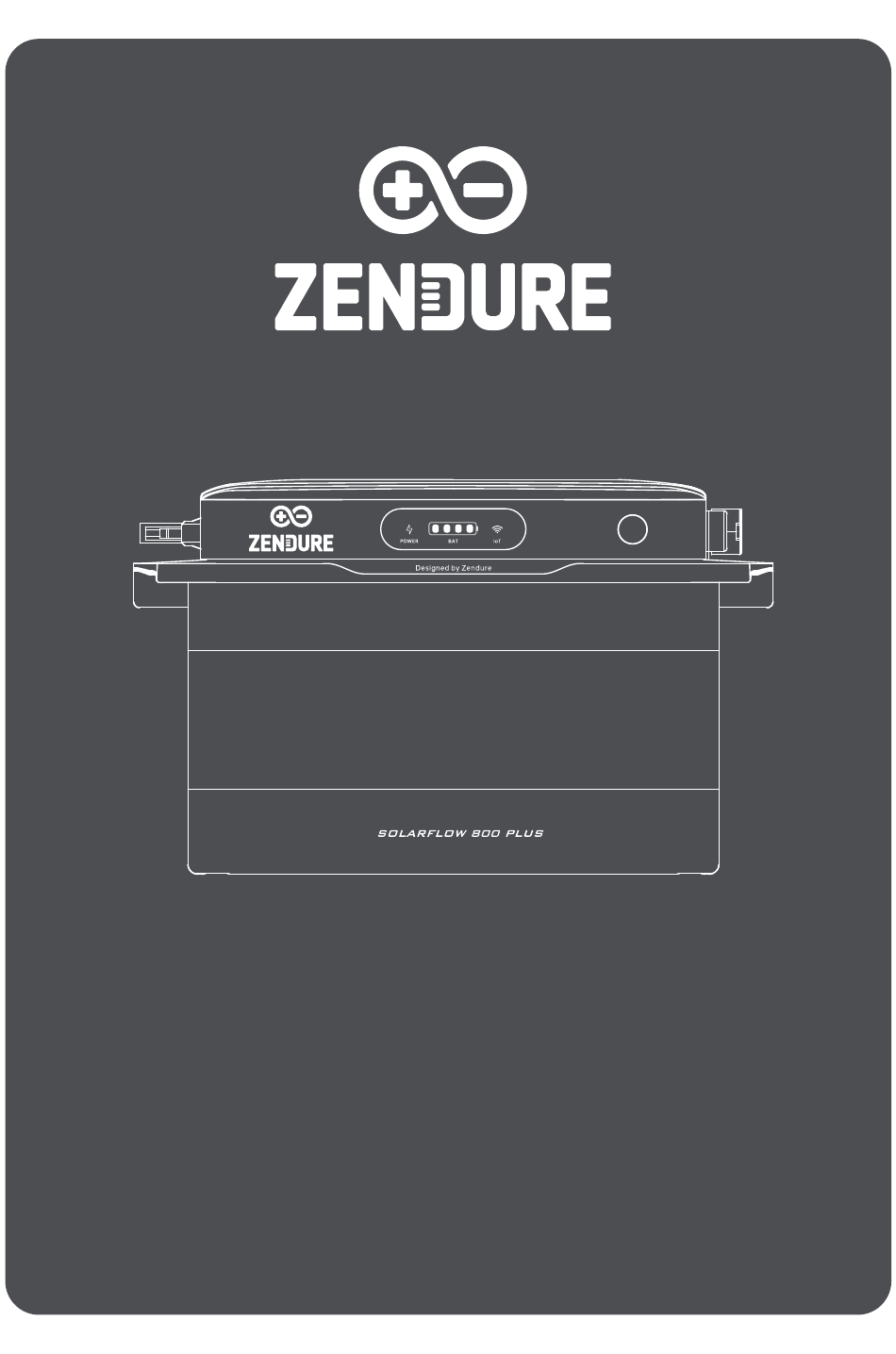

SolarFlow 800 Plus
User Manual/Bedienungsanleitung/Manuel d'utilisation/
Manuale d'uso/Manual de usuario/Gebruikershandleiding
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Zendure SolarFlow 800 Plus

Inhaltszusammenfassung für Zendure SolarFlow 800 Plus

  • Seite 1 SolarFlow 800 Plus User Manual/Bedienungsanleitung/Manuel d'utilisation/ Manuale d'uso/Manual de usuario/Gebruikershandleiding...

  • Seite 2: Inhaltsverzeichnis

    6.4 LED Display ..................................8 7. Installing the SolarFlow 800 Plus ............................8 7.1 Before Assemble ................................8 7.2 Selecting a Location for the SolarFlow 800 Plus ....................8 7.3 Cable Connection ................................ 10 7.3.1 Cable Managemet ..............................11 7.3.2 Connect to the Add-on Batteries .......................... 11 7.3.3 Connect to a Solar Panel ............................

  • Seite 3: Solarflow 800 Plus Specification

    1. SolarFlow 800 Plus Specification SolarFlow 800 Plus Power Station Parameter Specification Model ZDSF800PLS PV Input Max. PV Input Voltage 55V d.c. Max. PV Input Current 18A d.c. Max. PV Input Isc 22.5A d.c. Max. PV Input Power 1500W(2*750W) Operating Voltage Range 14-55V d.c.

  • Seite 4: Safety Instruction

    3.To ensure safe use of the product and maintain your warranty rights, please avoid the following improper operations: overcharging, over-discharging, using non-original accessories, or disassembling the product yourself. Damage caused by such improper use is not covered under warranty. For detailed disclaimer terms, please refer to https://eu.zendure. com/pages/warranty-policy.

  • Seite 5: Disposal Guide

    ZENDURE TECHNOLOGY CO., LIMITED declares that the SolarFlow 800 Plus complies with the directive 2014/53/ EU (RED), 2011/65/EU(RoHS), 2015/863/EU(RoHS). The full text of the Declaration of Conformity is available at the following web address: https: //zendure.de/ pages/download-center Declaration of conformity The EU Declaration of Conformity can be requested at this address: https: //zendure.de/pages/...

  • Seite 6: Important Tips

    √ √ Protect from Direct Sunlight: Ensure that the SolarFlow 800 Plus is placed in a shaded area to avoid rapid temperature increases that could affect performance. Accessory Check: Verify the necessary accessories prior to installation, as some may need to be purchased separately.

  • Seite 7: Overview

    CT 2 CT 3 Name Description Included/Not Included The SolarFlow 800 Plus supports up to four sets of solar panels Solar Panel for efficient power generation. Solar Cables Used to connect the SolarFlow 800 Plus to the solar panels. Interconnects solar panels, add-on batteries, and the household...

  • Seite 8: Product Overview

    LED indicator lights up to show remaining Press once (powered on) battery level or other operational statuses. Press for 2 seconds Turns on the SolarFlow 800 Plus. Press for 3 seconds Resets the Wi-Fi connection. Press for 6 seconds Turns off the SolarFlow 800 Plus.

  • Seite 9: Led Display

    7. Installing the SolarFlow 800 Plus 7.1 Before Assemble • This user guide only describes the cable connection method and assembly of the SolarFlow 800 Plus system. To install solar modules, please read the instructions for the solar module and accessories.
  • Seite 10 ≥ 5cm ≥ 15cm Ensure that the SolarFlow 800 Plus is installed within the length range of the solar panel cables and the 3m AC connection cable. Before making any connections, measure the distance and position the solar panels in the desired location.

  • Seite 11: Cable Connection

    The SolarFlow 800 Plus can be installed indoors or outdoors. Be sure the device is placed in area where it will not be subjected to direct sunlight or rain. Place SolarFlow 800 Plus on a solid, level surface. 7.3 Cable Connection...

  • Seite 12: Cable Managemet

    Connect the Add-on Batteries to the SolarFlow 800 Plus by stacking them underneath, ensuring the battery cable terminals lock into place. A single SolarFlow 800 Plus can be connected up to 5 AB1000/AB2000 series batteries, which can maximumly reach to 11.52kWh capacity.

  • Seite 13: Connect To A Solar Panel

    7.3.3 Connect to a Solar Panel 1. The SolarFlow 800 Plus features two independent MPPTs, with each PV input operating as an isolated MPPT • Open Circuit Voltage (Voc): Must be below 55V per PV input. • Short Circuit Current (Isc): Must be below 22.5A per PV input.
  • Seite 14 (3) PV Cross-Source Error The SolarFlow 800 Plus has two independent PV ports, each linked to its own MPPT. The connection method illustrated in the diagram incorrectly parallels two originally independent PV ports. This wiring approach can create a PV cross-...

  • Seite 15: Connect To The Grid

    (2) Plug to the Socket Using the provided AC power cord, first connect the cable to the SolarFlow 800 Plus, then plug it into a household power outlet on the appropriate circuit.

  • Seite 16: Installing Multiple Solarflow 800 Plus Sets

    1. Multiple SolarFlow 800 Plus sets can be installed on a single phase/installed separately across the three individual phases of a three-phase system. 2. Use the Zendure app to configure the AC power output to the grid, ensuring it does not exceed the safety limits required by your country or region.

  • Seite 17: Maintenance

    2. Solar Cable Removal: Use the disconnection wrench included in the package to safely unplug the solar cable connectors. 3. Power Off: Press and hold the power button on the SolarFlow 800 Plus for 6 seconds to turn off the device.
  • Seite 18 Verantwortung für die sichere Nutzung und Bedienung dieses Produkts. Stellen Sie sicher, dass Sie mit den einschlägigen Vorschriften in Ihrem Wohngebiet vertraut sind. Es liegt in Ihrer alleinigen Verantwortung, sicherzustellen, dass Sie bei der Nutzung von Zendure-Produkten diese Vorschriften einhalten. Inhalt 1.

  • Seite 19: Technische Daten Von Solarflow 800 Plus

    1. Technische Daten von SolarFlow 800 Plus SolarFlow 800 Plus Power Station (Energieerzeugungsanlage) Parameter Spezifikation Modell ZDSF800PLS PV-Eingang Max. PV-Eingangsspannung 55V d.c. Max. PV-Eingangsstrom 18A d.c. Max. PV-Eingangs-Kurzschlussstrom (Isc) 22.5A d.c. Max. PV-Eingangleistung 1500W(2*750W) Betriebsspannungsbereich 14-55V d.c. AC-Parameter Max. kontinuierliche AC-Ausgangsleistung...

  • Seite 20: Sicherheitsanweisungen

    Handlungen: Überladung, Tiefentladung, Verwendung von nicht originalem Zubehör oder eigenständiges Zerlegen des Produkts. Schäden, die durch eine solche unsachgemäße Nutzung entstehen, sind von der Garantie ausgeschlossen. Die vollständigen Haftungsausschlüsse finden Sie unter https://www.zendure.de/pages/ garantiebestimmungen. 4.Setzen Sie keine schweren Gegenstände auf das Produkt.

  • Seite 21: Entsorgungsrichtlinie

    Behandlung die Umwelt schädigen und rechtliche Anforderungen verletzen kann. 2.3 EU-KONFORMITÄTSERKLÄRUNG ZENDURE TECHNOLOGY CO., LIMITED erklärt, dass der SolarFlow 800 Plus den Richtlinien 2014/53/EU (RED), 2011/65/EU (RoHS), 2015/863/EU (RoHS) entspricht. Der vollständige Text der Konformitätserklärung ist unter folgender Webadresse abrufbar: https://zendure.de/ pages/download-center Konformitätserklärung...

  • Seite 22: Wichtige Hinweise

    Ihrem Wohngebiet erlaubt ist. √ √ Schutz vor direkter Sonneneinstrahlung: Stellen Sie sicher, dass SolarFlow 800 Plus an einem beschatteten Ort platziert wird, um schnelle Temperaturanstiege zu vermeiden, die die Leistung beeinträchtigen könnten. Prüfung des Zubehörs: Überprüfen Sie vor der Montage das erforderliche Zubehör, da einige Teile ggf.

  • Seite 23: Überblick

    SolarFlow 800 Plus gewährleistet effiziente Energiespeicherung und nahtlose Energieumwandlung. Erweiterbare Batterien zur Speicherung von Elektrizität Erweiterungsbatterie für die Hausnutzung. SolarFlow 800 Plus kann an bis zu 5 Erweiterungsbatterien angeschlossen werden. Schließt den Wechselrichter von SolarFlow 800 Plus an die AC-Netzkabel Haussteckdose an.

  • Seite 24: Produktübersicht

    Die LED-Indikatoren leuchten auf, um den Einmal drücken verbleibenden Batteriestand oder andere (eingeschaltet) Betriebszustände anzuzeigen. 2 Sekunden lang drücken Schaltet SolarFlow 800 Plus ein. 3 Sekunden lang drücken Setzt die Wi-Fi-Verbindung zurück. 6 Sekunden lang drücken Schaltet SolarFlow 800 Plus aus.

  • Seite 25: Led-Anzeige

    7. Montage von SolarFlow 800 Plus 7.1 Vor der Montage • Diese Benutzeranleitung beschreibt lediglich die Kabelverbindungsweise und die Montage des SolarFlow 800 Plus- Systems. Für die Montage von Solarmodulen lesen Sie bitte die Anleitungen für die Solarmodule und das Zubehör.
  • Seite 26 ≥ 5cm ≥ 15cm Stellen Sie sicher, dass SolarFlow 800 Plus innerhalb der Längengrenze der Solarmodul-Kabel und des 3m-AC- Verbindungskabels installiert wird. Messen Sie den Abstand vor jeder Verbindung und platzieren Sie die Solarmodule an dem gewünschten Ort. 3m≥...

  • Seite 27: Kabelverbindung

    SolarFlow 800 Plus kann im Innen- oder Außenbereich installiert werden. Stellen Sie sicher, dass das Gerät an einem Ort platziert wird, an dem es nicht direktem Sonnenlicht oder Regen ausgesetzt ist. Setzen Sie SolarFlow 800 Plus auf einer stabilen, ebenen Fläche auf.

  • Seite 28: Kabelmanagement

    Entfernen Sie die silikonen Schutzabdeckung von den Batterieklemmen an SolarFlow 800 Plus und den Erweiterungsbatterien (separat erhältlich). Schließen Sie die Erweiterungsbatterien an SolarFlow 800 Plus an, indem Sie sie darunter stapeln, und stellen Sie sicher, dass die Batteriekabelklemmen einrasten. Ein einzelnes SolarFlow 800 Plus kann an bis zu 5 Batterien der AB1000/AB2000-Serie angeschlossen werden, sodass eine maximale Kapazität von 11.52 kWh erreicht werden kann.

  • Seite 29: Anschluss An Ein Solarmodul

    7.3.3 Anschluss an ein Solarmodul 1. SolarFlow 800 Plus verfügt über zwei unabhängige MPPTs (Maximum Power Point Trackers), wobei jeder PV- Eingang als isolierter MPPT arbeitet. • Leerlaufspannung (Voc): Muss pro PV-Eingang unter 55 V liegen. • Kurzschlussstrom (Isc): Muss pro PV-Eingang unter 22,5 A liegen.
  • Seite 30 Wir übernehmen keine Haftung für Schäden, die durch unsachgemäße Verbindungen verursacht werden. (3) PV-Cross-Source-Fehler SolarFlow 800 Plus verfügt über zwei unabhängige PV-Ports, von denen jeder mit seinem eigenen MPPT verbunden ist. Die im Diagramm dargestellte Verbindungsweise schließt zwei ursprünglich unabhängige PV-Ports falsch parallel an.

  • Seite 31: Anschluss An Das Netz

    Neutral Erdung Diese Einrichtung eignet sich ideal für den Anschluss von SolarFlow 800 Plus, da sie nur Steckdosen enthält. Jede Steckdose kann einzeln mit den beschriebenen Methoden geschützt werden. Wenn in Ihrem Verteilerkasten ungenutzte Plätze vorhanden sind, kann ein Elektriker diese Konfiguration zu relativ geringen Kosten umsetzen.

  • Seite 32: Montage Mehrerer Solarflow 800 Plus-Sets

    7.4 Montage mehrerer SolarFlow 800 Plus-Sets 1. Mehrere SolarFlow 800 Plus-Sets können an einer einzigen Phase installiert werden oder getrennt an den drei einzelnen Phasen eines Drehstromsystems angeschlossen werden. 2. Konfigurieren Sie über die Zendure-App die AC-Leistungsausgabe an das Netz, und stellen Sie sicher, dass diese die in Ihrem Land oder Ihrer Region erforderlichen Sicherheitsgrenzen nicht überschreitet.

  • Seite 33: Wartung

    3. Ausschalten: Halten Sie die Power-Taste an SolarFlow 800 Plus 6 Sekunden lang gedrückt, um es auszuschalten. 4. Entfernung der Haltewinkel: Lösen Sie die Schrauben und entfernen Sie die Haltewinkel, mit denen das SolarFlow 800 Plus-Set an der Wand befestigt ist.
  • Seite 34 6.4 Affichage LED ................................40 7. Installation du SolarFlow 800 Plus ..........................40 7.1 Avant l'Assemblage ..............................40 7.2 Choix de l'Emplacement pour le SolarFlow 800 Plus ...................40 7.3 Connexion des Câbles ..............................42 7.3.1 Gestion des Câbles ..............................43 7.3.2 Connexion aux Batteries Additionnelles ......................43 7.3.3 Connexion à...

  • Seite 35: Spécifications Du Solarflow 800 Plus

    1. Spécifications du SolarFlow 800 Plus Station d'Énergie SolarFlow 800 Plus Paramètre Spécification Modèle ZDSF800PLS Entrée PV Tension d'Entrée PV Max. 55V c.c. Courant d'Entrée PV Max. 18A c.c. Courant de court-circuit (Isc) max. 22.5A c.c. Puissance d'Entrée PV Max.

  • Seite 36: Instructions De Sécurité

    Les dommages résultant de ces utilisations inappropriées ne sont pas couverts par la garantie. Pour plus de détails, veuillez consulter les conditions de non-responsabilité sur https://zendure.fr/pages/conditions-de-garantie. 4.Ne placez pas d'objets lourds sur le produit.

  • Seite 37: Guide D'élimination

    à l'environnement et enfreindre les exigences légales. 2.3 DÉCLARATION CE DE CONFORMITÉ ZENDURE TECHNOLOGY CO., LIMITED déclare que l' SolarFlow 800 Plus est conforme à la directive 2014/53/UE (RED), 2011/65/UE (RoHS), 2015/863/UE (RoHS). Le texte complet de la déclaration de conformité est disponible à l'adresse web suivante : https://zendure.de/ pages/download-center Déclaration de conformité...

  • Seite 38: Conseils Importants

    Vérifiez si cela est autorisé dans votre région. √ √ Protection contre la lumière directe du soleil : Assurez-vous que le SolarFlow 800 Plus est placé dans une zone ombragée pour éviter une augmentation rapide de la température qui pourrait affecter les performances.

  • Seite 39: Aperçu

    SolarFlow 800 Plus pour optimiser l'utilisation de l'énergie. Moniteur Surveille la consommation d'électricité domestique et Intelligent Zendure communique sans fil avec le SolarFlow 800 Plus pour l'optimisation énergétique. Les accessoires optionnels sont disponibles à l'achat sur le site web officiel de Zendure.

  • Seite 40: Aperçu Du Produit

    L'indicateur LED s'allume pour afficher Appuyer une fois (sous tension) le niveau de batterie restant ou d'autres états opérationnels. Appuyer 2 secondes Allume le SolarFlow 800 Plus. Appuyer 3 secondes Réinitialise la connexion Wi-Fi. Appuyer 6 secondes Éteint le SolarFlow 800 Plus.

  • Seite 41: Affichage Led

    7.1 Avant l'Assemblage • Ce guide utilisateur décrit uniquement la méthode de connexion des câbles et l'assemblage du système SolarFlow 800 Plus. Pour installer les modules solaires, veuillez lire les instructions du module solaire et des accessoires. • Nous recommandons d'effectuer toute configuration liée à l'énergie solaire par une journée ensoleillée, car il sera plus facile d'évaluer les performances de votre système et de vérifier d'éventuels problèmes.
  • Seite 42 ≥ 15cm Assurez-vous que le SolarFlow 800 Plus est installé dans la plage de longueur des câbles des panneaux solaires et du câble de connexion CA de 3 m. Avant de faire des connexions, mesurez la distance et positionnez les panneaux solaires à...

  • Seite 43: Connexion Des Câbles

    Le SolarFlow 800 Plus peut être installé à l'intérieur ou à l'extérieur. Assurez-vous que l'appareil est placé dans une zone où il ne sera pas exposé à la lumière directe du soleil ou à la pluie. Placez le SolarFlow 800 Plus sur une surface solide et plane.

  • Seite 44: Gestion Des Câbles

    7.3.1 Gestion des Câbles Le SolarFlow 800 Plus doit être positionné de manière à ce que les câbles solaires et CA puissent descendre droit sans flexion significative. 7.3.2 Connexion aux Batteries Additionnelles Retirez le cache protecteur en silicone des bornes de batterie sur le SolarFlow 800 Plus et les Batteries Additionnelles (vendues séparément).

  • Seite 45: Connexion À Un Panneau Solaire

    7.3.3 Connexion à un Panneau Solaire 1. Le SolarFlow 800 Plus dispose de deux MPPT indépendants, chaque entrée PV fonctionnant comme un MPPT isolé • Tension en Circuit Ouvert (Voc) : Doit être inférieure à 55V par entrée PV. • Courant de Court-Circuit (Isc) : Doit être inférieur à 22,5A par entrée PV.
  • Seite 46 (3) Erreur de Source Croisée PV Le SolarFlow 800 Plus a deux ports PV indépendants, chacun lié à son propre MPPT. La méthode de connexion illustrée dans le diagramme connecte incorrectement en parallèle deux ports PV originellement indépendants. Cette approche de câblage peut créer un problème de source croisée PV, entraînant une distribution de puissance inégale entre les...

  • Seite 47: Connexion Au Réseau

    7.3.4 Connexion au Réseau (1) Sélectionnez le Circuit Approprié Lors de la connexion du SolarFlow 800 Plus à un circuit dérivé, il est important de choisir la bonne configuration pour assurer un fonctionnement sûr et efficace. Configuration A Disjoncteur de dérivation...

  • Seite 48: Installation De Plusieurs Ensembles Solarflow 800 Plus

    7.4 Installation de Plusieurs Ensembles SolarFlow 800 Plus 1. Plusieurs ensembles SolarFlow 800 Plus peuvent être installés sur une seule phase / installés séparément sur les trois phases individuelles d'un système triphasé. 2. Utilisez l'application Zendure pour configurer la puissance de sortie CA vers le réseau, en vous assurant qu'elle ne dépasse pas les limites de sécurité...

  • Seite 49: Maintenance

    PV. 3. Mise Hors Tension : Appuyez sur le bouton d'alimentation du SolarFlow 800 Plus pendant 6 secondes pour l'éteindre. 4. Retrait des Supports : Dévissez et détachez les supports fixant l'ensemble SolarFlow 800 Plus au mur.
  • Seite 50 7.3.1 Gestione dei cavi ..............................59 7.3.2 Connessione alle batterie aggiuntive ........................59 7.3.3 Connessione a un pannello fotovoltaico ......................60 7.3.4 Connessione alla rete .............................62 7.4 Installazione di più set di SolarFlow 800 Plus .......................63 8. Manutenzione ..................................64 8.1 Sconnessione di SolarFlow 800 Plus ........................64...

  • Seite 51: Specifiche Tecniche Di Solarflow 800 Plus

    1. Specifiche tecniche di SolarFlow 800 Plus Stazione di alimentazione SolarFlow 800 Plus Parametro Specificazione Modello ZDSF800PLS Ingresso PV Tensione massima di ingresso PV 55V d.c. Corrente massima di ingresso PV 18A d.c. Corrente di cortocircuito massima di ingresso PV (Isc) 22.5A d.c.

  • Seite 52: Istruzioni Di Sicurezza

    In caso di problemi, interrompere immediatamente l'uso del prodotto e contattare il servizio clienti Zendure. 3.Per garantire un uso sicuro del prodotto e mantenere i diritti di garanzia, evitare le seguenti operazioni improprie: sovraccarica, scarica eccessiva, utilizzo di accessori non originali o smontaggio autonomo del prodotto.

  • Seite 53: Guida Per La Messa A Riciclaggio

    2.3 DICHIARAZIONE DI CONFORMITÀ CE ZENDURE TECHNOLOGY CO., LIMITED dichiara che l' SolarFlow 800 Plus è conforme alle direttive 2014/53/EU (RED), 2011/65/EU (RoHS), 2015/863/EU (RoHS). Il testo completo della Dichiarazione di Conformità è disponibile all'indirizzo web seguente: https://zendure.de/ pages/download-center Dichiarazione di conformità...

  • Seite 54: Consigli Importanti

    è consentito nella propria zona. √ √ Protezione da luce solare diretta: Assicurarsi che SolarFlow 800 Plus sia posizionato in un'area ombrata, per evitare un aumento rapido della temperatura che potrebbe influenzare le prestazioni. Controllo degli accessori: Verificare gli accessori necessari prima dell'installazione, poiché alcuni potrebbero dover essere acquistati separatamente.

  • Seite 55: Panoramica

    CT 3 Incluso/Non Nome Descrizione incluso Il SolarFlow 800 Plus supporta fino a quattro set di pannelli Pannello fotovoltaico fotovoltaici per una generazione efficiente di energia. Cavi fotovoltaici Usati per connettere SolarFlow 800 Plus ai pannelli fotovoltaici. Connette i pannelli fotovoltaici, le batterie aggiuntive e la rete...

  • Seite 56: Panoramica Del Prodotto

    L'indicatore LED si accende per mostrare il Premere una volta livello residuo della batteria o altri stati di (acceso) funzionamento. Tenere premuto per 2 Accende SolarFlow 800 Plus. secondi Tenere premuto per 3 Reimposta la connessione Wi-Fi. secondi Tenere premuto per 6 Spegne SolarFlow 800 Plus.

  • Seite 57: Display Led

    • Consigliamo di effettuare qualsiasi configurazione relativa ai sistemi fotovoltaici in una giornata soleggiata, poiché sarà più facile valutare le prestazioni del sistema e controllare eventuali problemi. 7.2 Scegliere una posizione per SolarFlow 800 Plus Assicurarsi che l'apparecchio si trovi all'interno dell'area di copertura Wi-Fi.
  • Seite 58 ≥ 5cm ≥ 15cm Assicurarsi che SolarFlow 800 Plus sia installato entro il range di lunghezza dei cavi dei pannelli fotovoltaici e del cavo di connessione AC da 3m. Prima di effettuare qualsiasi connessione, misurare la distanza e posizionare i pannelli fotovoltaici nella posizione desiderata.

  • Seite 59: Connessione Dei Cavi

    Il SolarFlow 800 Plus può essere installato all'interno o all'esterno. Assicurarsi che l'apparecchio sia posizionato in un'area dove non è soggetto a luce solare diretta o pioggia. Posizionare SolarFlow 800 Plus su una superficie solida e livellata. 7.3 Connessione dei cavi...

  • Seite 60: Gestione Dei Cavi

    • Non toccare le spine metalliche delle porte con le mani o altri oggetti. Pulirle delicatamente con un panno asciutto quando necessario. • È consigliato utilizzare i supporti e le viti forniti con i pacchetti di batterie per fissare sicuramente SolarFlow 800 Plus sulla parte superiore e garantire la stabilità.

  • Seite 61: Connessione A Un Pannello Fotovoltaico

    7.3.3 Connessione a un pannello fotovoltaico 1. Il SolarFlow 800 Plus dispone di due MPPT (Maximum Power Point Tracking) indipendenti, con ogni ingresso PV che funziona come un MPPT isolato. • Tensione a circuito aperto (Voc): Deve essere inferiore a 55V per ogni ingresso PV.
  • Seite 62 Non siamo responsabili per danni causati da connessioni errate. (3) Errore di sorgente incrociata PV Il SolarFlow 800 Plus ha due porte PV indipendenti, ciascuna collegata al proprio MPPT. Il metodo di connessione illustrato nel diagramma parallela incorrectamente due porte PV originariamente indipendenti. Questo modo di cablaggio può...

  • Seite 63: Connessione Alla Rete

    (2) Collegamento alla presa Utilizzando il cavo di alimentazione AC fornito, connettere prima il cavo a SolarFlow 800 Plus, quindi inserirlo in una presa di corrente domestica su un circuito appropriato.

  • Seite 64: Installazione Di Più Set Di Solarflow 800 Plus

    7.4 Installazione di più set di SolarFlow 800 Plus 1. Più set di SolarFlow 800 Plus possono essere installati su una singola fase o separatamente su tre fasi individuali di un sistema trifase. 2. Utilizzare l'app Zendure per configurare l'uscita di potenza AC verso la rete, assicurandosi che non superi i limiti di sicurezza richiesti dal proprio paese o regione.

  • Seite 65: Manutenzione

    Conformemente alle leggi e ai regolamenti applicabili, Zendure si riserva il diritto finale di interpretare questo documento e tutti i documenti relativi al prodotto, inclusi ma non limitati a periodi di garanzia, idoneità ai servizi di garanzia e altri termini. Zendure si riserva inoltre il diritto di modificare questi documenti in risposta a aggiornamenti del prodotto.
  • Seite 66 6.4 Pantalla LED .................................72 7. Instalación del SolarFlow 800 Plus ..........................72 7.1 Antes del Montaje ...............................72 7.2 Selección de una Ubicación para el SolarFlow 800 Plus ..................72 7.3 Conexión de Cables ..............................74 7.3.1 Gestión de Cables ..............................75 7.3.2 Conexión a las Baterías Adicionales ........................75 7.3.3 Conexión a un Panel Solar .............................76...

  • Seite 67: Especificaciones Del Solarflow 800 Plus

    1. Especificaciones del SolarFlow 800 Plus Estación de Energía SolarFlow 800 Plus Parámetro Especificación Modelo ZDSF800PLS Entrada PV Voltaje Máx. de Entrada PV 55V d.c. Corriente Máx. de Entrada PV 18A d.c. Isc Máx. de Entrada PV 22.5A d.c. Potencia Máx. de Entrada PV 1500W(2*750W) Rango de Voltaje de Operación...

  • Seite 68: Instrucciones De Seguridad

    Los daños causados por dicho uso inadecuado no están cubiertos por la garantía. Para conocer las condiciones de exención de responsabilidad, consulte https://eu.zendure.com/pages/warranty-policy. 4.No coloque objetos pesados sobre el producto.

  • Seite 69: Guía De Desecho

    2.3 DECLARACIÓN CE DE CONFORMIDAD ZENDURE TECHNOLOGY CO., LIMITED declara que el SolarFlow 800 Plus cumple con la directiva 2014/53/UE (RED), 2011/65/UE (RoHS), 2015/863/UE (RoHS).

  • Seite 70: Consejos Importantes

    √ √ Proteja de la Luz Solar Directa: Asegúrese de que el SolarFlow 800 Plus esté colocado en un área sombreada para evitar aumentos rápidos de temperatura que puedan afectar el rendimiento. Verificación de Accesorios: Verifique los accesorios necesarios antes de la instalación, ya que algunos pueden necesitar ser comprados por separado.

  • Seite 71: Descripción General

    Monitorea el consumo de electricidad doméstico y se comunica Monitor Inteligente de forma inalámbrica con el SolarFlow 800 Plus para la Zendure CT optimización de energía. Los accesorios opcionales están disponibles para su compra en el sitio web oficial de Zendure.

  • Seite 72: Descripción General Del Producto

    Presionar una vez (encendido) mostrar el nivel de batería restante u otros estados operativos. Presionar durante 2 segundos Enciende el SolarFlow 800 Plus. Presionar durante 3 segundos Restablece la conexión Wi-Fi. Presionar durante 6 segundos Apaga el SolarFlow 800 Plus.

  • Seite 73: Pantalla Led

    • Recomendamos realizar cualquier configuración relacionada con la energía solar en un día soleado, ya que será más fácil evaluar el rendimiento de su sistema y verificar si hay problemas. 7.2 Selección de una Ubicación para el SolarFlow 800 Plus Asegúrese de que el dispositivo esté dentro del área de cobertura Wi-Fi.
  • Seite 74 ≥ 15cm Asegúrese de que el SolarFlow 800 Plus esté instalado dentro del rango de longitud de los cables del panel solar y del cable de conexión CA de 3 m. Antes de hacer cualquier conexión, mida la distancia y coloque los paneles solares en la ubicación deseada.

  • Seite 75: Conexión De Cables

    El SolarFlow 800 Plus se puede instalar en interiores o exteriores. Asegúrese de que el dispositivo esté colocado en un área donde no esté sujeto a luz solar directa o lluvia. Coloque el SolarFlow 800 Plus sobre una superficie sólida y nivelada.

  • Seite 76: Gestión De Cables

    7.3.2 Conexión a las Baterías Adicionales Retire la cubierta protectora de silicona de los terminales de la batería en el SolarFlow 800 Plus y las Baterías Adicionales (vendidas por separado). Conecte las Baterías Adicionales al SolarFlow 800 Plus apilándolas debajo, asegurándose de que los terminales del cable de la batería encajen en su lugar.

  • Seite 77: Conexión A Un Panel Solar

    7.3.3 Conexión a un Panel Solar 1. El SolarFlow 800 Plus cuenta con dos MPPTs independientes, y cada entrada PV funciona como un MPPT aislado. • Voltaje de Circuito Abierto (Voc): Debe estar por debajo de 55V por entrada PV.
  • Seite 78 No somos responsables de ningún daño resultante de conexiones impropias. (3) Error de Fuente Cruzada PV El SolarFlow 800 Plus tiene dos puertos PV independientes, cada uno vinculado a su propio MPPT. El método de conexión ilustrado en el diagrama conecta incorrectamente en paralelo dos puertos PV originalmente independientes.

  • Seite 79: Conexión A La Red

    7.3.4 Conexión a la Red (1) Seleccione el Circuito Apropiado Al conectar el SolarFlow 800 Plus a un circuito derivado, es importante elegir la configuración correcta para garantizar una operación segura y eficiente. Configuración A Interruptor de Derivación Configuración A...

  • Seite 80: Instalación De Múltiples Conjuntos Solarflow 800 Plus

    7.4 Instalación de Múltiples Conjuntos SolarFlow 800 Plus 1. Se pueden instalar múltiples conjuntos SolarFlow 800 Plus en una sola fase / instalados por separado en las tres fases individuales de un sistema trifásico. 2. Use la aplicación Zendure para configurar la potencia de salida CA a la red, asegurándose de que no exceda los límites de seguridad requeridos por su país o región.

  • Seite 81: Mantenimiento

    PV. 3. Apagado: Presione y mantenga presionado el botón de encendido en el SolarFlow 800 Plus durante 6 segundos para apagarlo. 4. Remoción de Soportes: Desatornille y retire los soportes que aseguran el conjunto SolarFlow 800 Plus a la pared.
  • Seite 82 6.3 Bediening via Knoppen ..............................87 6.4 LED-display ...................................88 7. Installatie van de SolarFlow 800 Plus ..........................88 7.1 Voor Montage ................................88 7.2 Een Locatie Kiezen voor de SolarFlow 800 Plus ....................88 7.3 Kabelaansluiting ................................90 7.3.1 Kabelbeheer ................................91 7.3.2 Aansluiten op de Add-on Batterijen ........................91 7.3.3 Aansluiten op een Zonnepaneel ..........................92...

  • Seite 83: Solarflow 800 Plus Specificaties

    1. SolarFlow 800 Plus Specificaties SolarFlow 800 Plus Energiecentrale Parameter Specificatie Model ZDSF800PLS PV Invoer Max. PV Invoerspanning 55V d.c. Max. PV Invoerstroom 18A d.c. Max. PV Invoer Isc 22.5A d.c. Max. PV Invoervermogen 1500W(2*750W) Werkende spanningsbereik 14-55V d.c. AC Parameters Max.

  • Seite 84: Veiligheidsinstructies

    3.Om een veilig gebruik van het product en uw garantie te waarborgen, vermijd de volgende onjuiste handelingen: overbelasting, te diepe ontlading, gebruik van niet-originele accessoires of het zelf demonteren van het product. Schade als gevolg van dergelijk onjuist gebruik valt niet onder de garantie. Raadpleeg voor de volledige vrijwaringsvoorwaarden https://www.zendure. nl/pages/garantievoorwaarden.

  • Seite 85: Handleiding Voor Afvoer

    2.3 EG-VERKLARING VAN CONFORMITEIT ZENDURE TECHNOLOGY CO., LIMITED verklaart dat de SolarFlow 800 Plus voldoet aan richtlijn 2014/53/EU (RED), 2011/65/EU (RoHS), 2015/863/EU (RoHS). De volledige tekst van de conformiteitsverklaring is beschikbaar op het volgende webadres: https://zendure.de/ pages/download-center De EU-verklaring van conformiteit kan worden aangevraagd op dit adres: https: //zendure.de/...

  • Seite 86: Belangrijke Tips

    Zorg ervoor dat de uitgang voldoet aan de veiligheidsvermogenslimieten van uw land of regio om overbelasting te voorkomen. Afsluitprocedure: Druk voordat u de SolarFlow 800 Plus verwijdert 6 seconden lang op de knop om het apparaat uit te schakelen en ontkoppel alle stroomkabels voor de veiligheid.

  • Seite 87: Overzicht

    Beschrijving Inbegrepen De SolarFlow 800 Plus ondersteunt tot vier sets zonnepanelen Zonnepaneel voor efficiënte stroomopwekking. Worden gebruikt om de SolarFlow 800 Plus op de zonnepanelen Zonnekabels aan te sluiten. Verbindt zonnepanelen, add-on batterijen en het thuismnet, zorgt SolarFlow 800 Plus voor efficiënte energieopslag en naadloze stroomomzetting.

  • Seite 88: Productoverzicht

    De LED-indicator licht op om het Eenmaal resterende batterijniveau of andere indrukken (ingeschakeld) operationele statussen weer te geven. 2 seconden ingedrukt houden Schakelt de SolarFlow 800 Plus in. 3 seconden ingedrukt houden Reset de Wi-Fi-verbinding. 6 seconden ingedrukt houden Schakelt de SolarFlow 800 Plus uit.

  • Seite 89: Led-Display

    7. Installatie van de SolarFlow 800 Plus 7.1 Voor Montage • Deze gebruikershandleiding beschrijft alleen de kabelaansluitmethode en montage van het SolarFlow 800 Plus- systeem. Lees voor het installeren van zonnemodules de instructies voor de zonnemodule en accessoires. • Wij raden aan om alle met zonne-energie gerelateerde instellingen op een zonnige dag uit te voeren, omdat het dan gemakkelijker is om de prestaties van uw systeem te beoordelen en op problemen te controleren.
  • Seite 90 ≥ 5cm ≥ 15cm Zorg ervoor dat de SolarFlow 800 Plus binnen het bereik van de zonnepaneelkabels en de 3m AC- verbindingskabel wordt geïnstalleerd. Meet de afstand en plaats de zonnepanelen op de gewenste locatie voordat u verbindingen maakt.

  • Seite 91: Kabelaansluiting

    De SolarFlow 800 Plus kan binnen of buiten worden geïnstalleerd. Zorg ervoor dat het apparaat wordt geplaatst op een plek waar het niet blootstaat aan direct zonlicht of regen. Plaats de SolarFlow 800 Plus op een stevig, vlak oppervlak. 7.3 Kabelaansluiting...

  • Seite 92: Kabelbeheer

    Verwijder de siliconen beschermhoes van de batterijterminals op de SolarFlow 800 Plus en de Add-on Batterijen (apart verkocht). Sluit de Add-on Batterijen aan op de SolarFlow 800 Plus door ze eronder te stapelen, zorg ervoor dat de batterijkabelterminals op hun plaats vergrendelen.

  • Seite 93: Aansluiten Op Een Zonnepaneel

    7.3.3 Aansluiten op een Zonnepaneel 1. De SolarFlow 800 Plus beschikt over twee onafhankelijke MPPTs, waarbij elke PV-invoer functioneert als een geïsoleerde MPPT • Open circuitspanning (Voc): Moet lager zijn dan 55V per PV-invoer. • Kortsluitstroom (Isc): Moet lager zijn dan 22,5A per PV-invoer.
  • Seite 94 Wij zijn niet aansprakelijk voor eventuele schade als gevolg van onjuiste aansluitingen. (3) PV Kruisbronfout De SolarFlow 800 Plus heeft twee onafhankelijke PV-poorten, elk verbonden met zijn eigen MPPT. De aansluitmethode in het diagram verbindt ten onrechte twee oorspronkelijk onafhankelijke PV-poorten parallel. Deze bedradingsaanpak kan een PV kruisbronprobleem creëren, wat resulteert in ongelijke vermogensverdeling tussen de poorten en mogelijk...

  • Seite 95: Aansluiten Op Het Net

    7.3.4 Aansluiten op het Net (1) Selecteer het Geschikte Circuit Bij het aansluiten van de SolarFlow 800 Plus op een groep, is het belangrijk om de juiste configuratie te kiezen om veilige en efficiënte werking te garanderen. Configuratie A Takonderbreker...

  • Seite 96: Installatie Van Meerdere Solarflow 800 Plus Sets

    7.4 Installatie van Meerdere SolarFlow 800 Plus Sets 1. Meerdere SolarFlow 800 Plus sets kunnen worden geïnstalleerd op een enkele fase / afzonderlijk geïnstalleerd over de drie afzonderlijke fasen van een driefasensysteem. 2. Gebruik de Zendure-app om het AC-uitgangsvermogen naar het net te configureren, zorg ervoor dat het de veiligheidslimieten die door uw land of regio worden vereist niet overschrijdt.

  • Seite 97: Onderhoud

    4. Beugels Verwijderen: Schroef de beugels los die de SolarFlow 800 Plus set aan de wand bevestigen en verwijder ze. 5. Batterij Ontkoppelen: Ontkoppel het product van de Add-on Batterij door de SolarFlow 800 Plus Unit op te tillen en te verwijderen.
