Zendure SolarFlow 800 Plus Bedienungsanleitung

Energieerzeugungsanlage
Vorschau ausblenden Andere Handbücher für SolarFlow 800 Plus:
Diese Anleitung herunterladen
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

SolarFlow 800 Plus
User Manual/Bedienungsanleitung/Manuel d'utilisation/
Manuale d'uso/Manual de usuario/Gebruikershandleiding

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Zendure SolarFlow 800 Plus

Inhaltszusammenfassung für Zendure SolarFlow 800 Plus

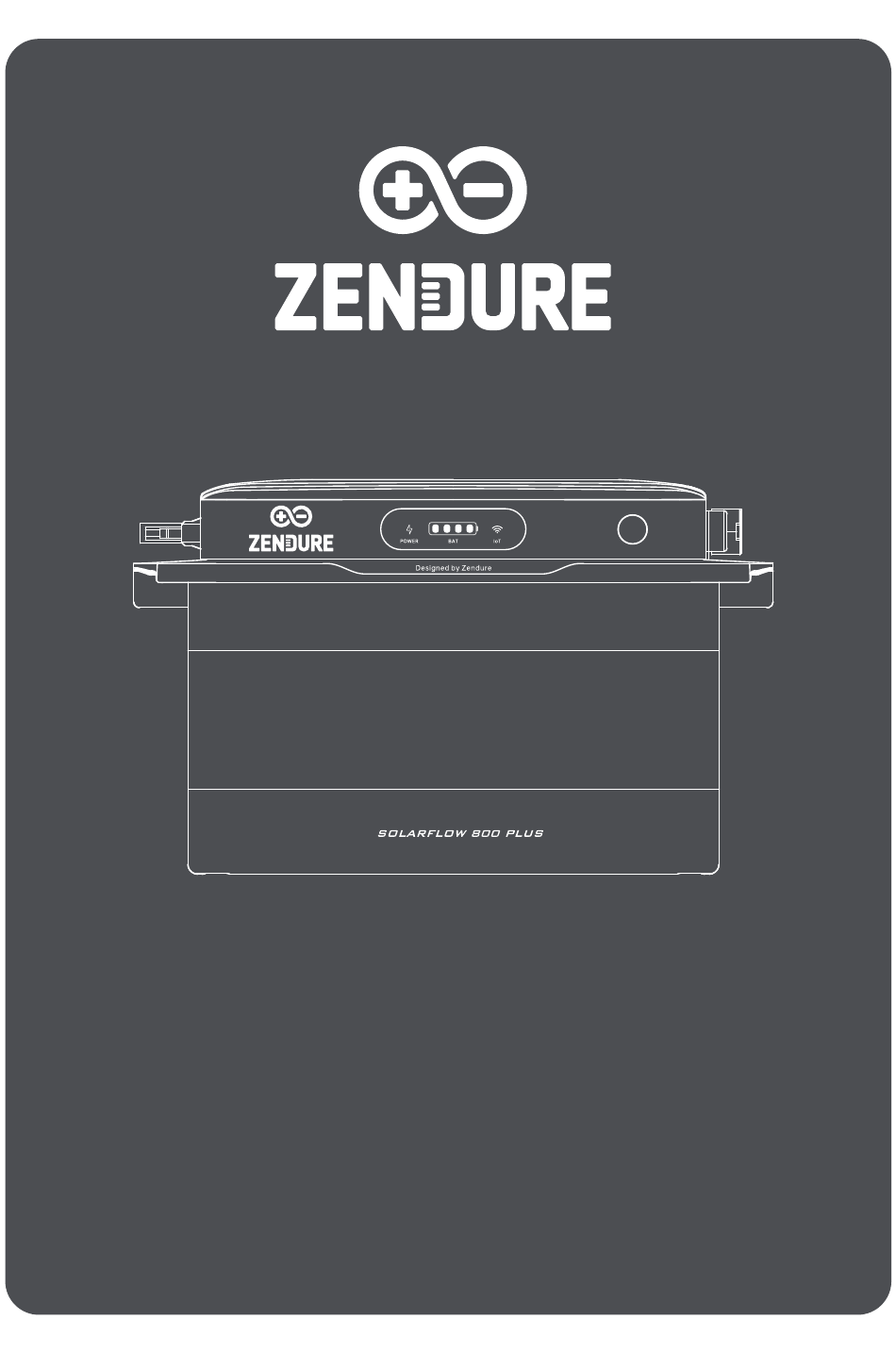

  • Seite 1 SolarFlow 800 Plus User Manual/Bedienungsanleitung/Manuel d'utilisation/ Manuale d'uso/Manual de usuario/Gebruikershandleiding...

  • Seite 2: Inhaltsverzeichnis

    6.4 LED Display ..................................8 7. Installing the SolarFlow 800 Plus ............................8 7.1 Before Assemble ................................8 7.2 Selecting a Location for the SolarFlow 800 Plus ....................8 7.3 Cable Connection ................................ 10 7.3.1 Cable Managemet ..............................11 7.3.2 Connect to the Add-on Batteries .......................... 11 7.3.3 Connect to a Solar Panel ............................

  • Seite 3: Solarflow 800 Plus Specification

    1. SolarFlow 800 Plus Specification SolarFlow 800 Plus Power Station Parameter Specification Model ZDSF800PLS PV Input Max. PV Input Voltage 55V d.c. Max. PV Input Current 18A d.c. Max. PV Input Isc 22.5A d.c. Max. PV Input Power 1500W(2*750W) Operating Voltage Range 14-55V d.c.

  • Seite 4: Safety Instruction

    3.To ensure safe use of the product and maintain your warranty rights, please avoid the following improper operations: overcharging, over-discharging, using non-original accessories, or disassembling the product yourself. Damage caused by such improper use is not covered under warranty. For detailed disclaimer terms, please refer to https://eu.zendure. com/pages/warranty-policy.

  • Seite 5: Disposal Guide

    ZENDURE TECHNOLOGY CO., LIMITED declares that the SolarFlow 800 Plus complies with the directive 2014/53/ EU (RED), 2011/65/EU(RoHS), 2015/863/EU(RoHS). The full text of the Declaration of Conformity is available at the following web address: https: //zendure.de/ pages/download-center Declaration of conformity The EU Declaration of Conformity can be requested at this address: https: //zendure.de/pages/...

  • Seite 6: Important Tips

    √ √ Protect from Direct Sunlight: Ensure that the SolarFlow 800 Plus is placed in a shaded area to avoid rapid temperature increases that could affect performance. Accessory Check: Verify the necessary accessories prior to installation, as some may need to be purchased separately.

  • Seite 7: Overview

    CT 2 CT 3 Name Description Included/Not Included The SolarFlow 800 Plus supports up to four sets of solar panels Solar Panel for efficient power generation. Solar Cables Used to connect the SolarFlow 800 Plus to the solar panels. Interconnects solar panels, add-on batteries, and the household...

  • Seite 8: Product Overview

    LED indicator lights up to show remaining Press once (powered on) battery level or other operational statuses. Press for 2 seconds Turns on the SolarFlow 800 Plus. Press for 3 seconds Resets the Wi-Fi connection. Press for 6 seconds Turns off the SolarFlow 800 Plus.

  • Seite 9: Led Display

    7. Installing the SolarFlow 800 Plus 7.1 Before Assemble • This user guide only describes the cable connection method and assembly of the SolarFlow 800 Plus system. To install solar modules, please read the instructions for the solar module and accessories.
  • Seite 10 ≥ 5cm ≥ 15cm Ensure that the SolarFlow 800 Plus is installed within the length range of the solar panel cables and the 3m AC connection cable. Before making any connections, measure the distance and position the solar panels in the desired location.

  • Seite 11: Cable Connection

    The SolarFlow 800 Plus can be installed indoors or outdoors. Be sure the device is placed in area where it will not be subjected to direct sunlight or rain. Place SolarFlow 800 Plus on a solid, level surface. 7.3 Cable Connection...

  • Seite 12: Cable Managemet

    Connect the Add-on Batteries to the SolarFlow 800 Plus by stacking them underneath, ensuring the battery cable terminals lock into place. A single SolarFlow 800 Plus can be connected up to 5 AB1000/AB2000 series batteries, which can maximumly reach to 11.52kWh capacity.

  • Seite 13: Connect To A Solar Panel

    7.3.3 Connect to a Solar Panel 1. The SolarFlow 800 Plus features two independent MPPTs, with each PV input operating as an isolated MPPT • Open Circuit Voltage (Voc): Must be below 55V per PV input. • Short Circuit Current (Isc): Must be below 22.5A per PV input.
  • Seite 14 (3) PV Cross-Source Error The SolarFlow 800 Plus has two independent PV ports, each linked to its own MPPT. The connection method illustrated in the diagram incorrectly parallels two originally independent PV ports. This wiring approach can create a PV cross-...

  • Seite 15: Connect To The Grid

    (2) Plug to the Socket Using the provided AC power cord, first connect the cable to the SolarFlow 800 Plus, then plug it into a household power outlet on the appropriate circuit.

  • Seite 16: Installing Multiple Solarflow 800 Plus Sets

    1. Multiple SolarFlow 800 Plus sets can be installed on a single phase/installed separately across the three individual phases of a three-phase system. 2. Use the Zendure app to configure the AC power output to the grid, ensuring it does not exceed the safety limits required by your country or region.

  • Seite 17: Maintenance

    2. Solar Cable Removal: Use the disconnection wrench included in the package to safely unplug the solar cable connectors. 3. Power Off: Press and hold the power button on the SolarFlow 800 Plus for 6 seconds to turn off the device.
  • Seite 18 Verantwortung für die sichere Nutzung und Bedienung dieses Produkts. Stellen Sie sicher, dass Sie mit den einschlägigen Vorschriften in Ihrem Wohngebiet vertraut sind. Es liegt in Ihrer alleinigen Verantwortung, sicherzustellen, dass Sie bei der Nutzung von Zendure-Produkten diese Vorschriften einhalten. Inhalt 1.

  • Seite 19: Technische Daten Von Solarflow 800 Plus

    1. Technische Daten von SolarFlow 800 Plus SolarFlow 800 Plus Power Station (Energieerzeugungsanlage) Parameter Spezifikation Modell ZDSF800PLS PV-Eingang Max. PV-Eingangsspannung 55V d.c. Max. PV-Eingangsstrom 18A d.c. Max. PV-Eingangs-Kurzschlussstrom (Isc) 22.5A d.c. Max. PV-Eingangleistung 1500W(2*750W) Betriebsspannungsbereich 14-55V d.c. AC-Parameter Max. kontinuierliche AC-Ausgangsleistung...

  • Seite 20: Sicherheitsanweisungen

    Handlungen: Überladung, Tiefentladung, Verwendung von nicht originalem Zubehör oder eigenständiges Zerlegen des Produkts. Schäden, die durch eine solche unsachgemäße Nutzung entstehen, sind von der Garantie ausgeschlossen. Die vollständigen Haftungsausschlüsse finden Sie unter https://www.zendure.de/pages/ garantiebestimmungen. 4.Setzen Sie keine schweren Gegenstände auf das Produkt.

  • Seite 21: Entsorgungsrichtlinie

    Behandlung die Umwelt schädigen und rechtliche Anforderungen verletzen kann. 2.3 EU-KONFORMITÄTSERKLÄRUNG ZENDURE TECHNOLOGY CO., LIMITED erklärt, dass der SolarFlow 800 Plus den Richtlinien 2014/53/EU (RED), 2011/65/EU (RoHS), 2015/863/EU (RoHS) entspricht. Der vollständige Text der Konformitätserklärung ist unter folgender Webadresse abrufbar: https://zendure.de/ pages/download-center Konformitätserklärung...

  • Seite 22: Wichtige Hinweise

    Ihrem Wohngebiet erlaubt ist. √ √ Schutz vor direkter Sonneneinstrahlung: Stellen Sie sicher, dass SolarFlow 800 Plus an einem beschatteten Ort platziert wird, um schnelle Temperaturanstiege zu vermeiden, die die Leistung beeinträchtigen könnten. Prüfung des Zubehörs: Überprüfen Sie vor der Montage das erforderliche Zubehör, da einige Teile ggf.

  • Seite 23: Überblick

    SolarFlow 800 Plus gewährleistet effiziente Energiespeicherung und nahtlose Energieumwandlung. Erweiterbare Batterien zur Speicherung von Elektrizität Erweiterungsbatterie für die Hausnutzung. SolarFlow 800 Plus kann an bis zu 5 Erweiterungsbatterien angeschlossen werden. Schließt den Wechselrichter von SolarFlow 800 Plus an die AC-Netzkabel Haussteckdose an.

  • Seite 24: Produktübersicht

    Die LED-Indikatoren leuchten auf, um den Einmal drücken verbleibenden Batteriestand oder andere (eingeschaltet) Betriebszustände anzuzeigen. 2 Sekunden lang drücken Schaltet SolarFlow 800 Plus ein. 3 Sekunden lang drücken Setzt die Wi-Fi-Verbindung zurück. 6 Sekunden lang drücken Schaltet SolarFlow 800 Plus aus.

  • Seite 25: Led-Anzeige

    7. Montage von SolarFlow 800 Plus 7.1 Vor der Montage • Diese Benutzeranleitung beschreibt lediglich die Kabelverbindungsweise und die Montage des SolarFlow 800 Plus- Systems. Für die Montage von Solarmodulen lesen Sie bitte die Anleitungen für die Solarmodule und das Zubehör.
  • Seite 26 ≥ 5cm ≥ 15cm Stellen Sie sicher, dass SolarFlow 800 Plus innerhalb der Längengrenze der Solarmodul-Kabel und des 3m-AC- Verbindungskabels installiert wird. Messen Sie den Abstand vor jeder Verbindung und platzieren Sie die Solarmodule an dem gewünschten Ort. 3m≥...

  • Seite 27: Kabelverbindung

    SolarFlow 800 Plus kann im Innen- oder Außenbereich installiert werden. Stellen Sie sicher, dass das Gerät an einem Ort platziert wird, an dem es nicht direktem Sonnenlicht oder Regen ausgesetzt ist. Setzen Sie SolarFlow 800 Plus auf einer stabilen, ebenen Fläche auf.

  • Seite 28: Kabelmanagement

    Entfernen Sie die silikonen Schutzabdeckung von den Batterieklemmen an SolarFlow 800 Plus und den Erweiterungsbatterien (separat erhältlich). Schließen Sie die Erweiterungsbatterien an SolarFlow 800 Plus an, indem Sie sie darunter stapeln, und stellen Sie sicher, dass die Batteriekabelklemmen einrasten. Ein einzelnes SolarFlow 800 Plus kann an bis zu 5 Batterien der AB1000/AB2000-Serie angeschlossen werden, sodass eine maximale Kapazität von 11.52 kWh erreicht werden kann.

  • Seite 29: Anschluss An Ein Solarmodul

    7.3.3 Anschluss an ein Solarmodul 1. SolarFlow 800 Plus verfügt über zwei unabhängige MPPTs (Maximum Power Point Trackers), wobei jeder PV- Eingang als isolierter MPPT arbeitet. • Leerlaufspannung (Voc): Muss pro PV-Eingang unter 55 V liegen. • Kurzschlussstrom (Isc): Muss pro PV-Eingang unter 22,5 A liegen.
  • Seite 30 Wir übernehmen keine Haftung für Schäden, die durch unsachgemäße Verbindungen verursacht werden. (3) PV-Cross-Source-Fehler SolarFlow 800 Plus verfügt über zwei unabhängige PV-Ports, von denen jeder mit seinem eigenen MPPT verbunden ist. Die im Diagramm dargestellte Verbindungsweise schließt zwei ursprünglich unabhängige PV-Ports falsch parallel an.

  • Seite 31: Anschluss An Das Netz

    Neutral Erdung Diese Einrichtung eignet sich ideal für den Anschluss von SolarFlow 800 Plus, da sie nur Steckdosen enthält. Jede Steckdose kann einzeln mit den beschriebenen Methoden geschützt werden. Wenn in Ihrem Verteilerkasten ungenutzte Plätze vorhanden sind, kann ein Elektriker diese Konfiguration zu relativ geringen Kosten umsetzen.

  • Seite 32: Montage Mehrerer Solarflow 800 Plus-Sets

    7.4 Montage mehrerer SolarFlow 800 Plus-Sets 1. Mehrere SolarFlow 800 Plus-Sets können an einer einzigen Phase installiert werden oder getrennt an den drei einzelnen Phasen eines Drehstromsystems angeschlossen werden. 2. Konfigurieren Sie über die Zendure-App die AC-Leistungsausgabe an das Netz, und stellen Sie sicher, dass diese die in Ihrem Land oder Ihrer Region erforderlichen Sicherheitsgrenzen nicht überschreitet.

  • Seite 33: Wartung

    3. Ausschalten: Halten Sie die Power-Taste an SolarFlow 800 Plus 6 Sekunden lang gedrückt, um es auszuschalten. 4. Entfernung der Haltewinkel: Lösen Sie die Schrauben und entfernen Sie die Haltewinkel, mit denen das SolarFlow 800 Plus-Set an der Wand befestigt ist.
