Seite 14: Einführung
• Wir empfehlen Ihnen, dieses Handbuch zu lesen, bevor das Kamerasystem installiert/ verwendet wird. • Bitte bewahren Sie dieses Handbuch für den späteren Gebrauch sicher auf. Verpackungsinhalt: SAS-TRANS60 / U SAS-TRANS61 / U SAS-TRANS62 / U Kamera mit Bügel und Netzteil Monitor 7" 1 (mit Netzwerkfunktion) - Seite 15 DEUTSCH LCD-Monitor: Empfangsfrequenz: 2,4 - 2,4835 GHz digital Kanäle: Größe: 18 cm (7") TFT/LCD Max. Auflösung: 800 RGB (H)* 480 (V) Pixel SD-Karte: bis zu 32 GB (nicht enthalten) Video-Bildfrequenz: 25 fps (max.) 10 fps (4x Kameras) Aufnahme-Bildfrequenz: 25 fps pro Kanal Videoauflösung: CIF/VGA Videoformat:...

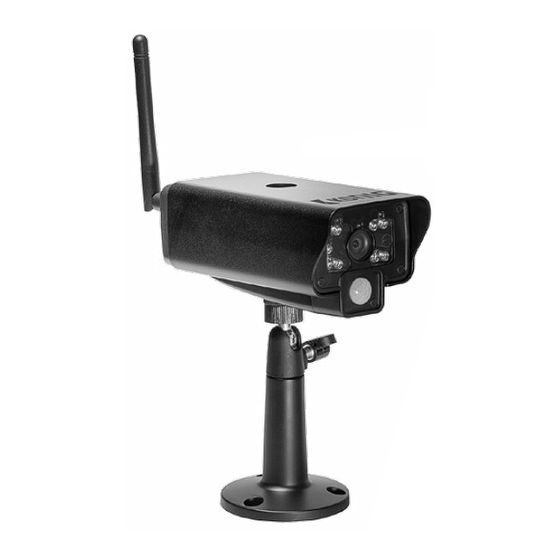

- Seite 16 DEUTSCH Beschreibung des Produkts: Kamera: 1. Infrarot LEDs 2. Objektiv 3. PIR-Infrarotsensor 4. Mikrofon 5. Halterung 6. Antenne 7. Kopplungs-Taste 8. Spannungsversorgung 9. Antennenbuchse 10. Verbindungsanzeige 11. Betriebsanzeige Monitor: 1. Lautsprecher 2. Halterung 3. USB-Anschluss 4. SD-Kartensteckplatz 5. AV-Ausgang Nur für SAS-TRANS62 / U: microUSB Network-Dongle- Steckplatz 6.
-
Seite 17: Anleitung
DEUTSCH Installationsanleitung: Kamera: Die Kamera kann auf verschiedene Arten befestigt werden. Für die Deckenmontage verwenden Sie das Schraubengewinde auf der Kameraoberseite. Nach der Kameramontage schließen Sie das AC / DC-Netzteil an die Kamera und eine Steckdose an. Monitor: Der Monitor kann auf eine ebene Fläche aufgestellt oder an die Wand befestigt werden. Nach der Monitorbefestigung schließen Sie das AC / DC-Netzteil an den Monitor und eine Steckdose an. -
Seite 18: Aufnahmemodus
DEUTSCH Gebrauchsanweisung: 1. Legen Sie eine SD-Karte in den SD-Kartensteckplatz des Monitors. Oder schließen Sie eine externe Festplatte an den USB-Anschluss des Monitors an. 2. Drücken Sie die Ein-/Aus-Taste für ca. 2 Sekunden, um den Monitor einzuschalten. Die Betriebsanzeige leuchtet auf und, das Bild erscheint. 3. - Seite 19 DEUTSCH Display-Artikel Einstellen, um RSSI, Zeit, SD / USB-Status und die Kamera auf dem Bildschirm und das aufgenommene Video anzuzeigen. TV-System Wählen Sie ein TV-System (PAL für Europa). Systeminformationen Zeigt die Systeminformationen. Scanmodus-Zeitintervall Stellen Sie das zyklische Anzeigeintervall des Kontrollbildes auf der Kamera.
- Seite 20 DEUTSCH • Nach der Formatierung zeigt das System „Format Successfully“, was darauf hindeutet, dass die Formatierung erfolgreich ist. • Drücken Sie die OK-Taste, um zu bestätigen und beenden. 6. Wählen Sie den Speicher für die Aufnahme mit der Navigationstaste und drücken Sie OK, um die Speichereinstellungen für die Aufnahme einzugeben.
- Seite 21 DEUTSCH 14. Wählen Sie die Helligkeit mit der Navigationstaste und drücken Sie OK, um die Helligkeitseinstellungen einzugeben. • Drücken Sie die Aufwärts- oder Abwärtspfeiltaste, um die Helligkeit einzustellen. • Drücken Sie die OK-Taste, um zu bestätigen und beenden. 15. Wählen Sie die Lautstärke mit der Navigationstaste und drücken Sie OK, um die Einstellungen für die Lautstärke einzugeben.
-
Seite 22: Wiedergabe
DEUTSCH PIR-Aufnahme: PIR-Aufnahme: Wenn die menschliche Bewegung von jeder abgerufen Kamera erkannt wird, kann die Aufnahme ausgelöst werden. 1. Wählen Sie die PIR-Aufnahme mit der Navigationstaste aus und drücken Sie OK, um die PIR-Aufnahmeeinstellungen einzugeben. • Drücken Sie die Taste nach oben oder unten, um die Kamera auszuwählen. •... - Seite 23 DEUTSCH 5. Drücken Sie die linke oder rechte Pfeiltaste, um rückwärts/vorwärts im Schnellvorlauf zu gehen. 6. Drücken Sie die Taste OK erneut, um zu unterbrechen. 7. Drücken Sie die MENU–Taste, um die Wiedergabe zu beenden. Video löschen Im Videowiedergabe-Modus drücken Sie die Aufwärts- oder Abwärtspfeiltaste, um das Video oder den Video-Ordner zum Löschen auszuwählen.
- Seite 24 DEUTSCH 6. Drücken Sie die Menütaste, um zum Kamera-Menü zurückzukehren. Hinweis: Wenn das Koppeln fehlgeschlagen ist, wiederholen Sie die oben genannten Schritte und achten Sie darauf, dass der Monitor und die Kamera für das Koppeln nicht weiter als 2 meter entfernt sind. Aktiv: 1.
- Seite 25 DEUTSCH Live-Ansicht: Drücken Sie die Quarter-Anzeigetaste, um die Art der Ansicht auszuwählen. Zeitstempel Bild im Bild Ansicht Quad Anzeige Vollbildansicht Hinweis: benutzen Sie die linke und rechte Pfeiltaste, um eine Kamera auszuwählen. Drücken Sie die Anzeigemodus-Taste, um den zyklischen Ansichtsmodus zu öffnen. Fünf zyklischen Intervalle stehen Ihnen zur Verfügung: 5s, 10s, 15s, 20s und 30s, und sie können unter dem „System“...
- Seite 26 DEUTSCH Wartung: Reinigen Sie das Gerät nur mit einem trockenen Tuch. Keine Reinigungs- oder Scheuermittel verwenden. Garantie: Alle Änderungen und/oder Modifizierungen an dem Produkt haben ein Erlöschen der Garantie zur Folge. Wir übernehmen keine Haftung für Schäden durch unsachgemäße Verwendung dieses Produkts. Haftungsausschluss: Design und technische Daten können ohne vorherige Ankündigung geändert werden.
