1.9.5.2. Technische Daten der Reed-Kontakte

Die Reed-Kontakte sind passive Geber und werden nur f r niederfrequente Ausgangsimpulse
verwendet. Sie haben folgende technische Daten:
maximale Schaltspannung
maximaler Schaltstrom
Kontaktwiderstand
maximale Schaltfrequenz

1.9.5.3. Technische Daten der NAMUR-Impulsgeber

Die NAMUR-Impulsgeber sind aktive Geber und werden f r nieder- oder hochfrequente
Ausgangsimpulse verwendet. Sie haben folgende technische Daten:
Versorgungsspannung
Versorgungsstrom inaktiv (low)
Versorgungsstrom aktiv (high)
B rde
maximale Schaltfrequenz

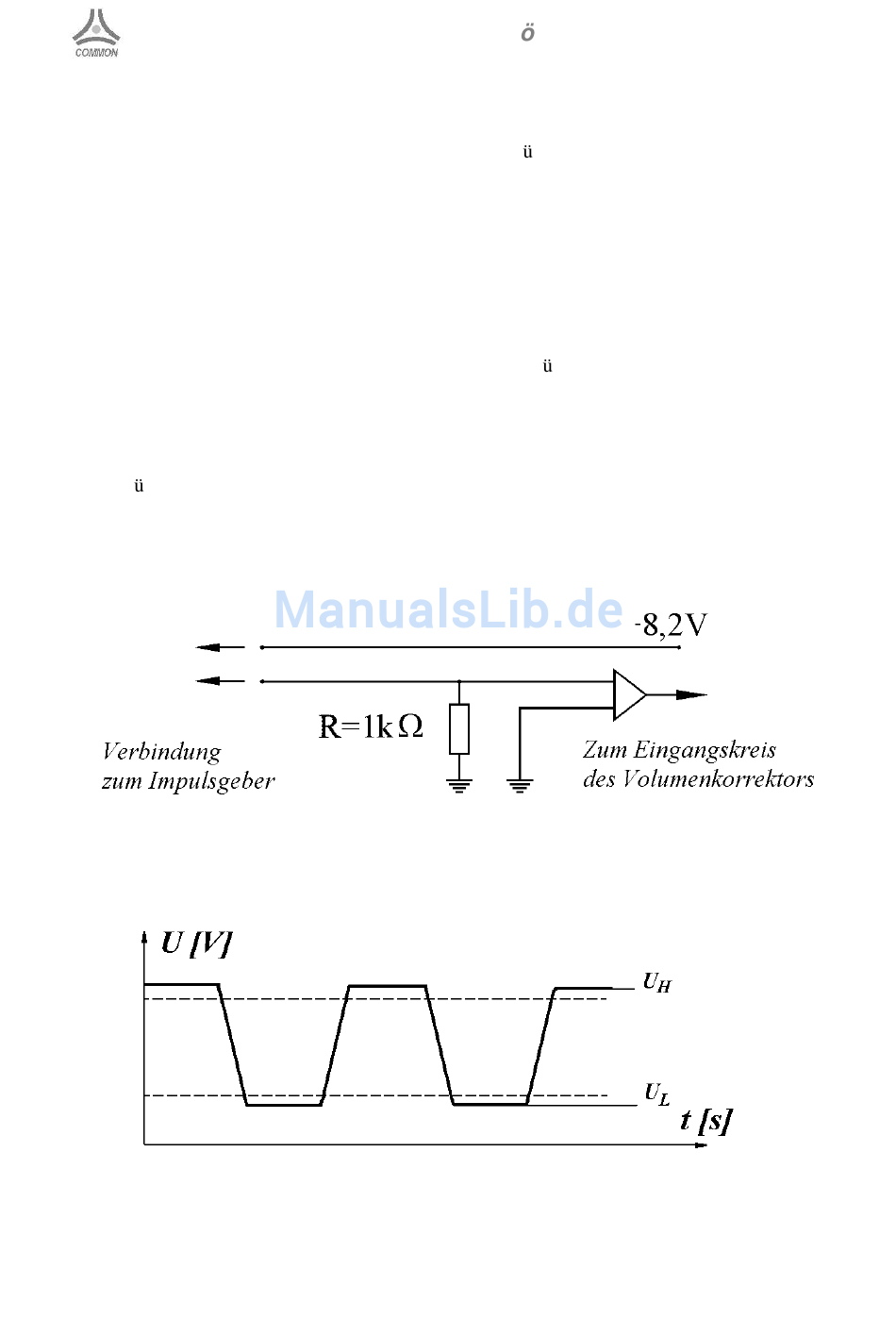

Die Schaltung des elektrischen Anschlusses ist in Abbildung 8 und die zu erwartenden
Ausgangssignale in Abbildung 9 dargestellt.
Abbildung 8: Anschlußschema der Induktiven NAMUR Initiatoren
Abbildung 9: Ausgangssignale der Induktiven NAMUR Initiatoren
Mess- und Str mungstechnik
inaktiver Zustand: U < 1,2 V, aktiver Zustand: U
L
24 V
100 mA
0,15 Ω
500 Hz
8,2 V
< 1,2 mA
> 2,1 mA
1 kΩ
5 kHz
> 2,1 V
H
