Installationsschema - Bayrol Salt Relax PRO Bedienungs- Und Installationsanleitung

3 Installation

3.5 Installationsschema

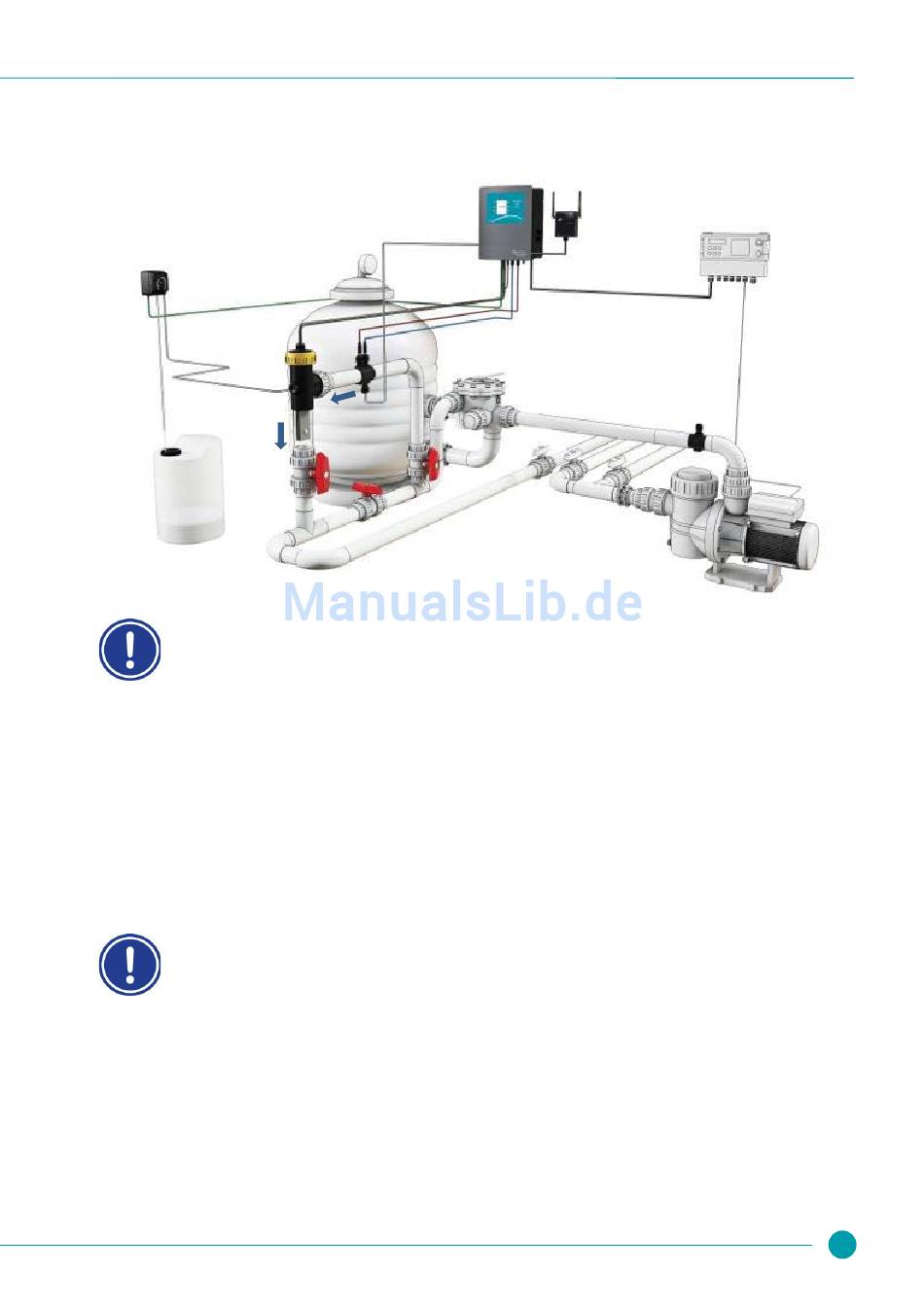

Darstellung zeigt Anschluss Salt Relax PRO über die Filtersteuerung.
Der Halter für Sonden und Temperatursensor kann auch direkt in die Chlorerzeugungszelle geklebt werden.
HINWEIS
Wir empfehlen, die Zelle immer im Bypass zu installieren. Diese Montage ist Pflicht, wenn der Durchfluss mehr als 15 m
um Lastverluste zu vermeiden. Die Montage im Bypass erlaubt eine wesentlich vereinfachte Wartung der Chlorerzeugungszelle und
der optional installierten Sensoren.
Wenn Sie die Zelle im Bypass installieren, sollten Sie in die Bypassleitung nach der Zelle ein Rückschlagventil an Stelle eines manuellen
Ventils anbringen, um jede Gefahr einer irrtümlichen Handhabung auszuschließen.
Beachten Sie unbedingt, dass die Chlorerzeugungszelle immer das letzte Element sein muss, das an der Rücklaufleitung zum Becken installiert wird
(siehe Skizze oben).
Um den integrierten Gas-Flowsensor nutzen zu können muss die Zelle vertikal stehen. Nur so ist seine Funktion gegeben. Kann diese Einbaulage nicht
erreicht werden ist der Einsatz des mitgelieferten Paddel-Flow-Schalters unbedingt notwendig!
Bitte beachten Sie, dass der Wasserfluss durch die Zelle wie im Schema angegeben durch die Chlorerzeugungszelle läuft und nicht umgekehrt.
Die Chlorerzeugungszelle selbst wird in die Verrohrung des Bypass eingeklebt. Verwenden Sie dazu je nach vorherrschendem Rohrdurchmesser die
beiliegende Reduzierung.
HINWEIS
Achten Sie beim Einsetzen der Zelle in den Zellenhalter darauf, dass die Zellenblätter in Flussrichtung des Wassers stehen. So ist ein
möglichst geringer Widerstand der Zellenblätter gegenüber dem durchfließenden Wasser sichergestellt.
/Std. beträgt,
