Salt Relax Pro Als Filtersteuerung; Anschluss Der Chlorerzeugungszelle; Anschluss Temperaturfühler - Bayrol Salt Relax PRO Bedienungs- Und Installationsanleitung

3 Installation

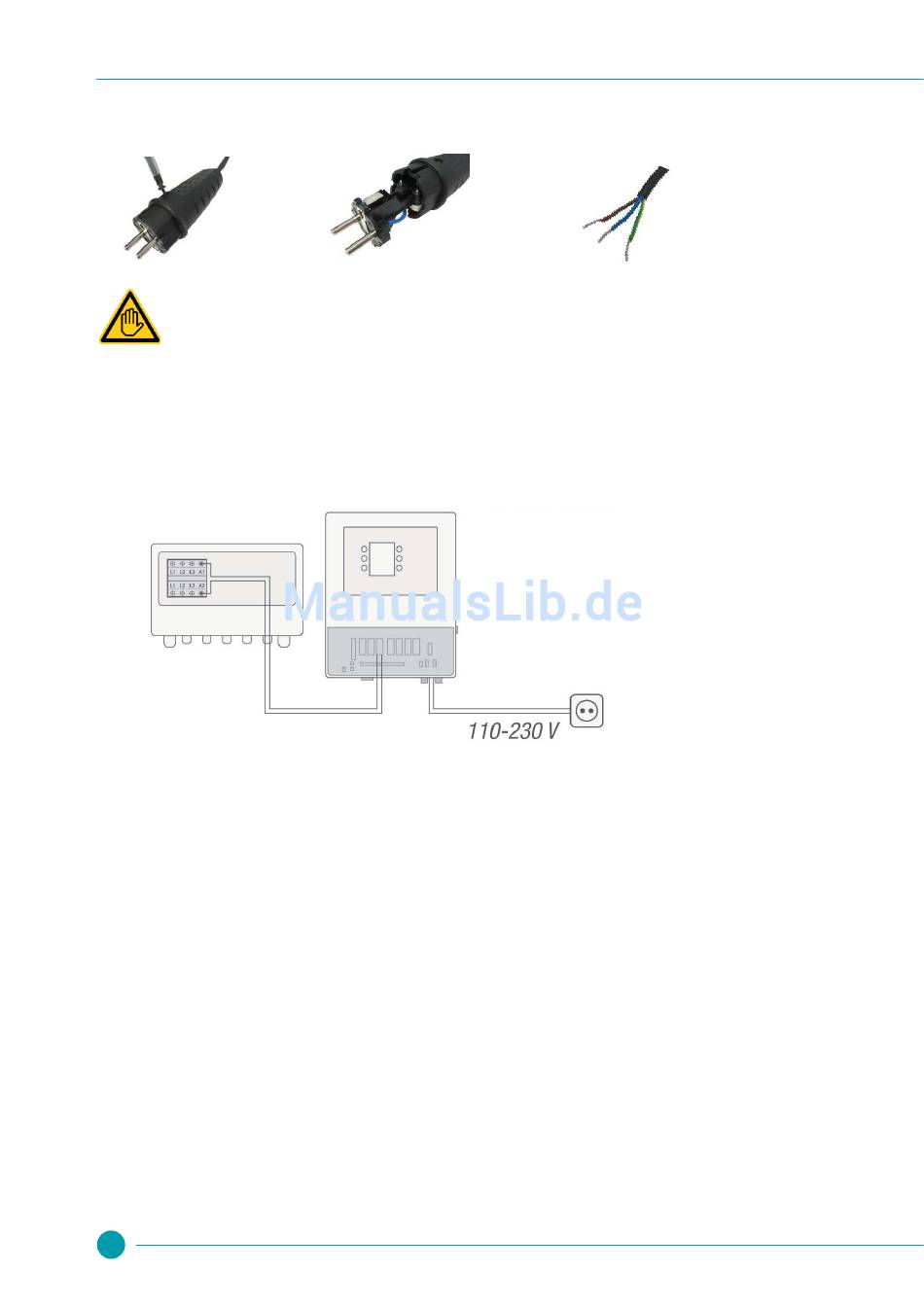

Um den Salt Relax PRO wie in obigem Schema gezeigt über eine Filtersteuerung mit Spannung zu versorgen kann der mitgelieferte Netzstecker wie
folgt demontiert werden.
Achtung:
Dieser Anschluss des Salt Relax PRO muss von einem Fachmann mit fundierten Kenntnissen in der Installation elektrischer und
elektronischer Geräte erfolgen!
Beachten Sie zum Anschluss des Spannungsversorgungskabel des Salt Relax PRO an die Filtersteuerung unbedingt die Anleitung
(Anschlussplan) der Filtersteuerung.
3.2.2

Salt Relax PRO als Filtersteuerung

Der Salt Relax PRO kann serienmäßig als Steuerung für die Filterpumpe eingesetzt werden, siehe bitte Filterung. In diesem Fall wird der Netzstecker
des Geräts in eine wassergeschützte, mit einem Fehlerstromschutzschalter 30 mA versehene Netzsteckdose gesteckt.
Beachten Sie hierzu auch die Angaben in den Kapiteln Filtration, Konfiguration und Anschlussklemmen.

3.3 Anschluss der Chlorerzeugungszelle

Beim Verbinden des Versorgungskabels der Zelle an der Steuereinheit ist darauf zu achten, dass das Kabel sicher und ohne Wackelkontakt in der dafür
vorgesehenen Verbindungen steckt. Die Überwurfmutter der Steckverbindung muss sicher angezogen sein. Andernfalls besteht die Gefahr der
Überhitzung dieser Verbindung.
Stecken Sie auch das zweite, dünnere Kabel (Gas-Flow-Sensor) der Chlorerzeugungszelle sorgfältig in die dafür vorgesehene Verbindung (siehe
Anschlüsse und Sicherungen am Salt Relax PRO).
3.4 Anschluss Temperaturfühler
Das Kabel des Temperaturfühlers wird durch die werksseitig an der Unterseite der Gehäusefront montierten Kabeldurchführung (siehe „Montage einer
Kabeldurchführung") in den Salt Relax PRO geführt und wie in „Anschlussklemmen" beschrieben angeschlossen.
